无人机载高光谱成像系统
产品概述 规格参数 全谱段相机 应用案例 相关产品 联系下单！

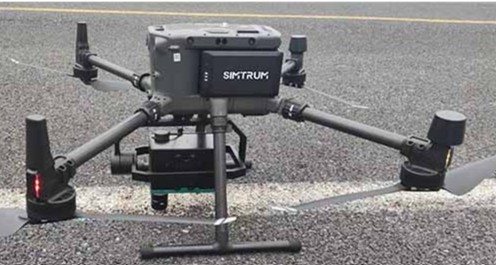

SIMTRUM 的 HY系列无人机载高光谱成像系统采用前沿的高光谱成像技术，能够充分挖掘和利用不同物质自身特有的光谱信息，结合高清相机拍摄高清图片，可以实现对物质定性、定量、定时、定位信息的全面检测，是一台“图谱合一”的综合性遥感设备。支持高光谱成像仪、高清相机及POS系统硬件同步采集，小型地面站模块配合远程智控系统实现系统状态监控及远程控制，同时存储地面站GPS信息，可用于后期PPK处理，提升POS系统解算定位精度；另外支持高精度高光谱图像拼接、可见光正射影像拼接等。可广泛应用于水环境监测、智慧农业、林业调查、目标识别、军事反伪装等，真正实现一机多用。






特征

  • 大靶面COMS高光谱相机，最高支持1920个空间通道，1200个光谱通道
  • 机载控制及采集系统内置1TB存储空间
  • 硬件同步触发高清可见光相机，分辨率达1500w像素，支持高精度正射影像拼接
  • 无人机推扫成像，非悬停扫描，作业效率高
  • 硬件同步触发，GPS定位数据与高光谱数据按行精准对应
  • 支持选配实时图传，监控高光谱图像及光谱曲线
  • 深度适配大疆M300 RTK无人机平台





应用

  • 水质环保：水质监测（总氮、总磷、氨氮、叶绿素、浊度、高锰酸钾指数）
  • 土壤监测：土壤含水量监测、土壤肥力监测、重金属污染监测
  • 地质应用：矿物填图、矿物成分探测、成矿预测
  • 农林碳汇：农业测绘，病虫害防治，树种识别
  • 国防军工：伪装识别，无人侦察等

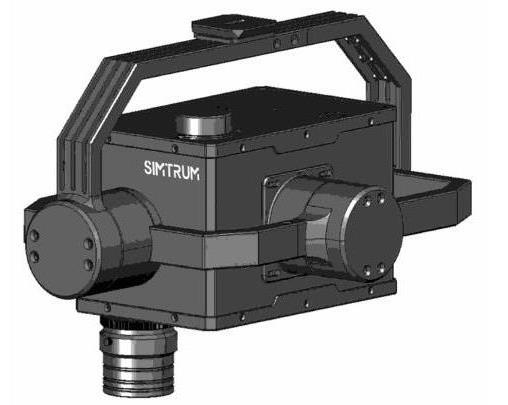

物理模块

序号 名称 功能说明

1

 转接模块 无人机载高光谱成像系统与无人机连接，起减震作用
2 机载控制与数据采集系统 实现对地面待测物光谱数据信息、GPS 数据及可见光数据的同步触发、采集控制与存储
3 电源 无人机载高光谱成像系统供电模块，满足系统运行 2 小时以上
4 双轴云台 提供高光谱成像仪横滚、俯仰转动扭矩
5 高清可见光相机 1500 万像素高清图像采集
6 高光谱相机 高光谱图谱信息采集

模块 参数 LA-HY01-9010-L LA-HY01-9030-L LA-HY01-9050-L
高光谱相机 光谱范围 400 - 1000nm 900-1700nm 900-2500nm
光谱分辨率 优于 2.8nm 优于6nm 优于6nm
空间分辨率 1.56mrad @ f = 16mm
视场角 38° @ f = 16mm 22.6°@f=16mm 21.8°@f=25mm
空间通道数 480 640 640
光谱通道数 300 400 ≥400
探测器类型 CMOS InGaAs(TE制冷) HgCdTe(斯特林制冷)
探测器接口 USB 3.0 USB 3.0 USB 3.0/千兆网
像素位深 12bits
帧频 50fps
最高可达128 fps		 最高可达125 fps ≥100 fps
镜头焦距 标配16mm
（8mm/12.5mm/16mm/25mm/35mm可选）		 标配16mm
（8mm/12.5mm/16mm/25mm/35mm可选）		 标配25mm
高清相机 像素 1500 万 1500 万 /
控制与采集模块 硬件配置 CPU: I7，内存: 16g，硬盘: 1TB
GPS 定位 支持 RTK 模式 10cm
（需开通相应服务）
云台 自稳定云台 2轴高稳定云台
配件 高光谱专用反射率布 50cm*100cm
反射率可选(2%~95%)



可选配件
参数 LA-HY01-9010-L LA-HY01-9030-L LA-HY01-9050-L
高精度姿态模块 姿态角精度0.1°
环境光检测模块 300-1000nm 900-1700nm 300-2500nm
天顶光检测模块 300-1000nm 900-1700nm 300-2500nm








参数 LA-HY01-9070-U
波段 VIS-NIR SWIR
分光方式 透射光栅
光谱范围 400 - 1000nm 1000-2500nm
合并光谱范围 400-2500nm
光谱波段数 300 ≥400
合并光谱波段数 ≥640
空间通道数 1920 640
合并空间通道数 640
光谱分辨率 优于 2.8nm 优于10nm
F数 F/2.6 F/2.0
视场角 38° @ f = 16mm 22.6°@f=16mm
空间通道数 480 640
光谱通道数 300 400
有效狭缝长度 11.3mm 9.6 mm
狭缝宽度 25μm 25μm
探测器类型 CMOS HgCdTe(斯特林制冷)
探测器接口 USB 3.0 USB 3.0/GigE
像素位深 12bits
最高帧频 128 fps 100 fps
镜头焦距 标配16mm
（8mm/12.5mm/16mm/25mm/35mm可选）		 标配16mm
（8mm/12.5mm/16mm/25mm/35mm可选）
视场角(FOV) 21°@f=25mm 21°@f=25mm
合并视场角(FOV) 21°@f=25mm
瞬时视场角(IFOV) 1mrad@f=25mm 1mrad@f=25mm
合并顺时视场角(IFOV) 1mrad@f=25mm
探测器供电 12V DC ，4.3W 24V DC ，30W
高光谱专用反射率布 50cm*100cm，反射率可选（2%-95%）



 可选配件

参数 LA-HY01-9070-U
高精度姿态模块 姿态角精度0.1°
环境光检测模块 300-2500nm
天顶光检测模块 300-2500nm

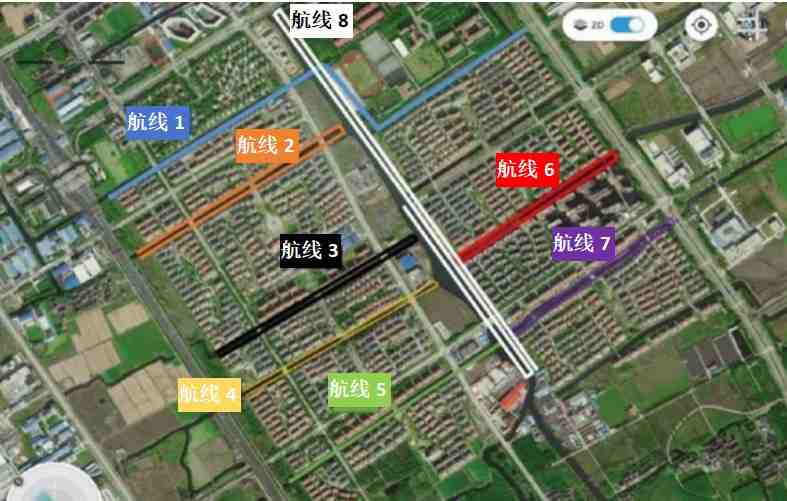

无人机高光谱水质遥感监测

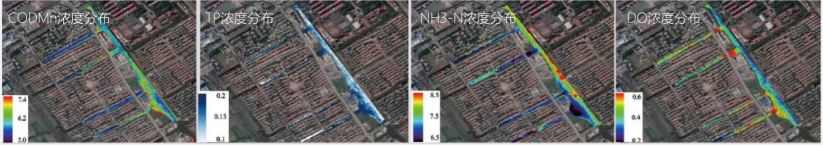

通过数据分析得出CODMn、TP、NH3-N、DO值等浓度分布，准确度达80%以上。

型号 链接
线阵扫描高光谱相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=692
快照多光谱相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1964
多光谱成像系统 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1966
显微镜用多光谱相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1967
多光谱无人机相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1965



型号 光谱范围 光谱分辨率 分辨率 帧频
线扫高光谱相机 220-380nm 优于2nm 2048*2048 40fps
1056*1027
400-1000nm 优于7nm 1312*1082 130fps
950-1700nm 优于9nm 320*256 330fps
640*512
2900-4300nm 优于20nm 320*256 642 fps @ 200 bands
多探测器线扫
高光谱相机		 400-1700nm 400-1000nm:优于2.8nm 400-1000nm:5.86 µm x 5.86 µm 400-1000nm:128fps
900-1700nm: 优于6nm 900-1700nm:15µm x15 µm 900-1700nm: 175fps
400-2500nm 400-1000nm:优于2.8nm 400-1000nm:5.86 µm x 5.86 µm 400-1000nm:128fps
100-2500nm: 优于10nm 100-2500nm:15µm x15 µm 1000-2500nm:100fps
热红外高光谱相机 7.7-12.5μm 优于40nm 15µm x15 µm /
显微高光谱成像仪 400-1000nm 优于2.8nm 1920*1200 128fps
900-1700nm 优于6nm 640*512 140fps

无人机载高光谱
成像系统

 400-1000nm 优于2.8nm 1920*1200 128fps
900-1700nm 优于6nm 1280*1024 125fps
900-2500nm 优于10nm 640*512 ≥100fps
400-2500nm 400-1000nm:优于 2.8nm 400-1000nm:5.86 µm x 5.86 µm 400-1000nm:128fps
1000-2500nm:优于10nm 100-2500nm:15µm x15 µm 1000-2500nm:100fps
便携式高光谱相机 400-1000nm 优于2.8nm 1920*1200 50/128fps
900-1700nm 优于6nm 640*512 175fps




技术指引

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

项目 细节 备注
应用场景？ 农业/矿业/食品安全/工业分选/环境监控
需要的光谱范围？ 紫外/可见/近红外/中红外/长红外
需要的光谱分辨率？ eg:2nm
对空间分辨率的要求？
视场角大小？ eg:18°
所测物体的运动状态？ 运动/静止？
对帧率的要求？ 运动物体要求帧率较高，不然拍摄时会有残影
对数据接口的要求？ USB口/GigE口
是否需要照明光源？ 高光谱成像的核心是获取目标物体在不同波长下的反射信息，在弱光条件下，需要外部光源进行照明，同时，外部光源照明可以提供更加均匀稳定的光照，可避免因光照不均匀导致的图像阴暗差异和光谱失真，照明光源可选：卤素灯/LED光源
是否需要反射率板？

反射率板的作用是为高光谱数据提供标定基准，确保光谱反射率数据的准确性和可追溯性，由于利用不同设备，不同时间测出的反射率之间通常具有一定的差异，而利用反射率板标定后，不同相机/时间采集的同一目标的光谱数据可直接对比。即：反射率板的作用是使高光谱数据能够量化

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-HY01-9010-L
光谱范围：400-1000nm， 光谱分辨率：优于2.8nm， 空间通道数：480， 光谱通道数：300， 最大帧频：128fps 		4-6周 $30140.00
LA-HY01-9030-L
光谱范围：900-1700nm， 光谱分辨率：优于6nm， 空间通道数：640， 光谱通道数：400， 最大帧频：125fps 		4-6周 $42965.00
LA-HY01-9050-L
光谱范围：900-2500nm， 光谱分辨率：优于10nm， 空间通道数：640， 光谱通道数：≥400， 最大帧频：≥100fps 		4-6周 $186306.00
LA-HY01-9070-U
光谱范围： VNIR：400-1000nm; SWIR:1000-2500nm ，合并光谱范围：400-2500nm ，合并光谱波段数：≥640 ，合并空间通道数：640 ，帧频： VNIR：128fps; SWIR:100 fps 		4-6周 $226808.00
