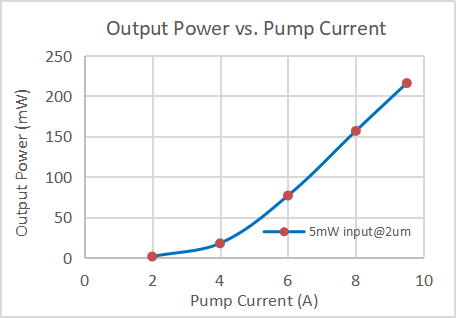

2μm 掺铥光纤功率放大器（TDFA）可以将 1mW 种子激光器泵浦到 164mW 甚至更大的输出，以满足大多数实验工作的需求。

TDFA的主要优点包括宽波长范围、高输出功率和低噪声。波长范围覆盖了从-10dBm到+10dBm的功率范围，可以接受和放大各种不同强度的激光信号。它的最大饱和输出功率高达30dBm，可以提供非常强大的激光信号。

此外，TDFA在设计和制造时考虑到了噪声控制，因此具有低噪声特性，使其在需要高精度测量的应用中特别有用。

特征

•宽波长范围

•高输出功率

•低噪音

应用

•光纤通信

•光纤传感

•光纤激光器

产品规格和手册

光学参数	单位	典型值	言论
波长范围	nm	1920~2020	* 注 1
输入功率	dBm	-10~10
饱和输出功率	dBm	20/23/25/26/27/30	@0dBm输入
噪音指数	dB	≤5.0	@0dBm输入
偏振相关增益	dB	≤0.3
偏振模色散	ps	≤0.5
输入/输出隔离	dB	>35
光功率监测	—	输出光功率监测
光纤	—	SM：SMF-28;SMF-1950;
光纤连接器	—	FC/APC公司
工作模式		自动电流控制（ACC）/ 自动功率控制（APC）	* 注 2

一般参数	台式	模块
控制功能	按键	RS232串口通讯
远程控制端口	自选	DB9 Female
电源	100~240V 交流，<30W	12V 直流，<60W
尺寸	260（宽）×280（深）×120（高）mm	125（宽）x150（深）x31.5（高）mm
工作温度	-5~+35°C
工作湿度	0~70%

订购信息/产品代码
STTDFA	波长范围	放大器类型	饱和输出功率（dBm）	光纤类型	包装
STTDFA	1920=1920~2020nm	BA=功率放大器	20/23/25/26/27/30	SM=单模光纤	M=模块 B=表模型

*注1：标准型号按1920~2020nm设计，用户可根据需求提出定制波长。

*注2：ACC模式-自动电流控制：用户设置TDFA泵的工作电流，TDFA自动锁定，实现泵电流恒定。当输入光功率波动时，输出功率也会相应波动，适用于所有TDFA型号，PA放大器仅支持ACC模式。

APC模式——自动功率控制：用户设置TDFA的信号光输出功率，PD自动监测和反馈输出功率，TDFA控制和自适应调节泵实现输出信号的稳定，APC模式下的功率调节范围通常为10%~100%。APC模式的优点是，当输入光功率波动时，TDFA会尽可能地减少输出功率的波动。适用于功率型和线路型TDFA，但不适用于低重复频率脉冲信

类型	波长	输入功率	输出功率
EDFA单模式C波段-PA/BA	1530 - 1565 nm	-45 dBm to -25dBm -6dBm to +3dBm	35@-35dBm / 45@-45dBm 15/17/20/23/25/26 dBm
EDFA单模C波段在线放大器	1530 - 1565 nm	-25 dBm to +3 dBm	13/17/23/25/26 dBm
EDFA 单模多波长C波段增益平坦化	1530 - 1565 nm	-32 dBm to -10 dBm	14/17/20/23 dBm
EDFA单模C波段高功率	1530 - 1565 nm	- 6 dBm to +10dBm	27/30/33/35/37/40 dBm
EDFA PM C波段低功率/高功率	1530 - 1565 nm	-30 dBm to +3 dBm - 6 dBm to +10 dBm	14/17/20/23/26 dBm 30/33/37/40 dBm
EDFA单模C波段脉冲	1530 - 1565 nm	1-10mw	1-1000W
EDFA L波段低功率/高功率	1530 - 1603 nm	- 6 dBm to +10 dBm	27/30/33/37 dBm
EDFA PM L波段高功率	1530 - 1603 nm	- 6 dBm to +3 dBm - 6 dBm to +10 dBm	15/17/20/23/25 dBm 27/30/33/37 dBm
EDFA单模C+L波段升压器	1528 -1563 nm 1570 - 1603 nm	- 6 dBm to +3 dBm	17/20/23/25 dBm
掺镱光纤放大器	1030 - 1100 nm	0 dBm to 10 dBm	17/20/23/25/26/27/30/33/37/40 @0dBm
掺铊光纤放大器	1920 - 2020 nm	-10 to 10 dBm	20/23/25/26/27/30 dBm
光纤拉曼放大器一阶	1528 - 1565 nm	泵浦波长 1425 - 1465 nm	总泵功率 300/500/1000/1400 mW
光纤拉曼放大器二阶	1425 - 1465 nm	泵浦波长 1340 -1360 nm	总泵功率 300/500/1000/1400 mW

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

	Availability	Reference Price (USD)
STTDFA-1920-BA-20-SM-B Thulium-doped Fiber Amplifier for 2µm-band,wavelength range 1920-2020 nm,input power -10~10dBm,saturation output power 20 dBm	4-6 Weeks	Request for quote
STTDFA-1920-BA-23-SM-B Thulium-doped Fiber Amplifier for 2µm-band,wavelength range 1920-2020 nm,input power -10~10dBm,saturation output power 23 dBm	4-6 Weeks	Request for quote
STTDFA-1920-BA-25-SM-B Thulium-doped Fiber Amplifier for 2µm-band,wavelength range 1920-2020 nm,input power -10~10dBm,saturation output power 25 dBm	In Stock	Request for quote
STTDFA-1920-BA-26-SM-B Thulium-doped Fiber Amplifier for 2µm-band,wavelength range 1920-2020 nm,input power -10~10dBm,saturation output power 26 dBm	4-6 Weeks	Request for quote
STTDFA-1920-BA-27-SM-B Thulium-doped Fiber Amplifier for 2µm-band,wavelength range 1920-2020 nm,input power -10~10dBm,saturation output power 27 dBm	4-6 Weeks	Request for quote
STTDFA-1920-BA-30-SM-B Thulium-doped Fiber Amplifier for 2µm-band,wavelength range 1920-2020 nm,input power -10~10dBm,saturation output power 30 dBm	4-6 Weeks	Request for quote
