显微高光谱成像仪 | 瑆创科技光学电商平台

Products / 光学分析 /光谱仪 /高光谱相机 （220nm-12.5μm） /显微高光谱成像仪 /
显微高光谱成像仪
产品概述 规格参数 光源配件 相关产品 联系下单！

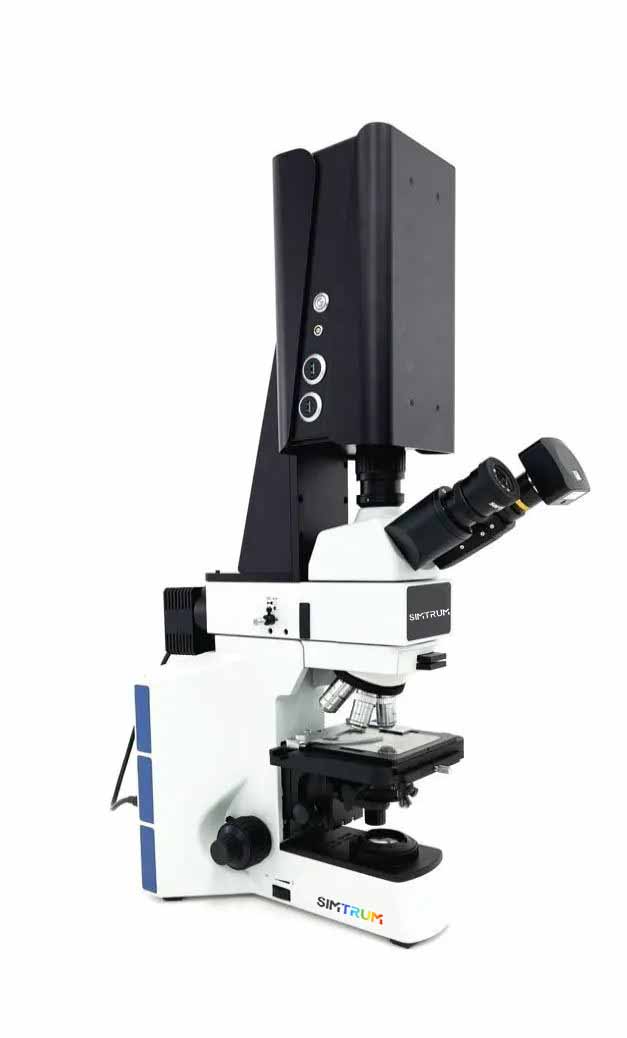

SIMTRUM 的HY-50系列显微高光谱成像仪是专门为显微测量应用推出的一体化精密设备。该设备将自动推扫型高光谱与显微镜结合，借助显微镜的光路系统，可以不必推扫样品就能实现对显微视场内样品的成像光谱采集，获得样品精细空间图像的同时得到高光谱信息，在生物医学、材料分析、生命科学及证物分析等多种显微测量应用领域将有极广泛的应用前景。

特征

  • 配合不同倍率的物镜实现高倍率的观察与高光谱成像
  • 配备全谱段照明光源，透射和反射通用，适应高光谱专业照明的需求
  • 标准显微镜接口和转接器，可与任意三目显微镜连接使用
  • 高空间分辨率和光谱分辨率
  • 目镜观察、可见光相机与高光谱同视场，可以清晰的观察测量区域快速完成对焦
  • 实现可见光照片及高光谱图像的同步采集，所见即所得



应用

  • 生命医药：细胞分类、癌组织筛查、药品研发、病理研究等
  • 生物学：细菌、细胞分析
  • 材料学：材料微观检测、鉴别
  • 刑侦行业：痕迹、文检
  • 电子行业：半导体检测、屏幕检测等

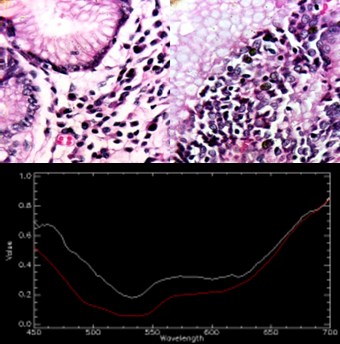

病理分析及病理研究

物理模块

序号 名称 功能说明
1 内置推扫高光谱成像模块 实现自动推扫采集高光谱数据
2 高清相机 用于观察显微视场内样品对焦情况，同时获得 500w 像素高清图像采集
3 显微镜 根据不同目镜与物镜组合，实现不同倍数样品放大功能
4 卤素光源 提供全谱段照明
5 笔记本电脑 实现设备的数据采集与存储



参数 LA-HY01-5010-U LA-HY01-5030-U
光谱范围 400 - 1000nm 900-1700 nm
光谱分辨率 优于 2.8nm 优于6 nm
空间分辨率 优于 1μm 优于 1μm
空间通道数 480 640
光谱通道数 300 512
狭缝 25 μm 30 μm
探测器 CMOS InGaAs(TE Cooled)
探测器接口 GigE/USB3.0 GigE
帧频 50fps/128fps 140fps
像素 500w 500w
全谱段 12V/100W 卤素灯，透 / 反射通用 12V/100W卤素灯
主机 正置金相显微镜 近红外显微镜
视场范围 0.22mm - 4.4mm 1.92mm-0.192mm
（随物镜放大倍数变化） （随物镜放大倍数变化）
高眼点大视野平场目镜 PL10×22mm PL10×22mm
物镜 平场无限远长工作距消色差金相物镜 平场半复消红外物镜
双层机械载物台 行程 76mm*42mm 445mm*240mm

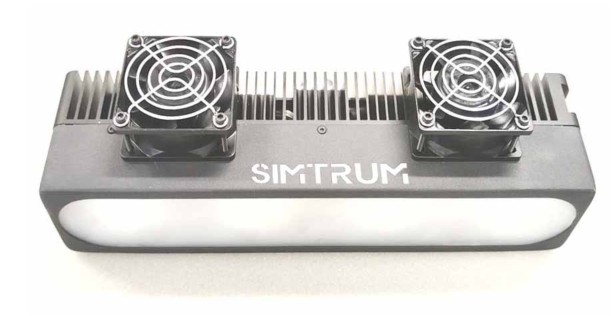

HX-1130/HL-1150 标准光源 是基于高光谱成像补光需求所设计制作的一款双边卤素光源。结合高光谱相机，依靠行业领先的高光谱技术，可广泛应用于教育科研、工业在线检测等行业领域。


特征

  • 宽光谱覆盖范围 350-2500 nm
  • 高功率稳定性，照度波动在0.5%以内
  • 高兼容性，电压支持80~264 VAC/113~370 VDC，频率支持47~63 Hz
  • 高均匀性，挂高70 cm情况下，测量区域的照度均匀性>90%



规格参数
参数 LA-HY01-HL-1130 LA-HY01-HL-1150
光谱分布 350-2500nm
色温 3000K
均匀性 >90% >80%
光照区域 35cm 55cm
稳定性 12小时衰减<0.5%
预热时间 1min
输入电压 80~264 VAC 113~370 VDC
频率范围 47~63 Hz
效率 93%
交流电流 6.4A/115VAC 3.2A/230VAC
功耗 280~500W
工作环境温度 -20~50℃
尺寸 300mm*90mm*90mm 500mm*90mm*90mm
外部控制 独立开关
开关寿命 ≥100000次
典型使用寿命 ≥4000H







尺寸图

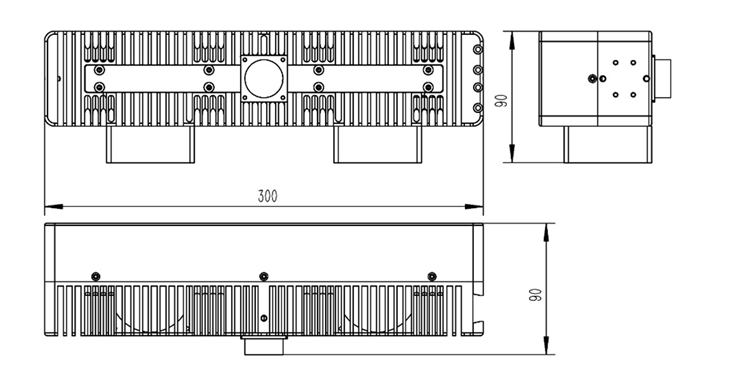

LA-HY01-HL-1130

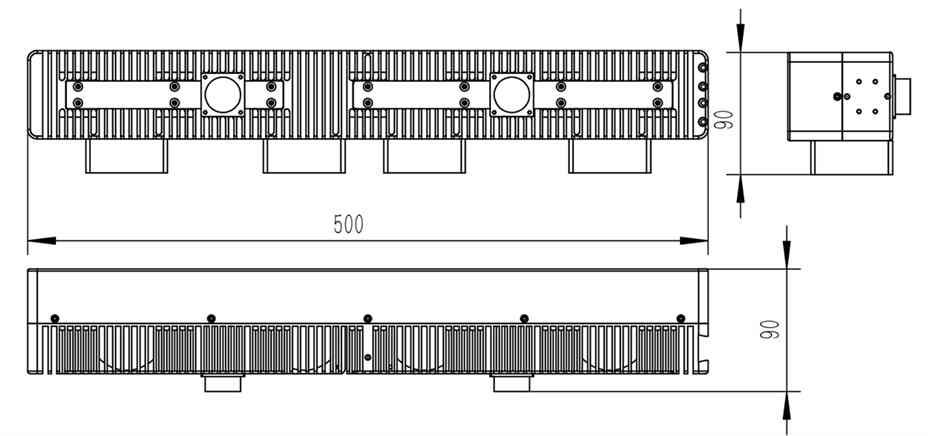

LA-HY01-HL-1150




型号 链接
线阵扫描高光谱相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=692
快照多光谱相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1964
多光谱成像系统 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1966
显微镜用多光谱相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1967
多光谱无人机相机 https://www.simtrumcn.com/WebShop/ProductList5.aspx?pid=1965



型号 光谱范围 光谱分辨率 分辨率 帧频
线扫高光谱相机 220-380nm 优于2nm 2048*2048 40fps
1056*1027
400-1000nm 优于7nm 1312*1082 130fps
950-1700nm 优于9nm 320*256 330fps
640*512
2900-4300nm 优于20nm 320*256 642 fps @ 200 bands
多探测器线扫
高光谱相机		 400-1700nm 400-1000nm:优于2.8nm 400-1000nm:5.86 µm x 5.86 µm 400-1000nm:128fps
900-1700nm: 优于6nm 900-1700nm:15µm x15 µm 900-1700nm: 175fps
400-2500nm 400-1000nm:优于2.8nm 400-1000nm:5.86 µm x 5.86 µm 400-1000nm:128fps
100-2500nm: 优于10nm 100-2500nm:15µm x15 µm 1000-2500nm:100fps
热红外高光谱相机 7.7-12.5μm 优于40nm 15µm x15 µm /
显微高光谱成像仪 400-1000nm 优于2.8nm 1920*1200 128fps
900-1700nm 优于6nm 640*512 140fps

无人机载高光谱
成像系统

 400-1000nm 优于2.8nm 1920*1200 128fps
900-1700nm 优于6nm 1280*1024 125fps
900-2500nm 优于10nm 640*512 ≥100fps
400-2500nm 400-1000nm:优于 2.8nm 400-1000nm:5.86 µm x 5.86 µm 400-1000nm:128fps
1000-2500nm:优于10nm 100-2500nm:15µm x15 µm 1000-2500nm:100fps
便携式高光谱相机 400-1000nm 优于2.8nm 1920*1200 50/128fps
900-1700nm 优于6nm 640*512 175fps




技术指引

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

项目 细节 备注
应用场景？ 农业/矿业/食品安全/工业分选/环境监控
需要的光谱范围？ 紫外/可见/近红外/中红外/长红外
需要的光谱分辨率？ eg:2nm
对空间分辨率的要求？
视场角大小？ eg:18°
所测物体的运动状态？ 运动/静止？
对帧率的要求？ 运动物体要求帧率较高，不然拍摄时会有残影
对数据接口的要求？ USB口/GigE口
是否需要照明光源？ 高光谱成像的核心是获取目标物体在不同波长下的反射信息，在弱光条件下，需要外部光源进行照明，同时，外部光源照明可以提供更加均匀稳定的光照，可避免因光照不均匀导致的图像阴暗差异和光谱失真，照明光源可选：卤素灯/LED光源
是否需要反射率板？

反射率板的作用是为高光谱数据提供标定基准，确保光谱反射率数据的准确性和可追溯性，由于利用不同设备，不同时间测出的反射率之间通常具有一定的差异，而利用反射率板标定后，不同相机/时间采集的同一目标的光谱数据可直接对比。即：反射率板的作用是使高光谱数据能够量化

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-HY01-5010-U
光谱范围：400-1000nm， 光谱分辨率：优于2.8nm， 空间通道数：480， 光谱通道数：300， 帧频：128fps 		4-6周 $25330.00
LA-HY01-5030-U
光谱范围：900-1700nm， 光谱分辨率：优于6nm， 空间通道数：640， 光谱通道数：512， 帧频：140fps 		4-6周 $58673.00

LA-HY01-5030-U - Parameter

LA-HY01-5010-U - Parameter

LA-HY01-5030-U - Download

LA-HY01-5010-U - Download
