单通道锁相放大器

输入通道:

SIMTRUM提供的单通道锁相放大器以单端模式或差分电压模式检测输入信号。超低噪声前置放大器,输入噪声低。此外,设备可用于106或108 V/A增益的电流测量。两个线滤波器(50/60 Hz和100/120 Hz)设计用于消除工频干扰。采用可编程增益放大器调节系统的动态储备,使锁相放大器保持高动态储备。



参考通道:

参考信号可以工作在外部模式或内部模式。在内部模式下,仪器内部的高精度振荡器和数字合成算法能够产生用于和输入信号相乘的正弦波信号,此时的内部参考信号几乎不会受到相位噪声的影响。利用数字移相技术,内部参考信号的相位能够达到很高分辨率精度。在外部模式下,正弦波信号和TTL逻辑电平可作为外部参考信号。外部参考信号的上升沿或者下降沿会触发内部的锁相环(PLL)。基于参考信号的频率,锁相放大器可以对信号谐波进行检测,其所能检测到的最大谐波信号频率是基频的32767倍。

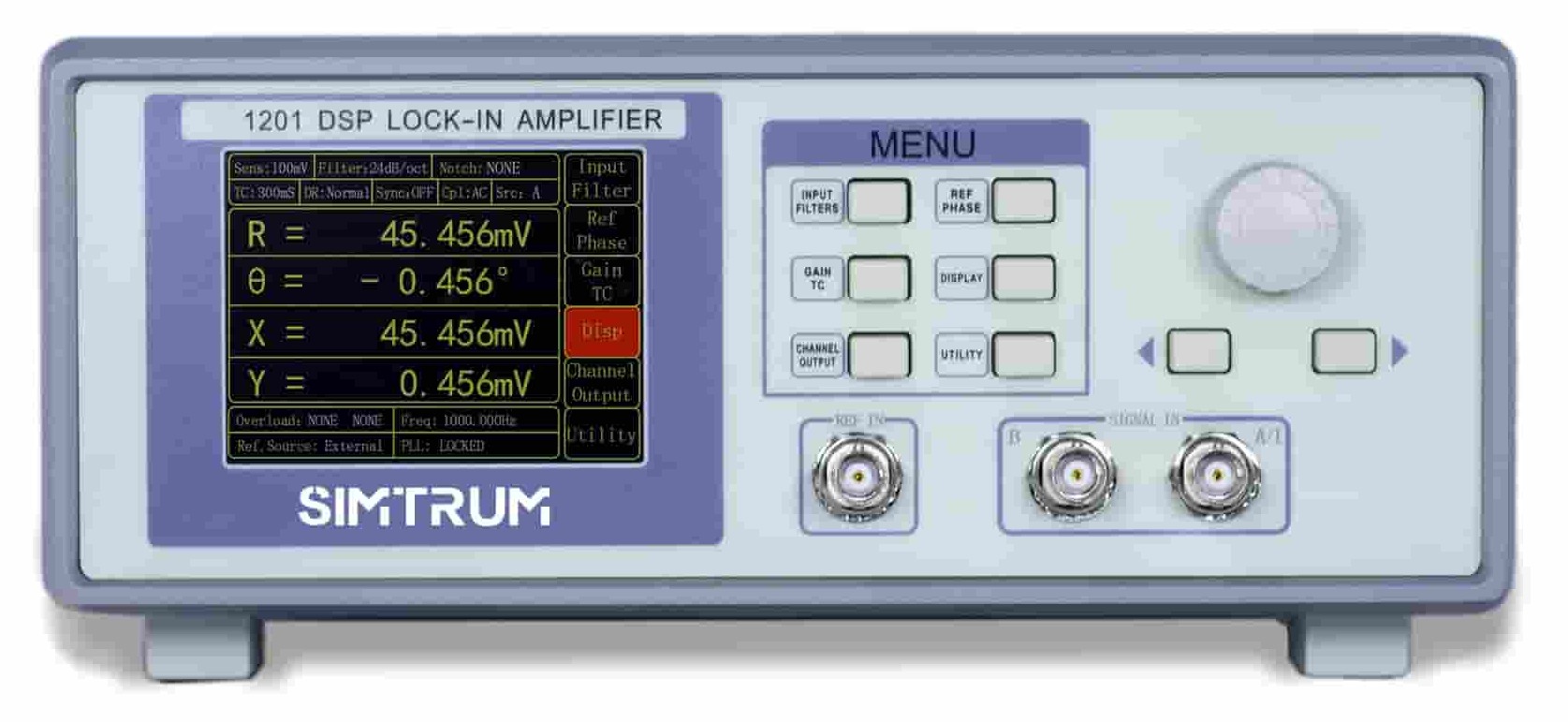

SS01-LIA-1201

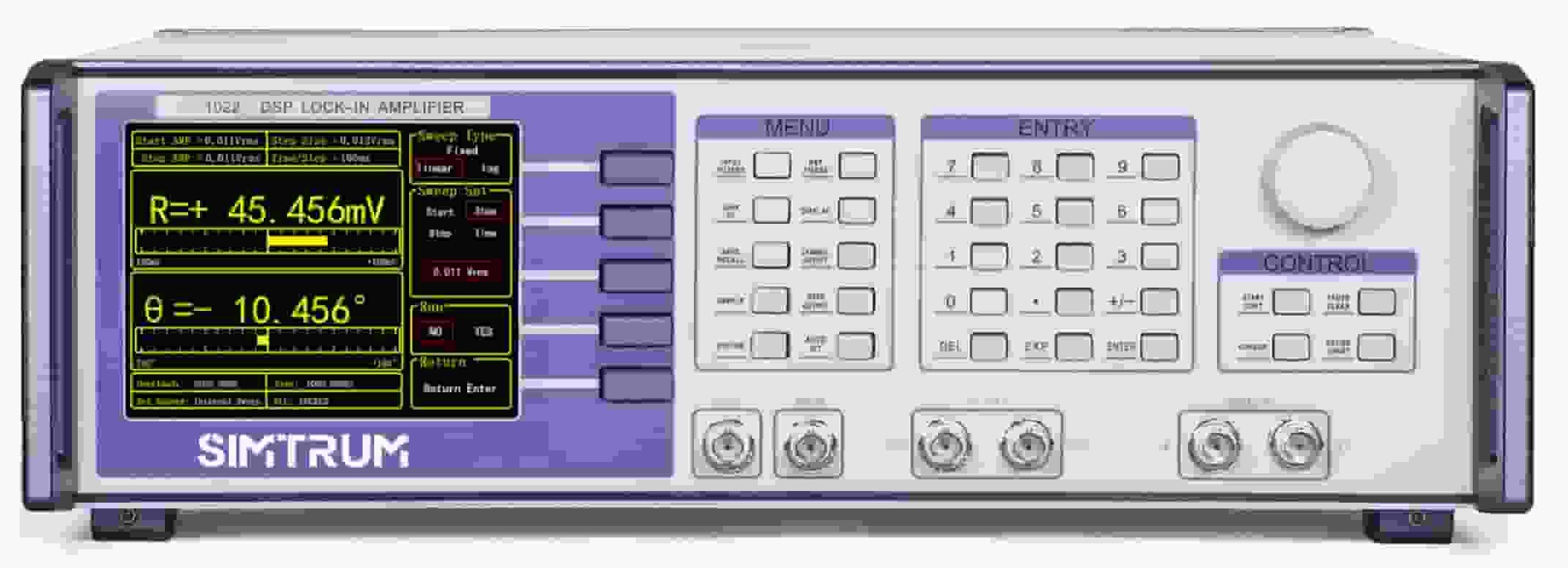

SS01-LIA-1022

SS01-LIA-2011

SS01-LIA-2021

SS01-LIA-2031

SS01-LIA-2041

特征

  • 低输入噪声
  • 宽频率范围
  • 高动态储备



应用

  • 扫描显微镜 - AFM、STM、SPM
  • 材料科学 - 载流子迁移率、载流子密度、霍尔效应、超声材料
  • 输运测量 - 电导测量,阻抗测量
  • 噪声表征 - 噪声密度,互相关测量
  • 光学实验 - 光谱分析、光谱测量、THz测量、TDLAS
  • 传感器测量 - 陀螺仪、光电传感器、谐振器、加速度计
  • 磁性传感 - SQUIDs, NV色心, 原子磁强计,VSM
  • 生物医疗 - 微流控



工作原理

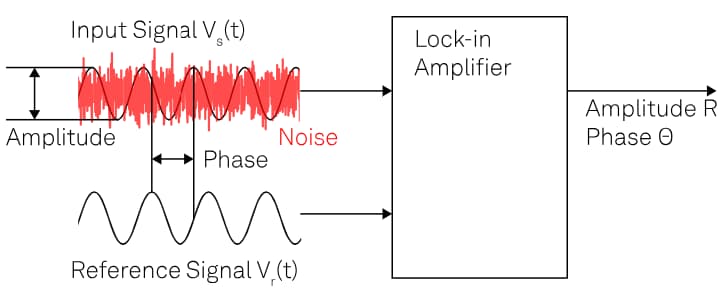

锁相放大器,也被称为相敏探测器,它通过使用参考信号对输入信号进行解调,从而提取出隐藏在噪声中的微弱信号,并分离出处于参考频率和相位的信号分量。

锁相放大器采用相敏检测技术,这是一种选择性提取特定频率和相位的信号分量的技术。通常会使用正弦波作为参考信号来对输入信号进行解调。将输入信号与参考信号相乘,相乘后的乘积随后通过一个低通滤波器。该低通滤波器允许代表信号的低频分量通过,同时抑制代表噪声的高频分量。

如果输入信号与参考信号相关(即具有相同的频率和相位),那么它们相乘后将产生一个低频信号,该低频信号不会被低通滤波器平均为零。而噪声是随机的,且与参考信号不相关,噪声与参考信号相乘后会产生一个高频信号,该高频信号会被低通滤波器平均为零。



规格参数
型号 频率范围 锁相单元 输入噪声 光谱分析 多谐波测量 PID控制器 示波器 同步解调器 同步输入
SS01-LIA-1201 50mHz-120kHz 1 低噪声 0 0 0 0 1
SS01-LIA-1022 DC-102kHz 1 5nV/sqrt(Hz) 1 1 0 0 1
SS01-LIA-2011 DC-250kHz 1 2.5nV/sqrt(Hz) 1 0 2 1 1
SS01-LIA-2021 DC-1.5MHz 1 2.5nV/sqrt(Hz) 1 0 2 1 1
SS01-LIA-2031 DC-10MHz 1 3nV/sqrt(Hz) 1 1 1 1 1
SS01-LIA-2041 DC-60MHz 1 3nV/sqrt(Hz) 1 1 1 1 1


产品名称 电压输出 脉冲宽度 上升时间
通用脉冲发生器 ±5V 到 ±400V 1ms 至 200ns
中高压脉冲发生器 从 12V 到 3000V 1ms 至 20ns  > 1ns
超高速脉冲发生器 从 5V 到 100V 1ns 至 80ps  < 1ns
高速脉冲发生器 从 10 到 920V 1ns 至 130ps
函数发生器 至 1000 伏峰峰值
脉冲放大器 至 1000 伏峰峰值




销售指南
如果您需要我们的技术团队进行产品选型或定制指导,请帮忙提供以下技术信息,有助于加快流程。
参数 单位 备注
频率范围   kHz 工作焦距范围
锁相单元   N.A. 一个输入对应一个输出计为一个锁定单元
输入噪声   V/sqrt(Hz) 信号噪声
光谱分析 是/否,数量 N.A. 对于输入和输出
多谐波测量 是/否,数量 N.A. 对于信号的高次谐波模式
PID控制器 是/否,数量 N.A.
示波器 是/否,数量 N.A. 对于输入和输出
同步解调器 是/否,数量 N.A.
同步输入 数量 N.A. 参考信号





我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)

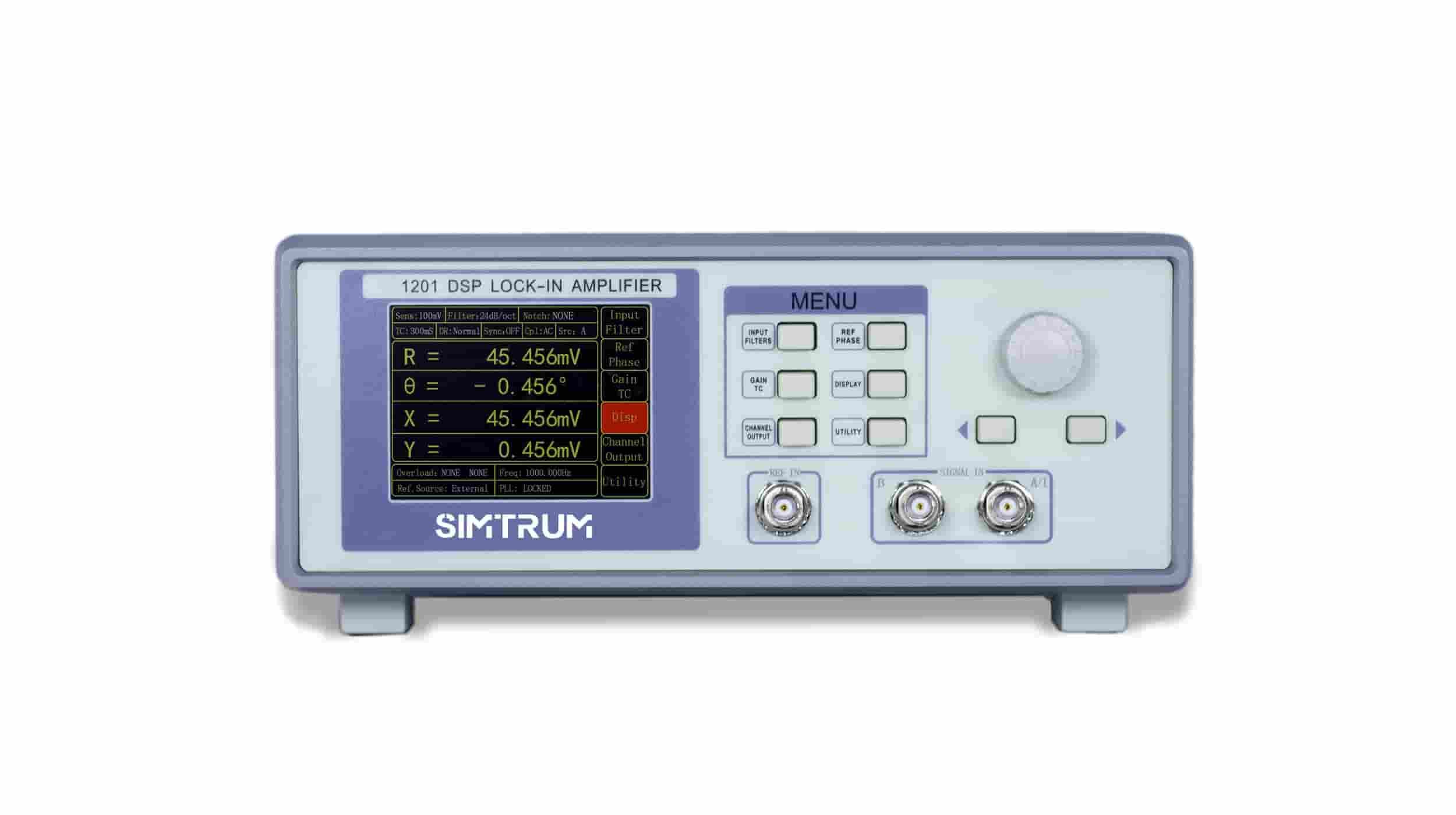

SS01-LIA-1201
频率范围:50mHz-120kHz; 输入噪声:低噪声; 同步解调器:无
4-6周 $5384.62

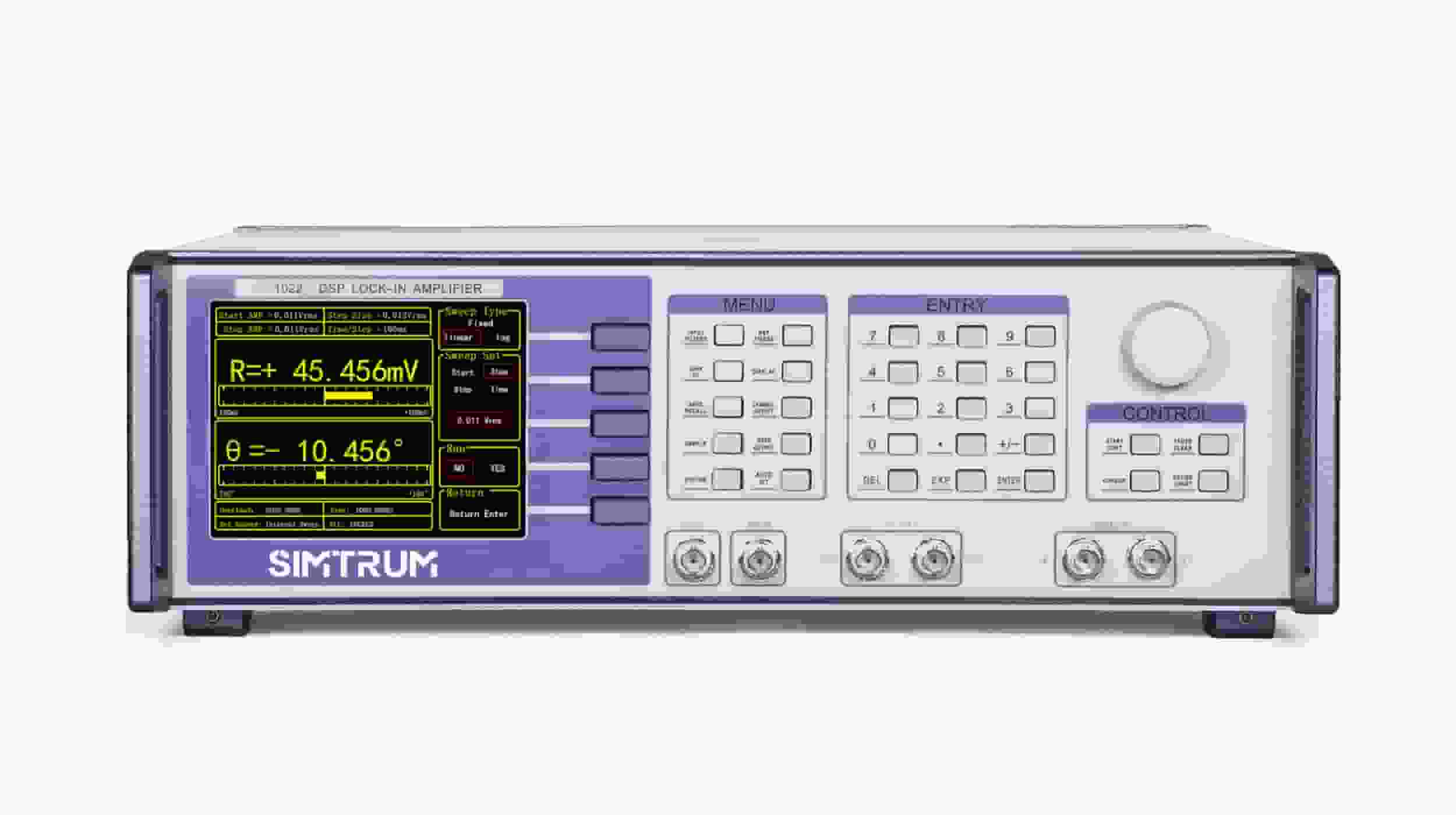

SS01-LIA-1022
频率范围:DC-102kHz; 输入噪声:5nV/sqrt(Hz); 同步解调器:无
4-6周 $7538.46
SS01-LIA-2011
频率范围:DC-250kHz; 输入噪声:2.5nV/sqrt(Hz); 同步解调器:有
4-6周 $7923.08
SS01-LIA-2021
频率范围:DC-1.5MHz; 输入噪声:2.5nV/sqrt(Hz); 同步解调器:无
4-6周 $10076.92
SS01-LIA-2031
频率范围:DC-10MHz; 输入噪声:3nV/sqrt(Hz); 同步解调器:无
4-6周 $14285.71

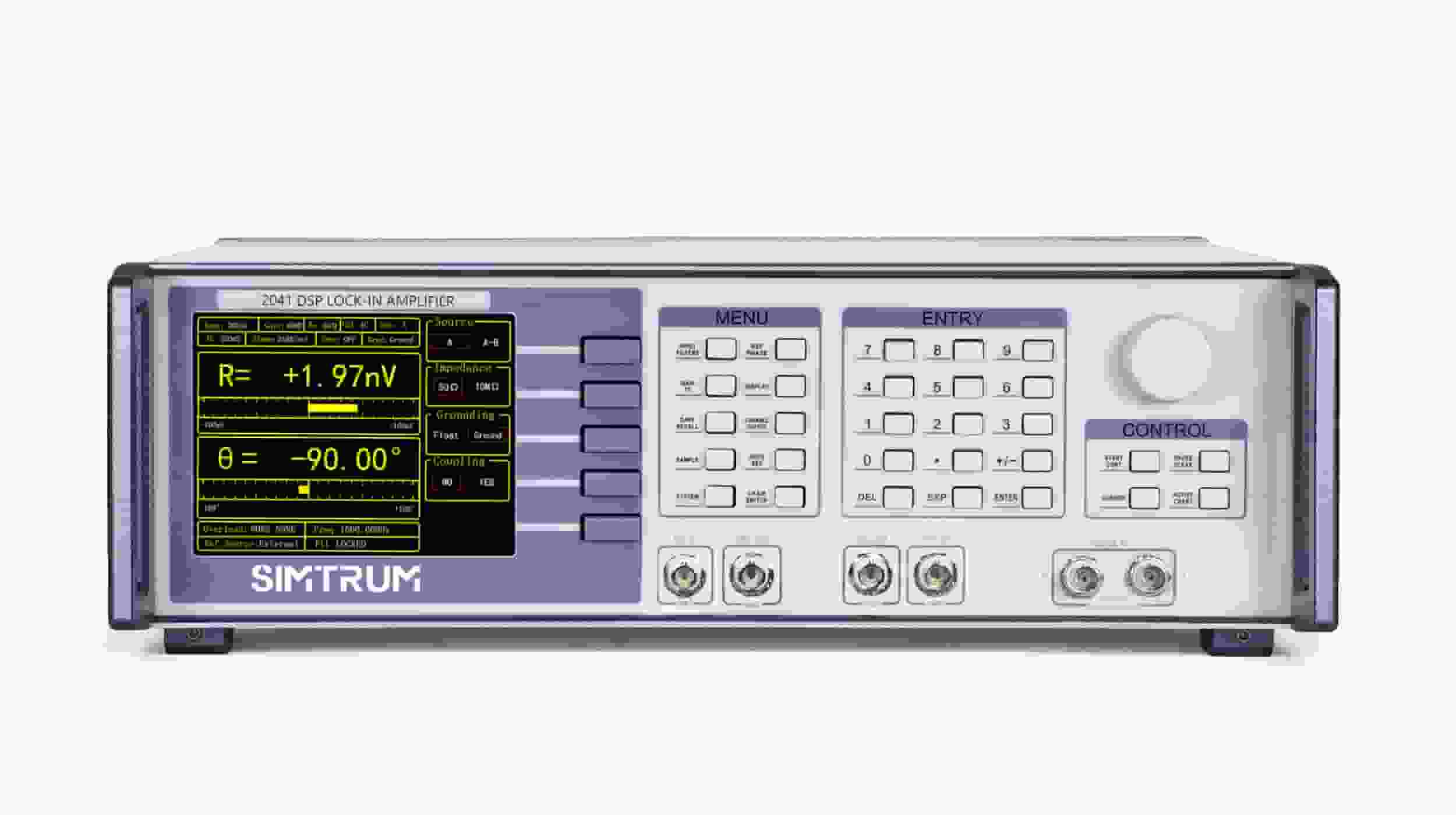

SS01-LIA-2041
频率范围:DC-60MHz; 输入噪声:3nV/sqrt(Hz); 同步解调器:无
4-6周 $20714.29

SS01-OC-1B60 - Parameter

SS01-OC-1B30 - Parameter

SS01-OC-1B15 - Parameter

SS01-OC-1B10 - Parameter

SS01-OC-1B57 - Parameter

SS01-OC-1B100 - Parameter

SS01-OC-1B2 - Parameter

SS01-LIA-2041 - Parameter

SS01-LIA-2031 - Parameter

SS01-LIA-2021 - Parameter

SS01-LIA-2011 - Parameter

SS01-LIA-1022 - Parameter

SS01-LIA-1201 - Parameter

SS01-OC-1B60 - Download

SS01-OC-1B30 - Download

SS01-OC-1B15 - Download

SS01-OC-1B10 - Download

SS01-OC-1B57 - Download

SS01-OC-1B100 - Download

SS01-OC-1B2 - Download

SS01-LIA-2041 - Download

SS01-LIA-2031 - Download

SS01-LIA-2021 - Download

SS01-LIA-2011 - Download

SS01-LIA-1022 - Download

SS01-LIA-1201 - Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)

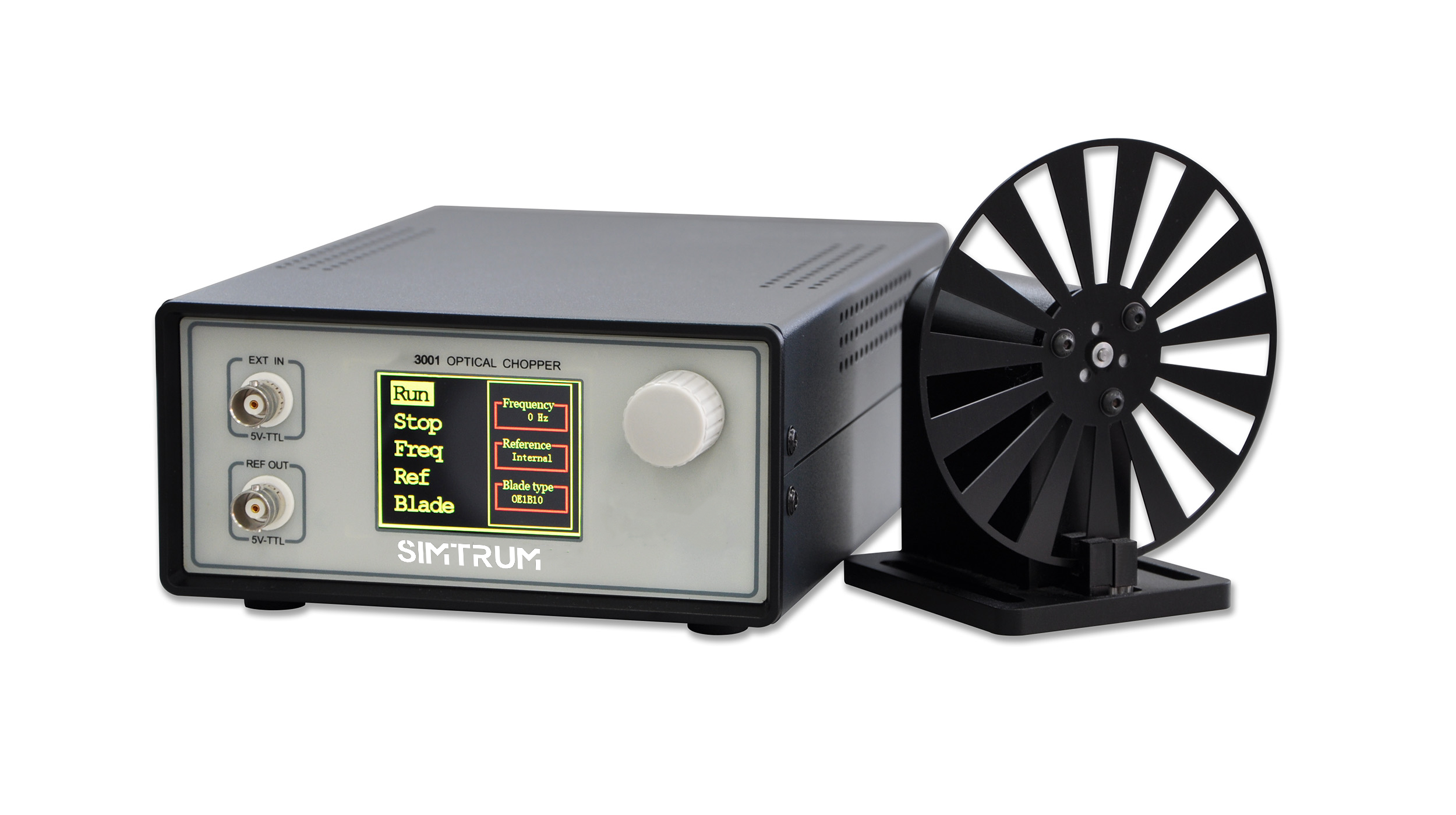

SS01-OC-1B2
槽数:2; 频率:1Hz~ 200 Hz; 最大光束直径:26.10 mm(1.028 "")
4-6周 $127.27
SS01-OC-1B100
槽数:100; 频率:200Hz ~ 10kHz; 最大光束直径:1.04 mm (0.04"")
4-6周 $127.27
SS01-OC-1B57
槽数:内 5 外 7; 频率:内圈: 10Hz~ 500Hz,外圈: 14Hz~ 700Hz; 最大光束直径:14.96 mm (0.589"")
4-6周 $127.27
SS01-OC-1B10
槽数:10; 频率:20Hz~1kHz; 最大光束直径:10.32 mm(0.406"")
4-6周 $100.00
SS01-OC-1B15
槽数:15; 频率:30Hz ~ 1.5kHz; 最大光束直径:6.90 mm(0.272"")
4-6周 $100.00
SS01-OC-1B30
槽数:30; 频率:60Hz~3kHz; 最大光束直径:3.45 mm(0.136"")
4-6周 $100.00
SS01-OC-1B60
槽数:60; 频率:120Hz ~ 6kHz; 最大光束直径:1.73 mm(0.068"")
4-6周 $100.00
