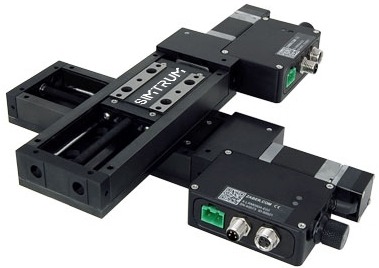

XY步进电动载物台
产品概述 规格参数 型号比较 控制器 配件 相关产品 联系下单！

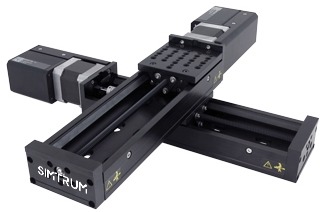

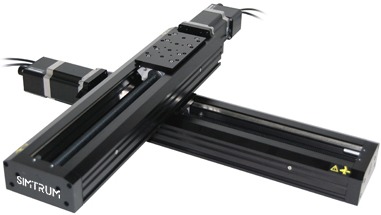

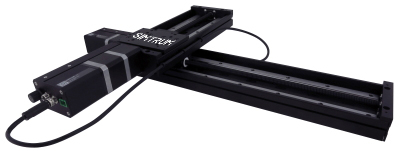

SIMTRUM的XY步进电动载物台是一款内置控制器的高集成、高便捷性电动载物台，旨在提升系统的精度和响应速度，从而实现卓越的性能表现。

特征

  • 内置控制器，简化系统配置和安装
  • 提供各种速度/分辨率选项
  • 优化精度、性能和可靠性

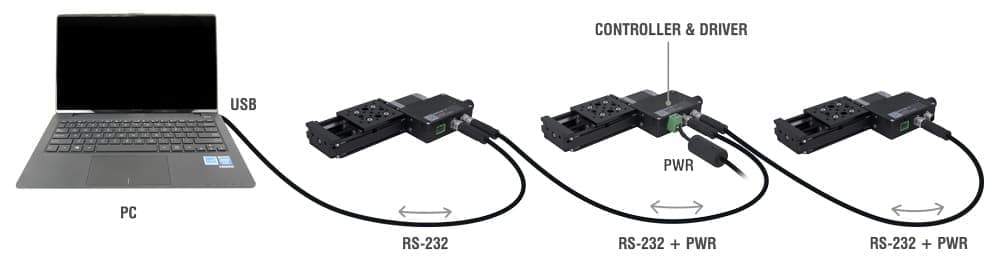

  • 设备可以通过 USB 或 RS-232 端口连接到计算机，同时多个单元可以通过串联共享数据和电源，从而减少布线，使设置变得便捷。



应用



  • 激光打标/雕刻系统
  • 3D打印
  • 光学显微镜
  • 电子元件贴片

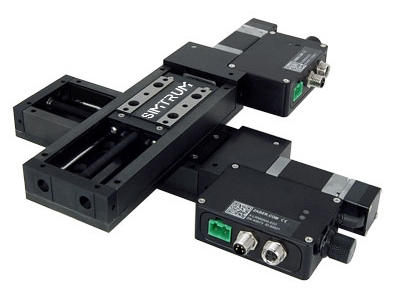

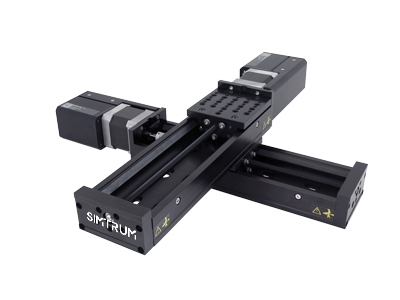

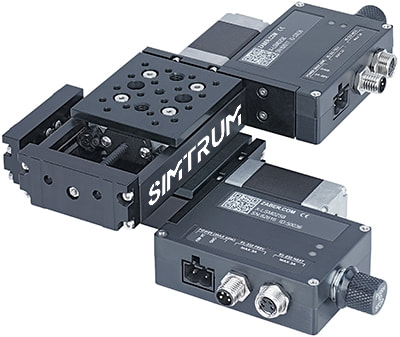

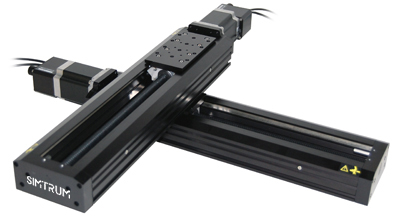

ST-XY-LSQ

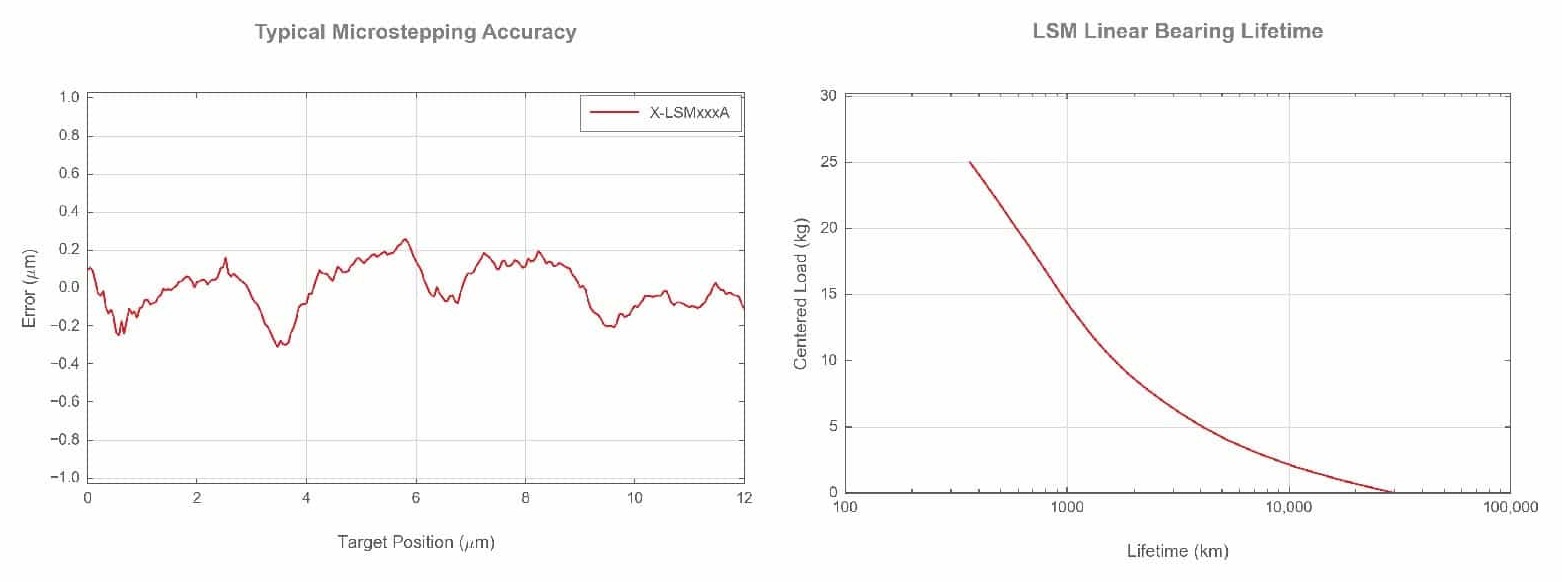

规格图表

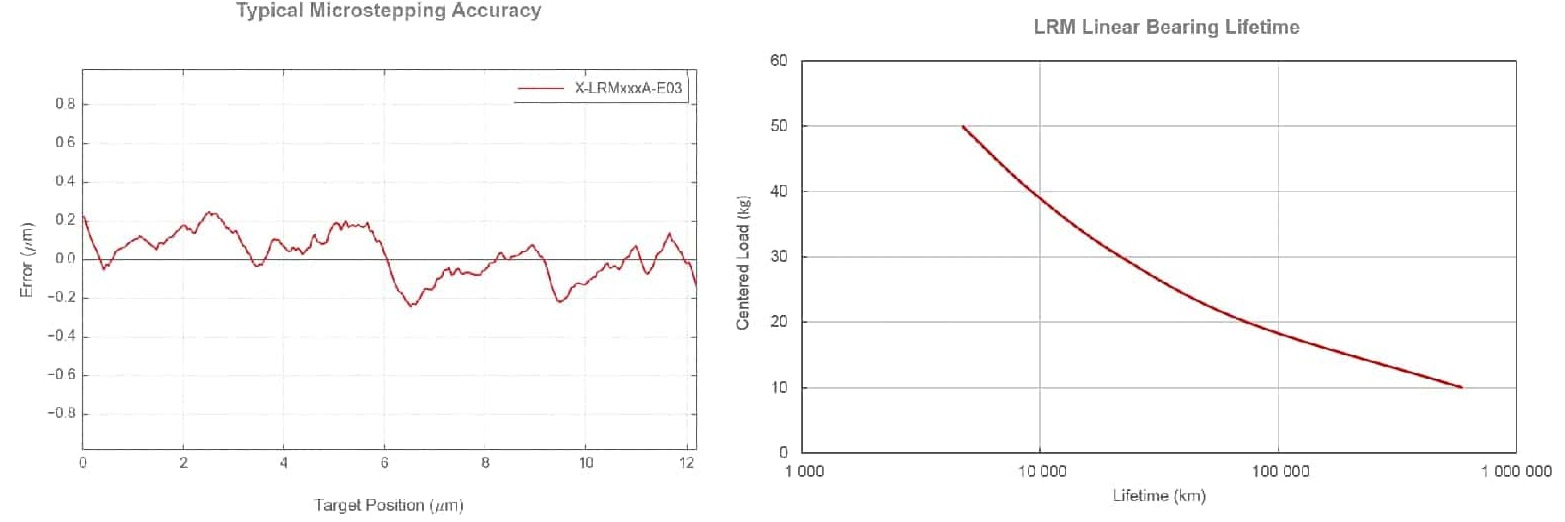

ST-XY-LRM


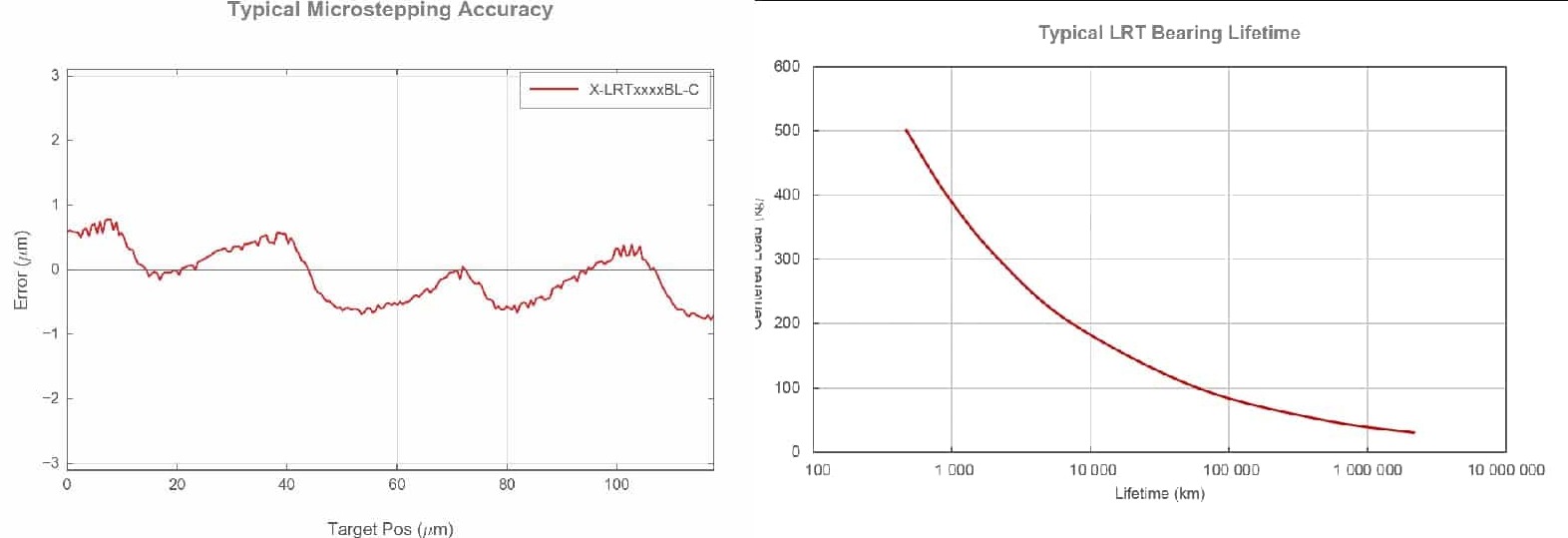

ST-XY-LRT


ST-XY-LSM

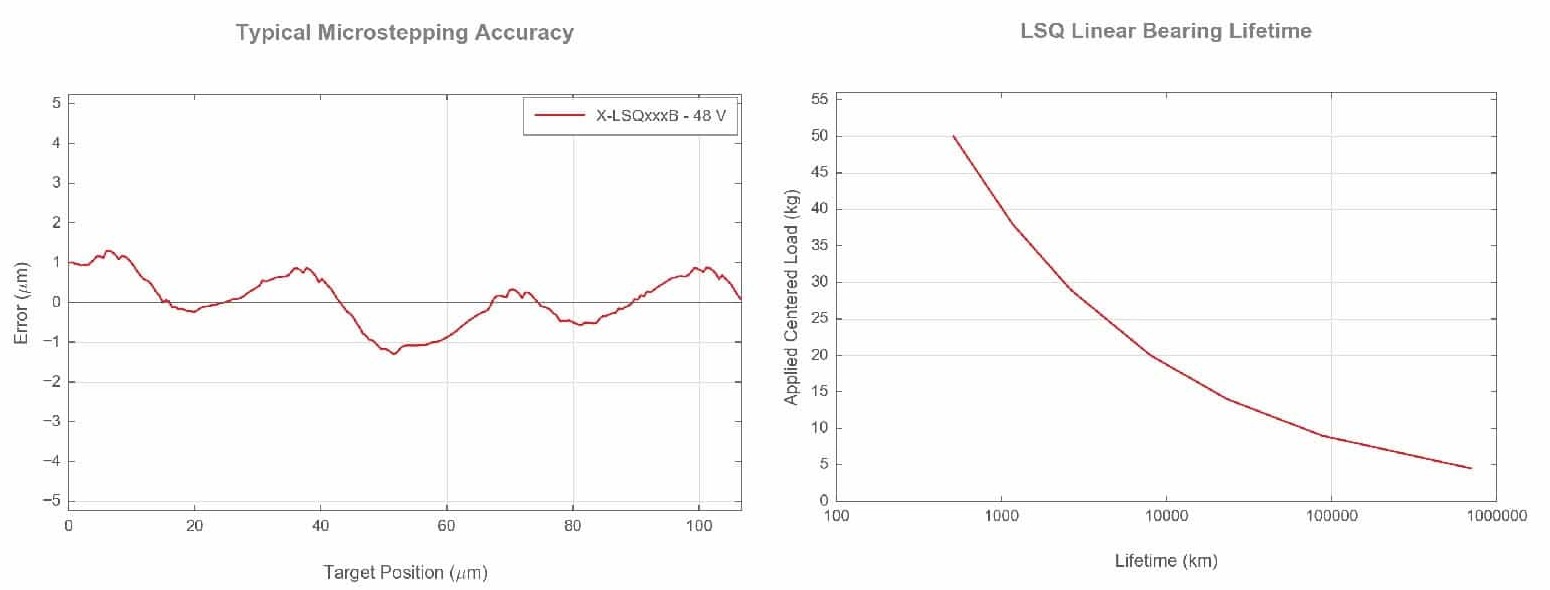

ST-XY-LSQ


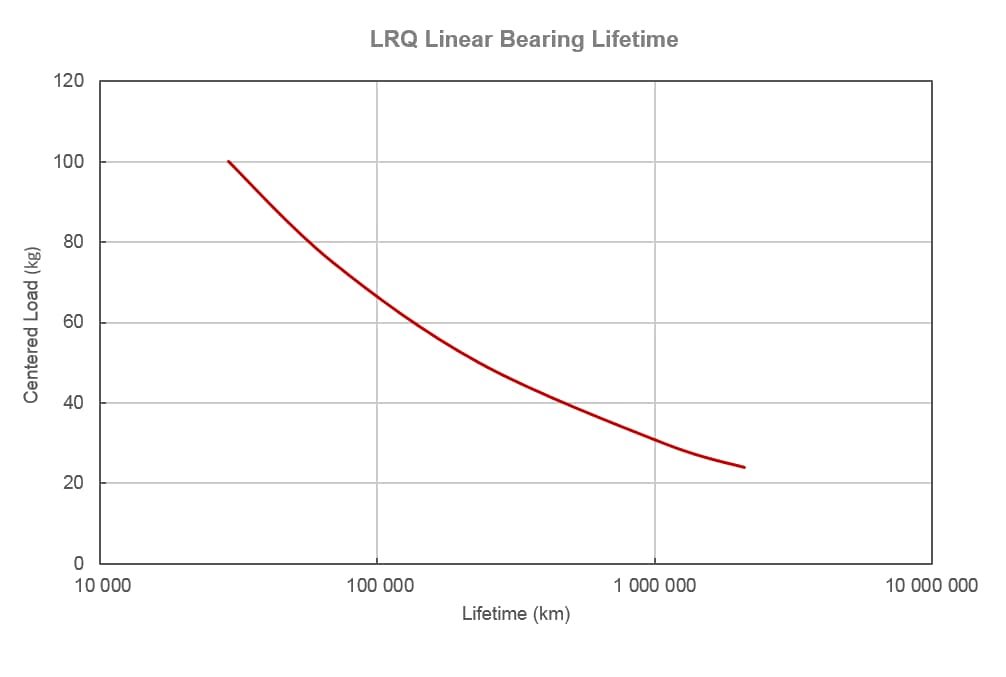

ST-XY-LRQ


产品规格

型号 ST-XY-LRT ST-XY-LRQ ST-XY-LSQ ST-XY-LRM ST-XY-LSM
  行程（mm） 100-1000 75-600 75-300 25-200 25-200
  负载能力(kg) 500 100 50 50 25
  最大速度（mm/s） 175 270 280 25 26
  最大精度(µm) 25 15 45 8 15
  重复性（μm） <4 <2.5 <3 <4 <3
  默认分辨率(µm) 0.496 0.496 0.496 0.047 0.047



图纸（mm）

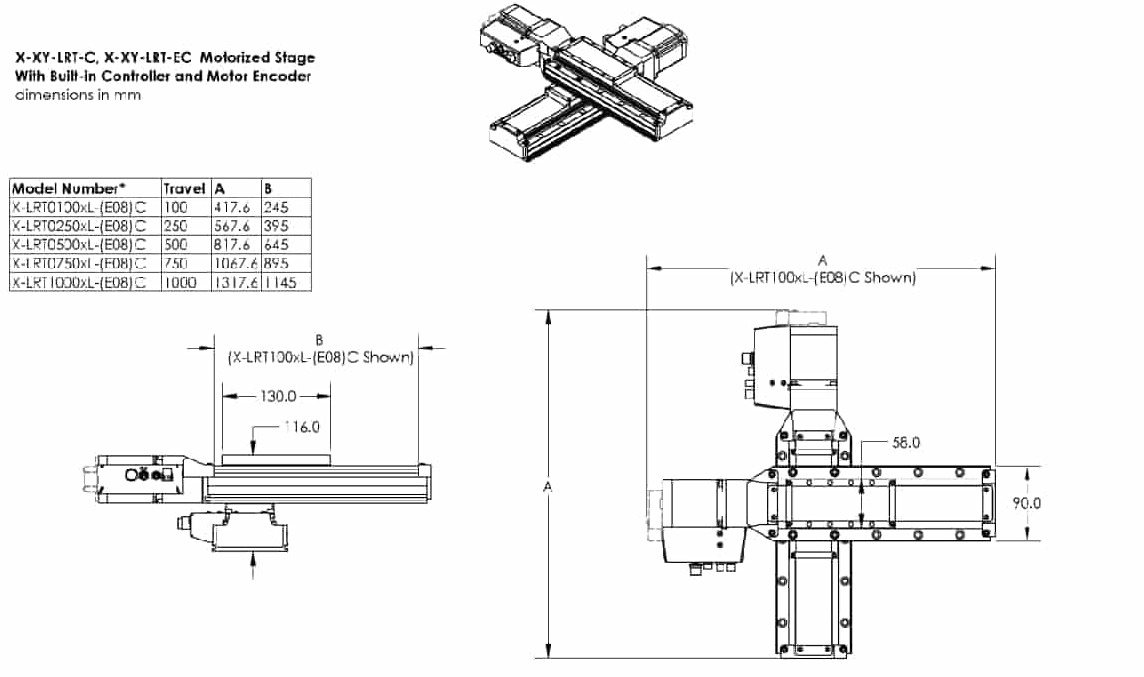

ST-XY-LRT

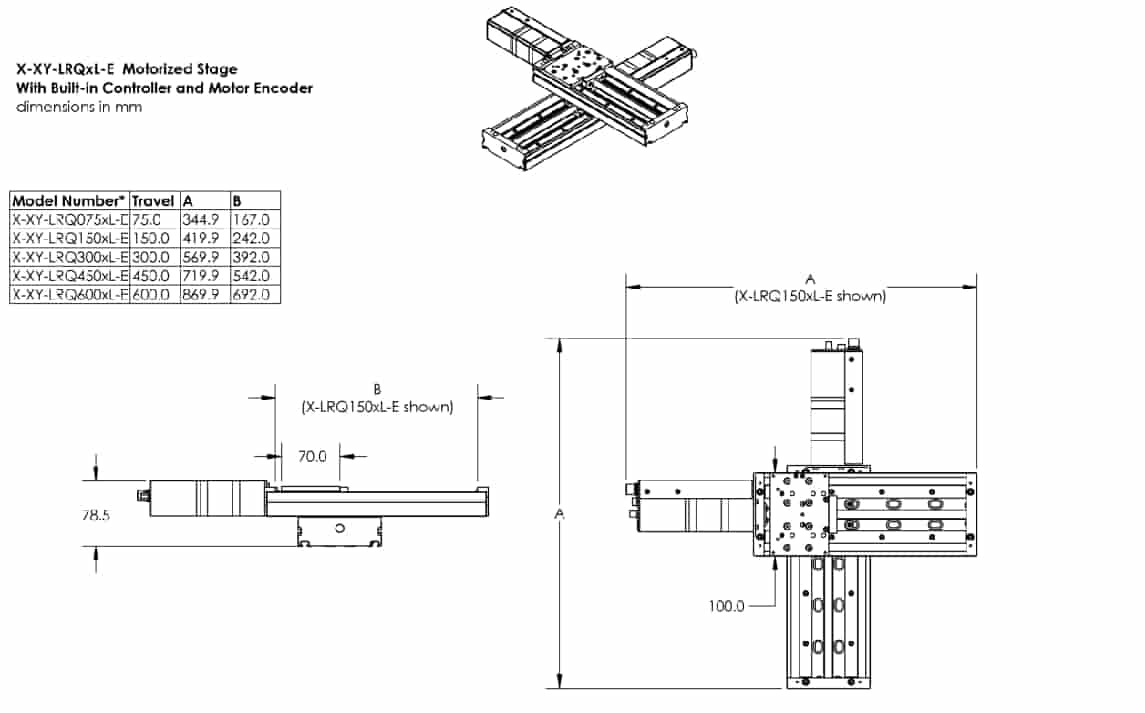

ST-XY-LRQxL（Lnline Drive）

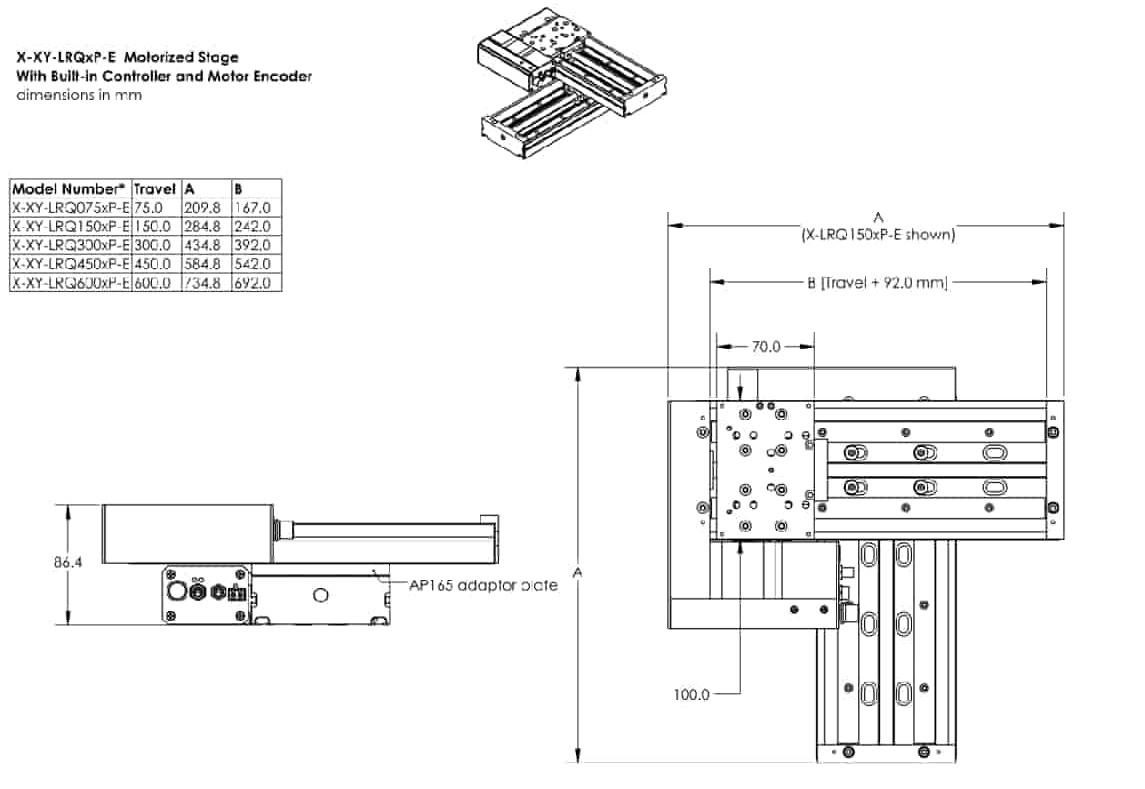

ST-XY-LRQxP（Parallel Drive）

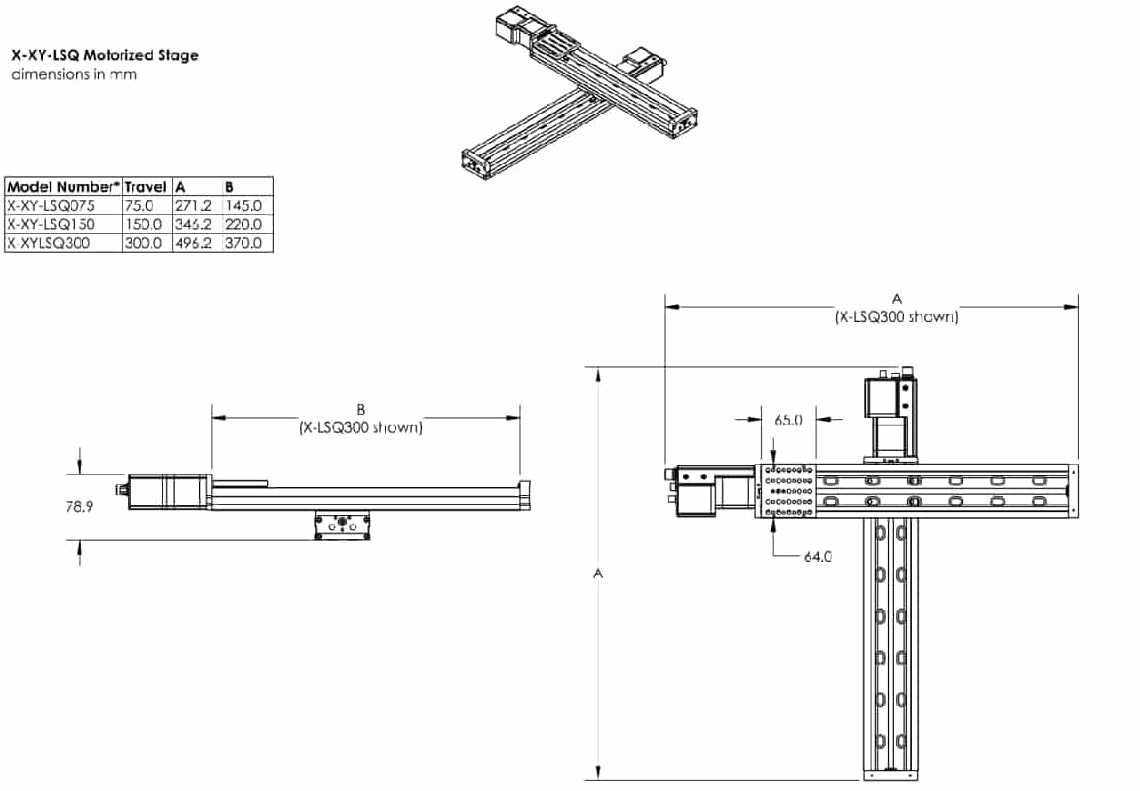

ST-XY-LSQ

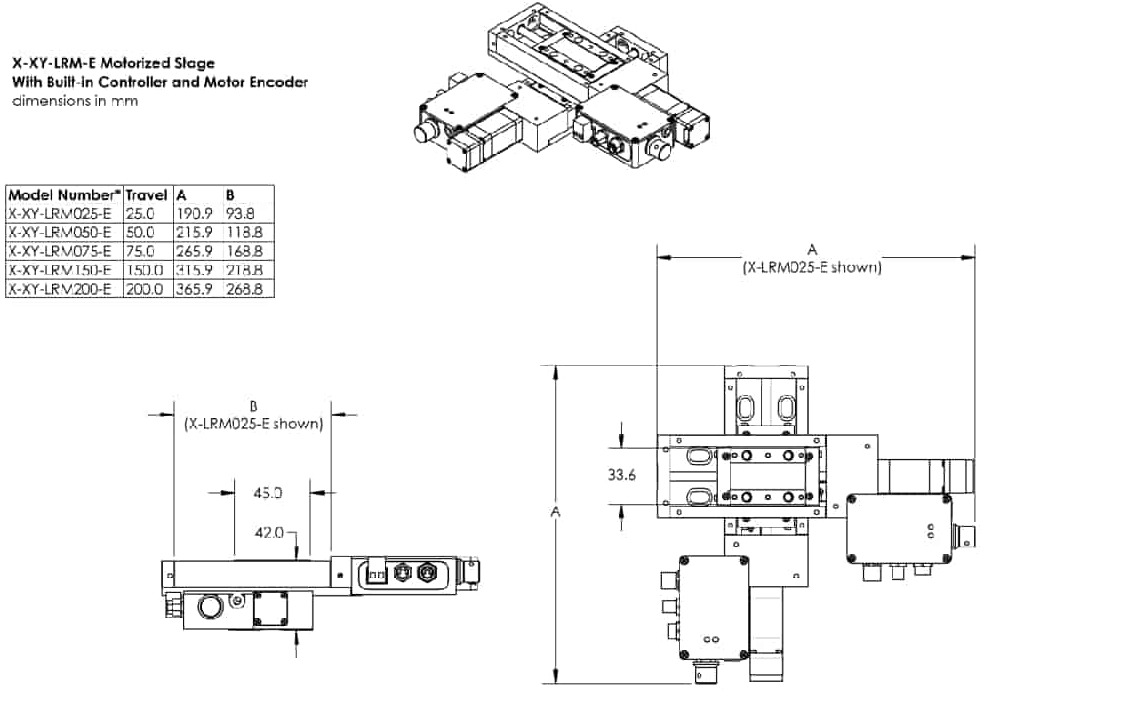

ST-XY-LRM

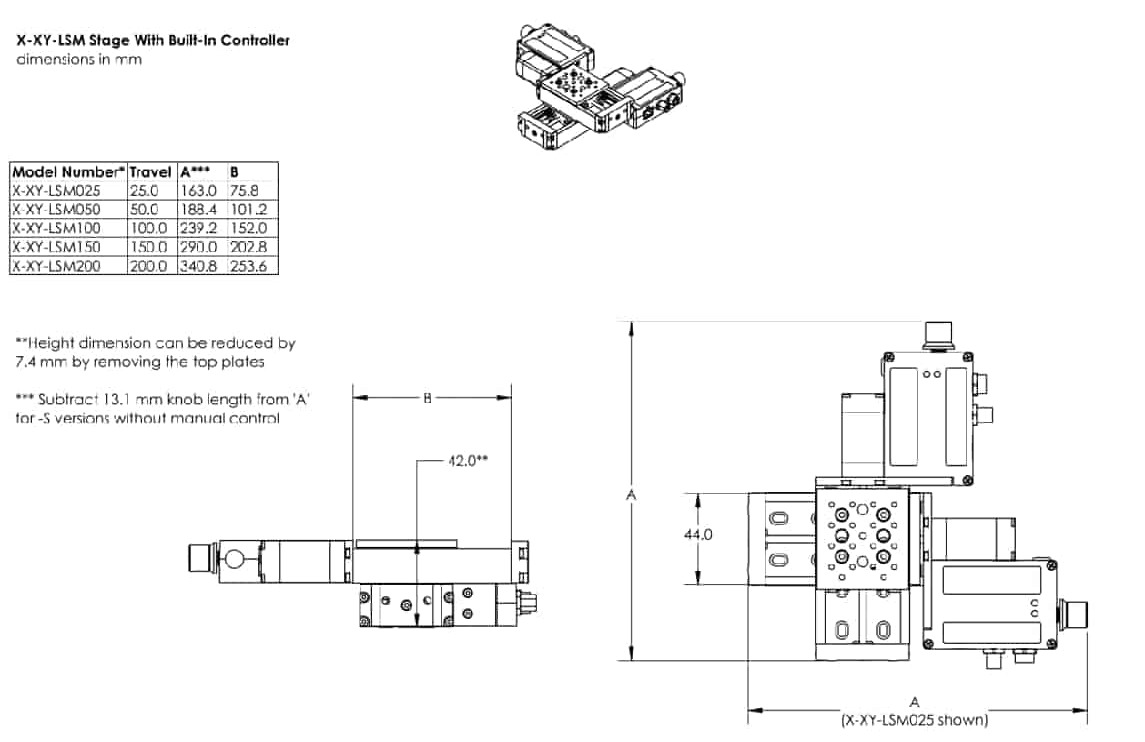

ST-XY-LSM


型号比较

型号 行程（mm） 负载能力(kg) 分辨率(µm) 精度(µm) 重复性（μm） 最大连续推力(N) 峰值推力(N) 回程间隙（μm）
ST-XY-LRT
  ST-XY-LRT0100 100 500 0.496 25 <4 600 600 <45
  ST-XY-LRT0250 250 500 0.496 63 <4 600 600 <45
  ST-XY-LRT0500 500 500 0.496 125 <4 600 600 <45
  ST-XY-LRT0750 750 500 0.496 188 <4 600 600 <45
  ST-XY-LRT1000 1000 500 0.496 250 <4 600 600 <45
ST-XY-LRQ
  ST-XY-LRQxL075 75 100 0.496 15 <2.5 100 150 <21
  ST-XY-LRQxL0150 150 100 0.496 25 <2.5 100 150 <21
  ST-XY-LRQxL0300 300 100 0.496 35 <2.5 100 150 <21
  ST-XY-LRQxL0450 450 100 0.496 60 <2.5 100 150 <21
  ST-XY-LRQxL0600 600 100 0.496 90 <2.5 100 150 <21
  ST-XY-LRQxP075 75 100 0.496 15 <2.5 100 150 <27
  ST-XY-LRQxP0150 150 100 0.496 25 <2.5 100 150 <27
  ST-XY-LRQxP0300 300 100 0.496 35 <2.5 100 150 <27
  ST-XY-LRQxP0450 450 100 0.496 60 <2.5 100 150 <27
  ST-XY-LRQxP0600 600 100 0.496 90 <2.5 100 150 <27
ST-XY-LSQ
  ST-XY-LSQ075 75 50 0.496 45 <3 75 120 <18
  ST-XY-LSQ0150 150 50 0.496 50 <3 75 120 <18
  ST-XY-LSQ0300 300 50 0.496 65 <3 75 120 <18
ST-XY-LRM
  ST-XY-LRM0025 25 50 0.047 8 <4 25 50 <5
  ST-XY-LRM0050 50 50 0.047 15 <4 25 50 <5
  ST-XY-LRM0100 100 50 0.047 30 <4 25 50 <5
  ST-XY-LRM0150 150 50 0.047 45 <4 25 50 <5
  ST-XY-LRM0200 200 50 0.047 60 <4 25 50 <5
ST-XY-LSM
  ST-XY-LSM0025 25 25 0.047 15 <3 25 55 <12
  ST-XY-LSM0050 50 25 0.047 20 <3 25 55 <12
  ST-XY-LSM0100 100 25 0.047 35 <3 25 55 <12
  ST-XY-LSM0150 150 25 0.047 50 <3 25 55 <12
  ST-XY-LSM0200 200 25 0.047 60 <3 25 55 <12






X-MCC多轴通用电机控制器

用户手册:

备注：SIMTRUM 的电动载物台都内置控制器，可通过串联方式连接多个设备（可自行选择是否额外配制X-MCC控制器），实现共用同一电源和一条与电脑相连的数据线，简化连接与管理。

  • 通用驱动：支持控制 1、2、3 或 4 个轴，包括双极步进电机、线性电机或音圈电机，单相最高支持 6 Arms（10 A 峰值）。
  • 控制模式：支持多种控制模式，包括独立轴控制（使用梯形速度曲线）或插补多轴控制（支持直线、弧线或圆形轨迹）。
  • 通信方式：支持多种通信选项，包括以太网、USB 和 RS-232。
  • 设计特点：便于安装到面板、实验板、实验室工作台和机箱中。
  • 联动功能：轴间可锁定同步移动，模拟单轴运行，实现并行运动。
  • 兼容性：X-MCC 系列兼容所有电动载物台产品。与多台设备串联连接时，X-MCC 还可与多个电动载物台产品共享同一电源。





 初始设置

  • 在断电状态下，将外设连接到 X-MCC 的目标轴。
  • 使用 RS-232 的 “Prev” 和 “Next” 接口，将所有集成设备和控制器串联连接。
  • 接下来，为一个或多个设备供电。许多产品通过串联电缆共享电源，每个设备上的绿色电源指示灯应亮起。
  • 下载并安装 Launcher，启动 Launcher。
  • 创建一个新连接，并选择第一个控制器连接的通信端口。
  • 如果检测到多个设备并存在设备编号冲突，Launcher 会重新编号，或者您可以按需手动重新编号。链条中靠近计算机的第一个设备将成为设备 1，下一个设备为设备 2，以此类推。
  • 打开通信端口后，Launcher 的 “My Connections” 页面将显示每个轴的连接状态，并提供建议的操作提示。
  • 激活外设后，可在 Launcher 的 “Basic Movement” 应用中点击归零图标，或旋转 X-MCC 上的旋钮，移动与该轴关联的外设。大多数定位器将在初始时仅以较低速度向一个方向移动，直到到达行程限制的归零传感器，然后即可全行程双向移动。

指示

绿色（设备）- 电源

  • 点亮：控制器正在运行。
  • 每秒闪烁两次：电源电压或控制器温度超出范围。

红色（设备）- 系统错误

  • 点亮/闪烁：发生错误，请联系技术支持。

黄色（设备）- 通信

  • 点亮：正在传输数据。
  • 每秒闪烁两次：带校验和的ASCII命令发生数据包损坏。

黄色（轴）- 轴状态

  • 点亮：外设定位器正在移动。
  • 闪烁：轴通过旋钮（速度模式）进行手动控制，闪烁频率与移动速度成比例。
  • 每两秒渐入渐出：已连接的自动检测外设正在等待激活。

蓝色（轴）- 轴警告/错误

  • 常亮：外设已停用。
  • 每秒闪烁两次：驱动器由于过温、超出电压范围、其他驱动故障、用户请求或急停而被禁用；当外设重新插入轴或设备上电初始化时，也会短暂出现。
  • 在移动期间短暂点亮：轴发生滑动。
  • 每两秒闪烁一次：轴已停滞并停止运行。
  • 每秒两次闪烁：静止轴被强制移位。
  • 每两秒闪烁五次：编码器读取错误，触发FQ或FA警告标志。
  • 缓慢渐入渐出：外设轴已停泊。

配件
型号 描述 重量（kg）
数据电缆
数据电缆以串联的方式连接所有的电动载物台系列产品。它专为运动应用中的弯曲需求设计，最大电流承载能力为4.0安培。
ST-X-DC01 1 英尺（0.3 米）4 针公头到母头 M8 延长电缆 0.03
ST-X-DC02 2 英尺（0.6 米）的 4 针公对母 M8 延长电缆 0.04
ST-X-DC06 6 英尺（2 米）的 4 针公对母 M8 延长电缆 0.08

ST-X-DC15

 15 英尺（4.5 米）的 4 针公对母 M8 延长电缆 0.17
电源适配器
这是一款稳压隔离的 100-240 V 交流输入电源，兼容电动载物台产品。适用于为单个高电流X系列产品供电，或通过级联为多个低电流X系列产品供电。
ST-X-PS12 输出为24 V DC、3.0 A ，连接端为2针5mm间距的端子块。 0.44
ST-X-PS14 输出为48V DC、3.75A，连接端为2针5mm间距的端子块。 0.75
ST-X-PS15 输出为 48 V DC、6.5 A，连接端为2针5mm间距的端子块。 1.7
USB转串口转换线
带M8母头插头，适用于ST-X系列产品
ST-X-USB 这款6英尺（2米）长的M8母头转USB A插头转换线，可以将ST-X系列产品的前端端口连接到计算机的USB端口。每个电动载物台串联链路只需使用一根。 0.06
串行适配器电缆
用于电动载物台产品的带M8母插头的串行适配器电缆
ST-X-SDC 这款 6 英尺（2 米）M8 母头转 RS-232 母头转换电缆允许您将 X 系列产品的上一个端口连接到计算机上的 RS-232 串行端口。 0.09

相关产品

产品 行驶距（mm） 最大负载能力(kg) 精度(µm) 最大速度（mm/s） 最大连续推力（N） 重复性（μm） 默认分辨率(µm)
 XY步进电机载物台 25-1000 25-500 8-45 25-280 25-600 <2.5-<4 0.047-0.496
 XYZ步进电机载物台 25-450 20-25 15-60 26-1000 25-75 < 3 0.047-0.496
 XYM 线性电动显微载物台 130-100/250-100 30-50 5 750 13 < 0.5 /






我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。
