SIMSCOP线扫共聚焦显微镜 | 瑆创光学电子商店

SIMSCOP科研线扫共聚焦显微镜L系列

    共焦显微镜是一种强大的成像工具,其核心是其能够沿线扫描激光或照明穿过样品,同时从该相同线收集发射的荧光或反射光。这种同步方法不仅提供了快速的图像采集,而且还最大限度地减少了失焦光并增强了图像对比度,具有高分辨率、高对比度、动态成像、多层成像等优势和特性。

    与传统的单点共聚焦显微镜相比,瑆科的线扫描共聚焦显微镜(L系列)结合了共焦显微术的原理和快速沿单线或线性扫描获取图像的能力,其扫描成像速度更快;同时,线扫描共聚焦显微镜通常使用较低的激光强度,从而减少了样品的光漂白和光毒性,适用于细胞学研究、神经科学、生物医学、药物研发、生命科学等众多科研领域。

SIMSCOP_L_Series



产品核心特色

  • 高速采集 50fps@1024×1000像素
  • 多波长激光器  支405nm/488nm/532nm/641nm 波长功率可调光束,匹配多种场景科研应用
  • 大视野 (60X: 0.36mm, 40X: 0.54mm)
  • 软件功能 大图像拼接、3D成像渲染
  • 高速线扫描 100mm/s(线宽1mm)
  • 3D景深融合 z轴向分辨率50nm
  • 线扫描焦点调制模块  最大成像深度:600µm

    大视场和高灵敏度

    可用视场(FOV)大,我们的科学级CMOS摄像头可提供多达550万像素的传感器,同时配有60倍物镜(0.36mm)和40倍物镜(0.54mm)以实现最大视场视图。在广泛的应用中,荧光显微镜视场最大化使用正在变得越来越重要,包括大面积细胞的高内容扫描、发育中胚胎的成像、神经元绘图和组织成像。

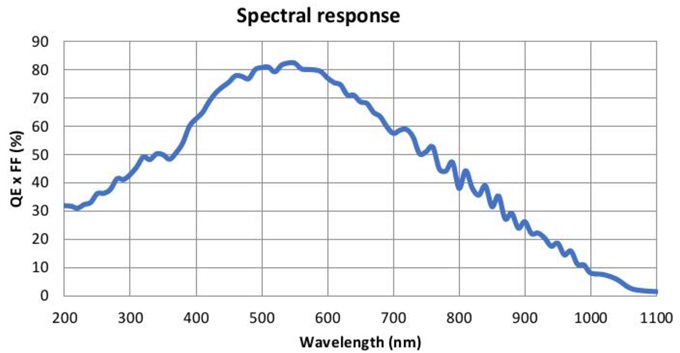

SIMSCOP_L_Spectral_Response

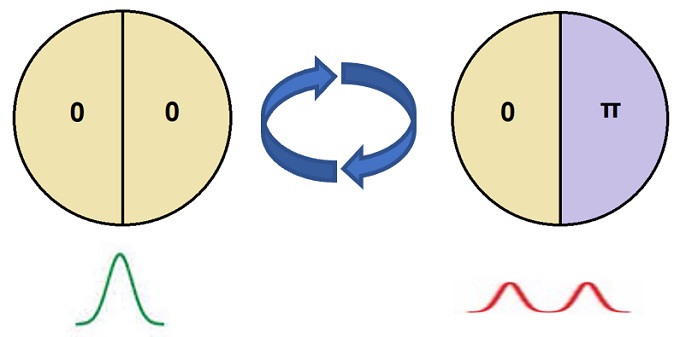

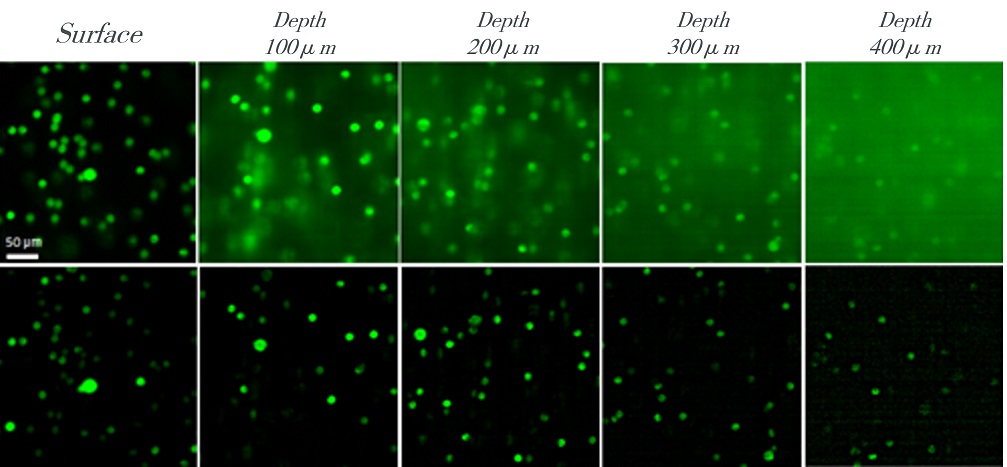

    线扫描焦点调制模块(最大成像深度:600µm)

    线扫描焦点调制模块在共聚焦显微镜的基础上实现更深的穿透深度。将电光调制器和自主设计的液晶相位板组合,仅对焦点处的信号荧光进行强度调制,而杂散光和背景光不被调制。通过调制解调技术的原理,提取到较强的焦区信号,提高图像的信噪比和信背比20~30dB, 进而提高成像深度。此穿透深度大约是常规共聚焦显微镜的2~4倍。

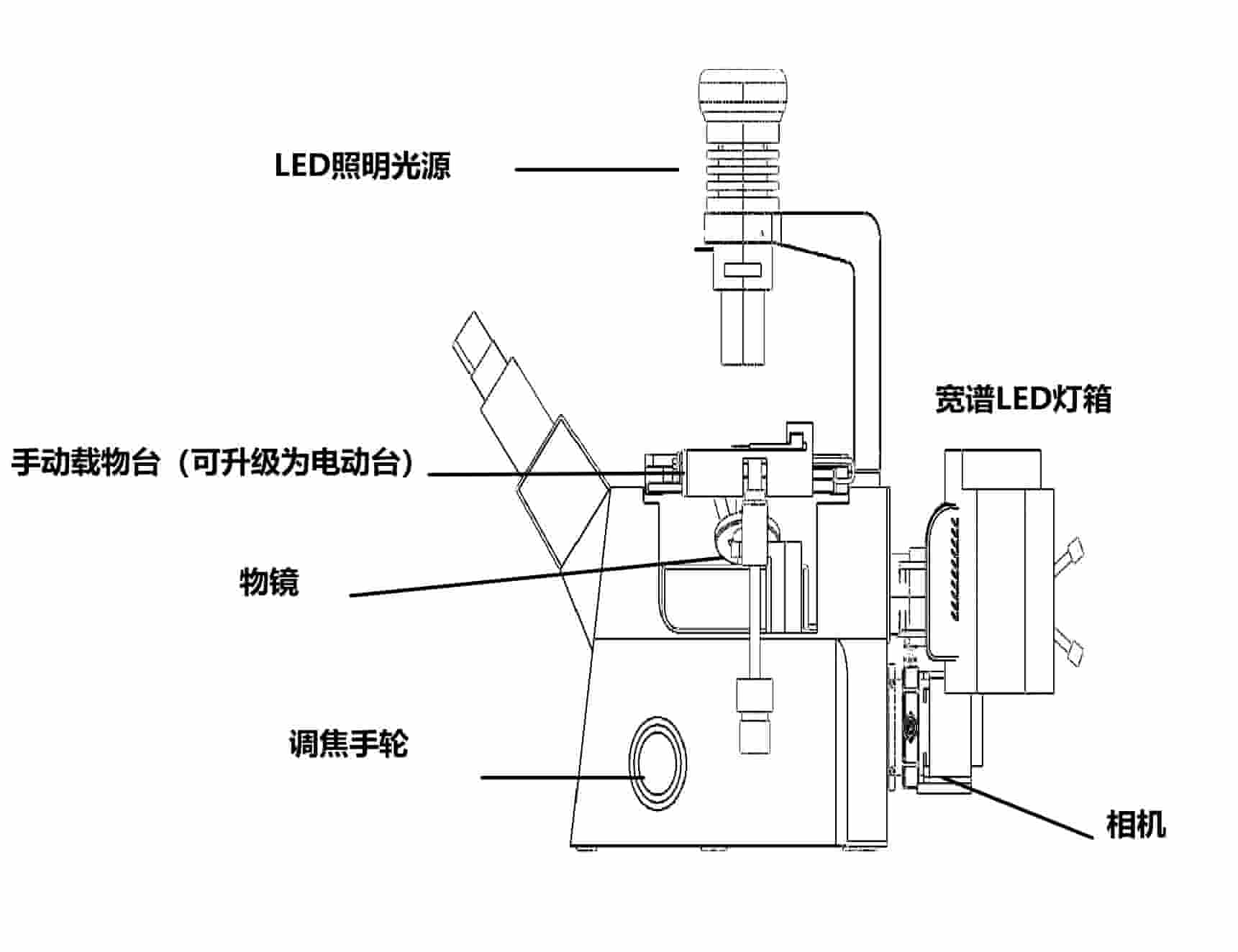

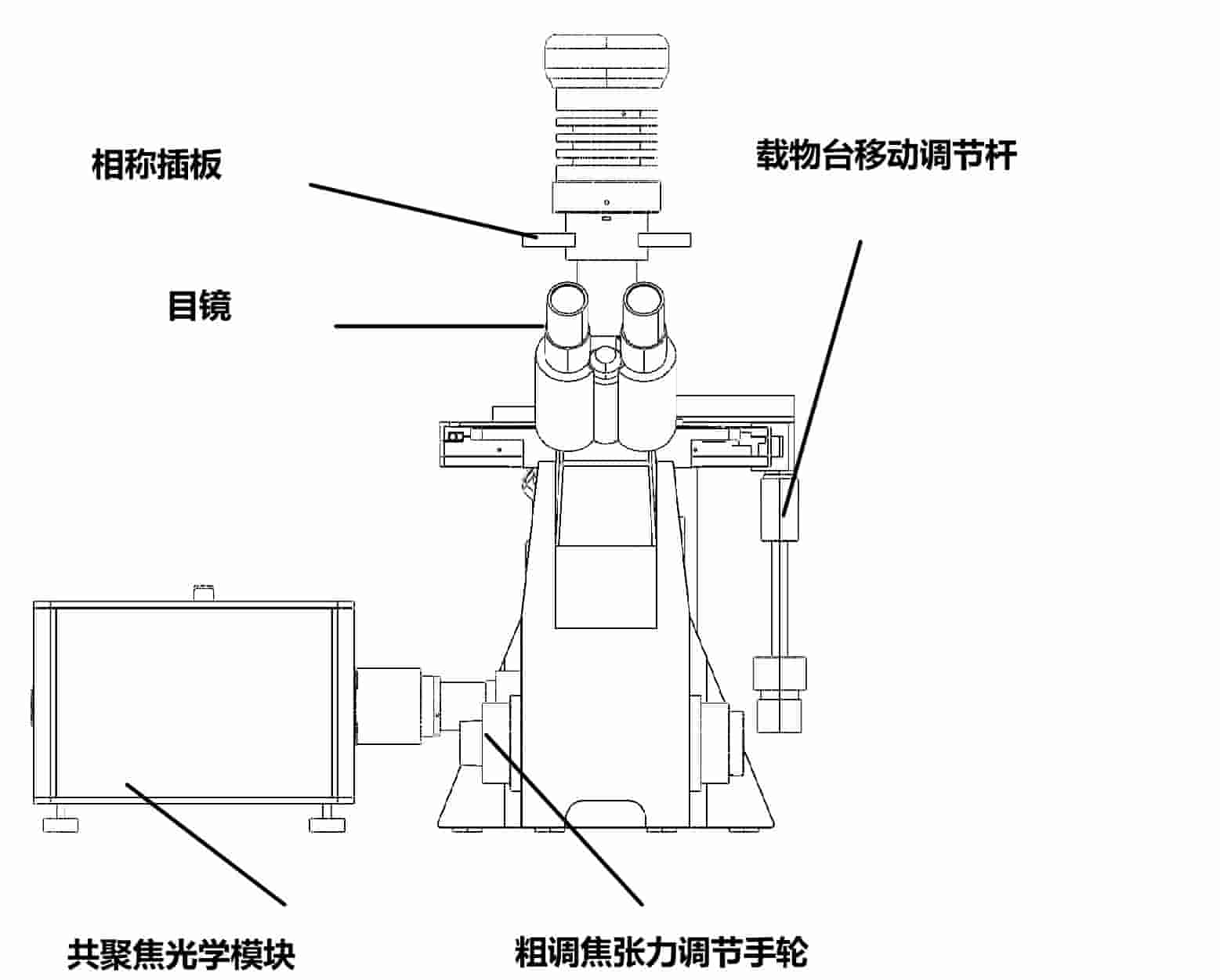

产品模块








产品光路

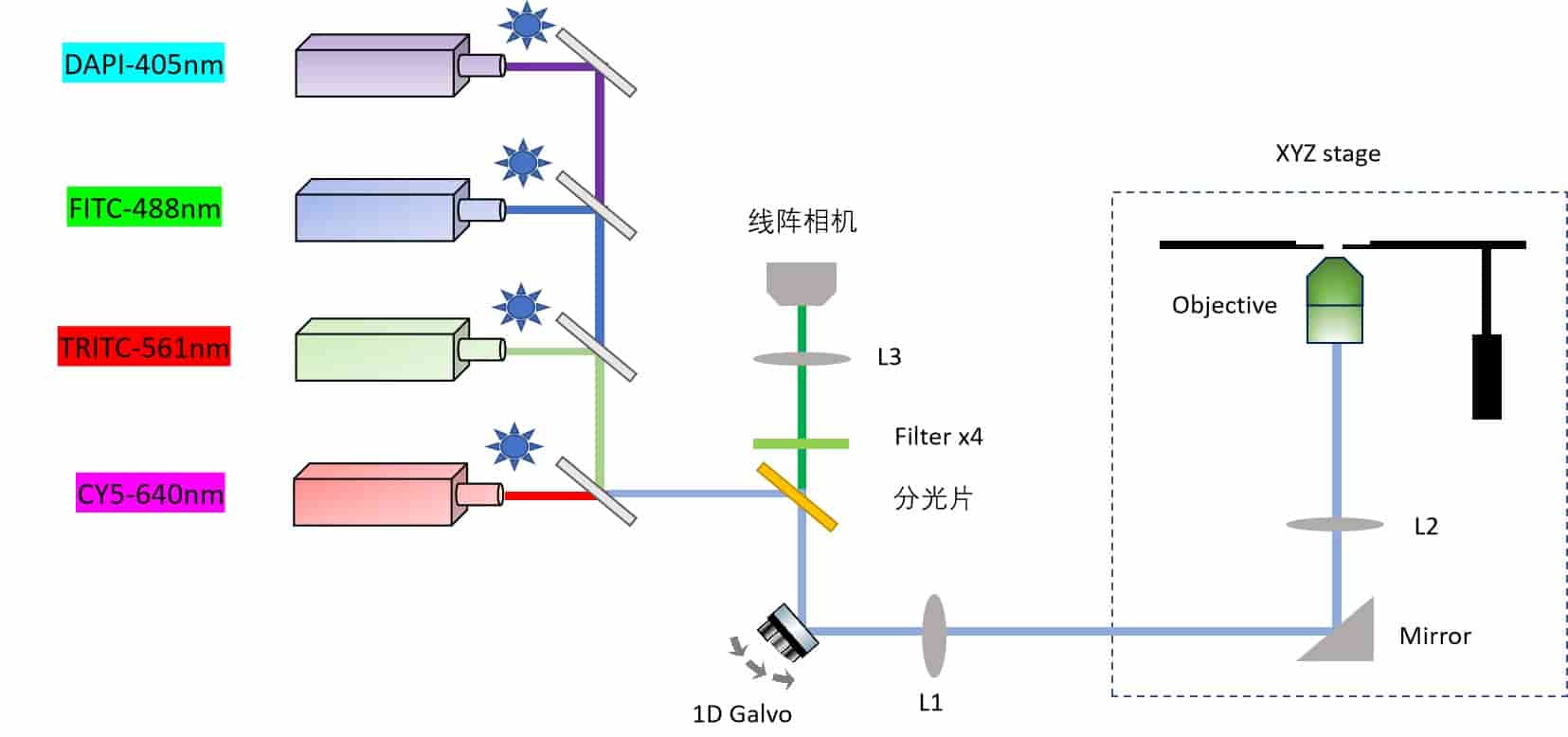

标准配置光路图

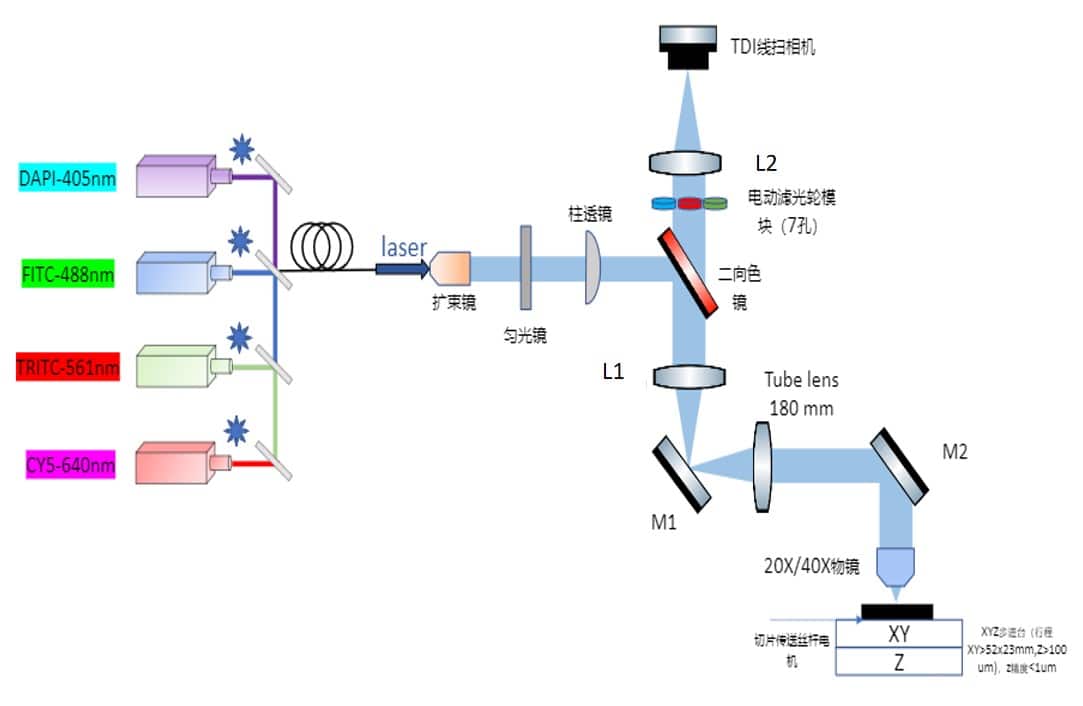

全切片荧光病理线扫描仪显微镜光路

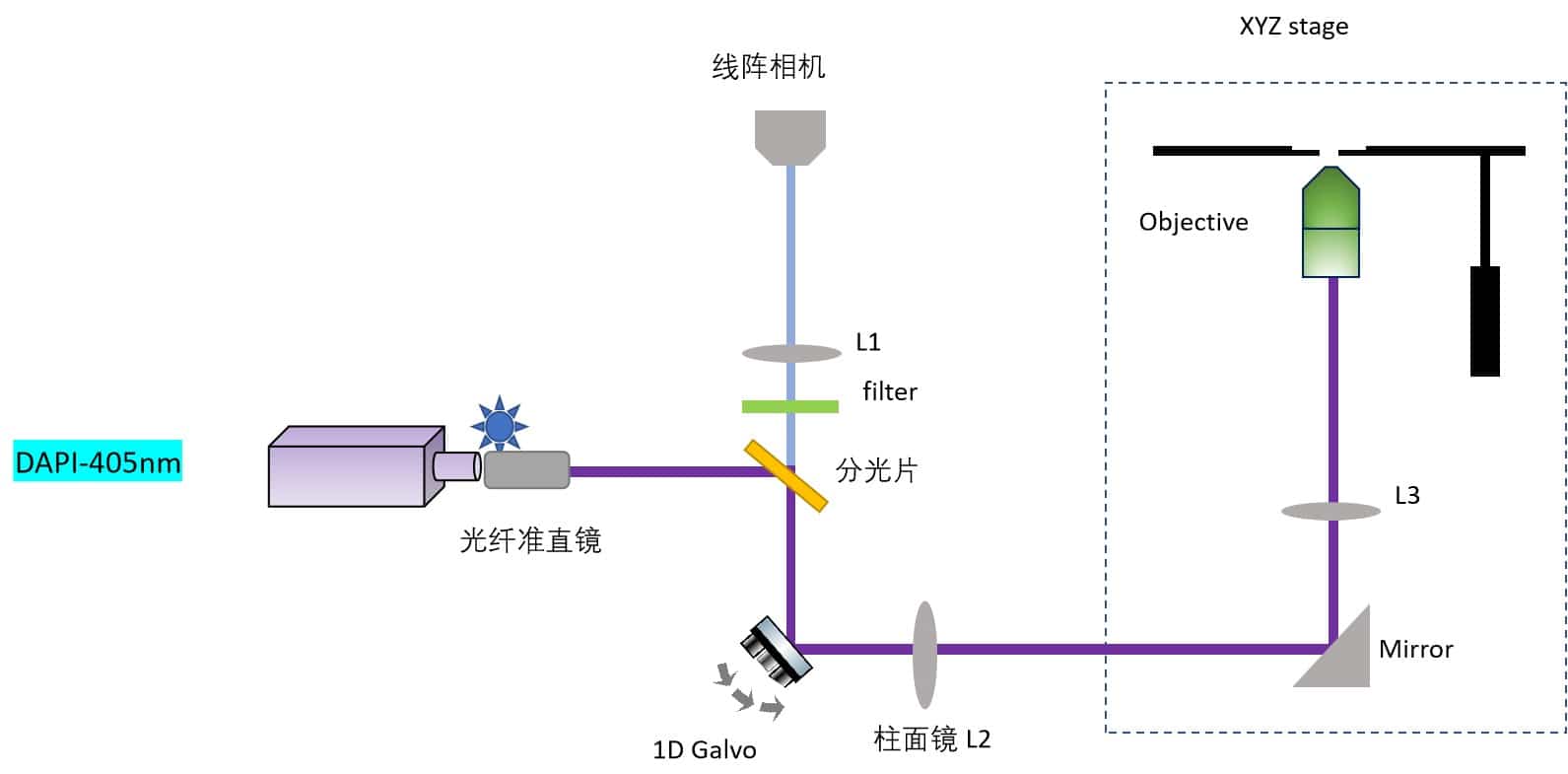

单波长激光器科研线扫显微镜光路









科研线扫共聚焦显微镜系列产品参数

产品手册链接:

参数 L 系列 Research
激光单元 标准波长:405±5 nm/488nm±5nm/561nm±1nm/640nm±5nm
输出方式:单模保偏光纤耦合(TEM00)
单波长输出功率:>20mW
功率稳定性:<1%
光谱线宽<3nm
TTL 调制,1kHz
激光功率调节精度:0.1%, 多波长AOTF 调节功率
注:可选多波长375nm/445nm/473nm/515nm/525nm/532nm/ 633nm/660nm/685nm/785nm/808nm
探测器 BSI线阵扫描相机; 分辨率:4640x256;
Pixel Size:5umx5um
波长:200nm-1100nm;
像素位宽:8/10/12bit;
TDI Stage 64/128/192/256
行频:2 x 2 Binning: 257kHz
3 x 3 Binning: 225kHz
4 x 4 Binning: 200kHz
扫描模块 扫描像素:100 x 100 ~ 2048 x 2048
帧速率:
50fps(1024x1024pixels)
500fps(1024x100pixels)快速扫描模式
XY分辨率 标准扫描模块:230nm@100x Oil objective
深层扫描模块:150nm-200nm
成像深度 标准扫描模块< 100um
深层扫描模块< 600um
视场 5x:1mmx1mm | 10x:0.51mmx0.51mm | 20x:0.26mmx0.26mm |
40x:0.13mmx0.13mm | 60x:85umx85um | 100x:51umx51um
电动滤光模组 4 sets
DAPI EM 445nm/50nm
FITC EM 530nm/50nm
TRITC EM 605nm/60nm
Cy5 EM 695nm/40nm
目镜 WF10X/23平场目镜,高眼点;对中望远镜
目镜筒 45°倾斜,瞳距调节50  75mm,视度可调
物镜转换器 五孔内定位转换器,滚珠轴承内定位
样品台 手动:固定式载物台240mm×260mm;移动范围:135mm×85mm
电动:最小步进:50nm; 重复定位精度:±0.1um;
最大速度:≥100mm/s    台面尺寸≥270x170mm
有效行程:X:1100mm Y:75mm   最大负载能力:>1KG(水平)
Z轴驱动 对焦分辨率/最小步长0.05μm, 重复定位精度+/-0.2μm,最大行程10mm
调焦机构 粗微调同轴,配有限位装置和锁紧装置,低手位同轴调焦手轮,微调手轮格值1μm
透射照明系统 暖光LED,亮度连续可调
LED旋钮式亮度调节器
聚光镜:超长工作距离72mm,数值孔径NA=0.30,配三孔相衬环板
落射荧光照明系统 多波段LED光源MG-100
6孔位荧光模块
紫外(U)EX:375/30nm;DM:415;EM:460/50nm
蓝色(B)EX:475/30nm;DM:505;EM:530/40nm
黄色(Y)EX:540/25nm;DM:565;EM:605/55nm
红色(R)EX:620/50nm;DM:655;EM:692/45nm
软件功能 多色荧光定位处理,Z - stack数据处理, 大图像拼接, 图像分析, 成像数据管理, 3D成像渲染

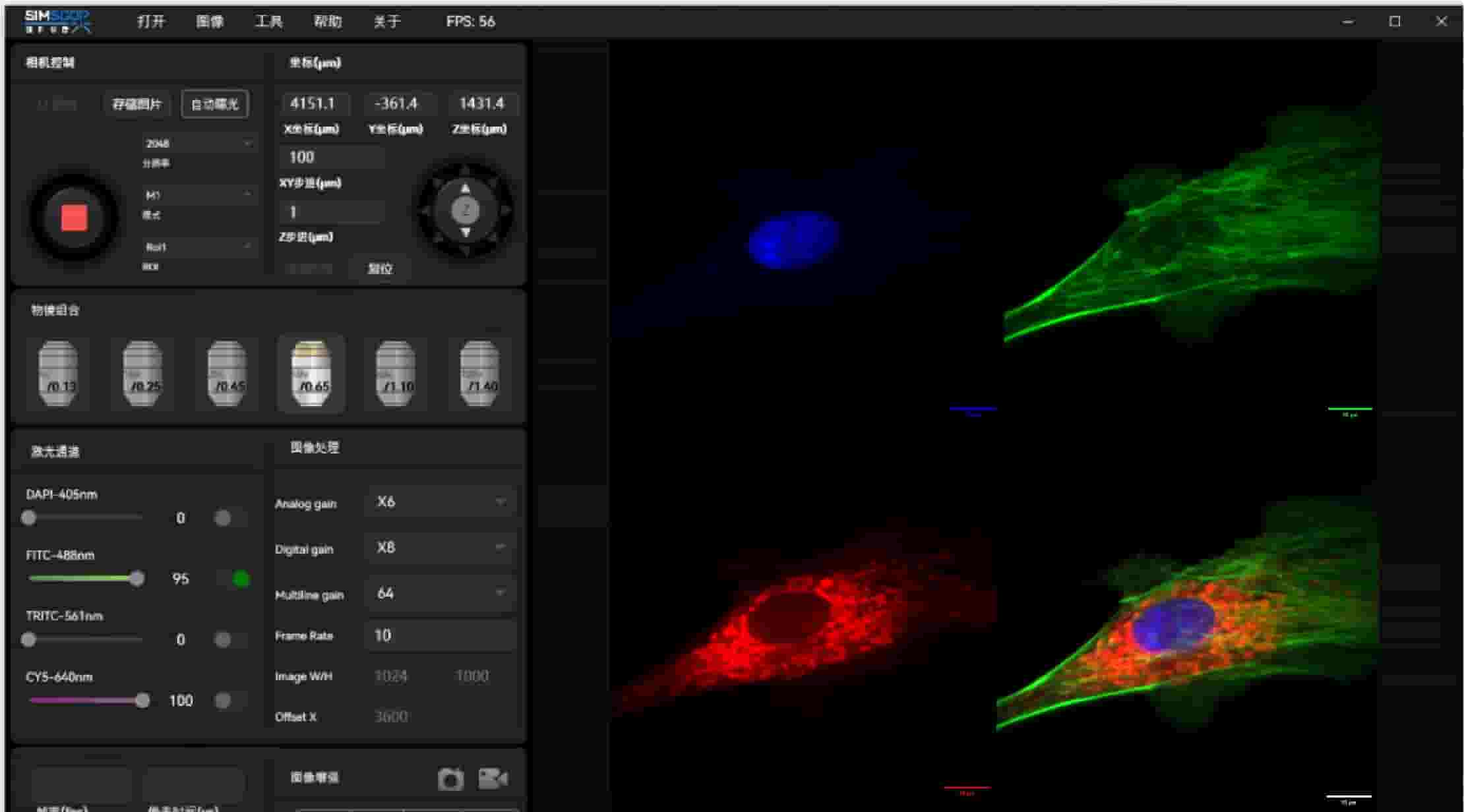

SIMSCOP L系列共聚焦显微镜软件的主要功能



软件介绍及功能特点:

1.多功能硬件控制

  • 完成激光、相机和电机载物台等硬件组件进行交互,实现对它们的控制和参数设置。
  • 用户可以通过软件界面进行交互,调整物镜组合和配置参数,以满足不同样品的成像需求。

2.共聚焦图像采集

  • 支持高速图像采集,捕获动态过程中的变化。
  • 实时预览:允许用户实时观察样品成像,调整参数并及时获取结果。

3.共聚焦图像处理

  • 提供图像处理功能,如去噪、增强、伪彩色等,优化图像质量。
  • 支持三维重建,通过多层次成像数据,实现三维样品结构的重建和可视化。
  • 支持大图拼接功能,可以多对个获取的图像进行拼接,还原全局的样本形貌。

4.预览与存储

  • 支持实时预览,允许用户实时观察样品成像,调整参数并及时获取结果。
  • 数据存储与导出:支持将采集的图像和数据进行存储,并导出为常见的图像格式和数据格式,  方便后续分析和处理。

                  BPAE细胞观测





  BPAE cells#1-60X-DAPI&FITC-线扫

 BPAE cells#1-60X-DAPI&FITC

 BPAE cells#2-60X-DAPI&FITC&cy5



共聚焦显微镜二维成像效果
相比于常规共聚焦显微镜,瑆科线扫共聚焦显微镜L系列成像更加清晰,背景噪声更低,图像边缘更加锐利



常规共聚焦



Advance L 系列

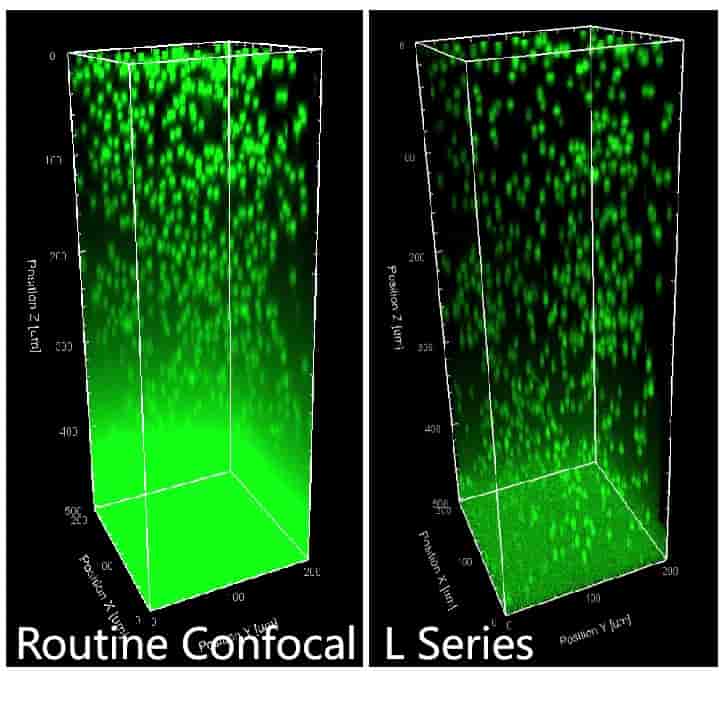

 共聚焦显微镜三维成像效果
