电探针温度台 | 瑆创光学电子商店

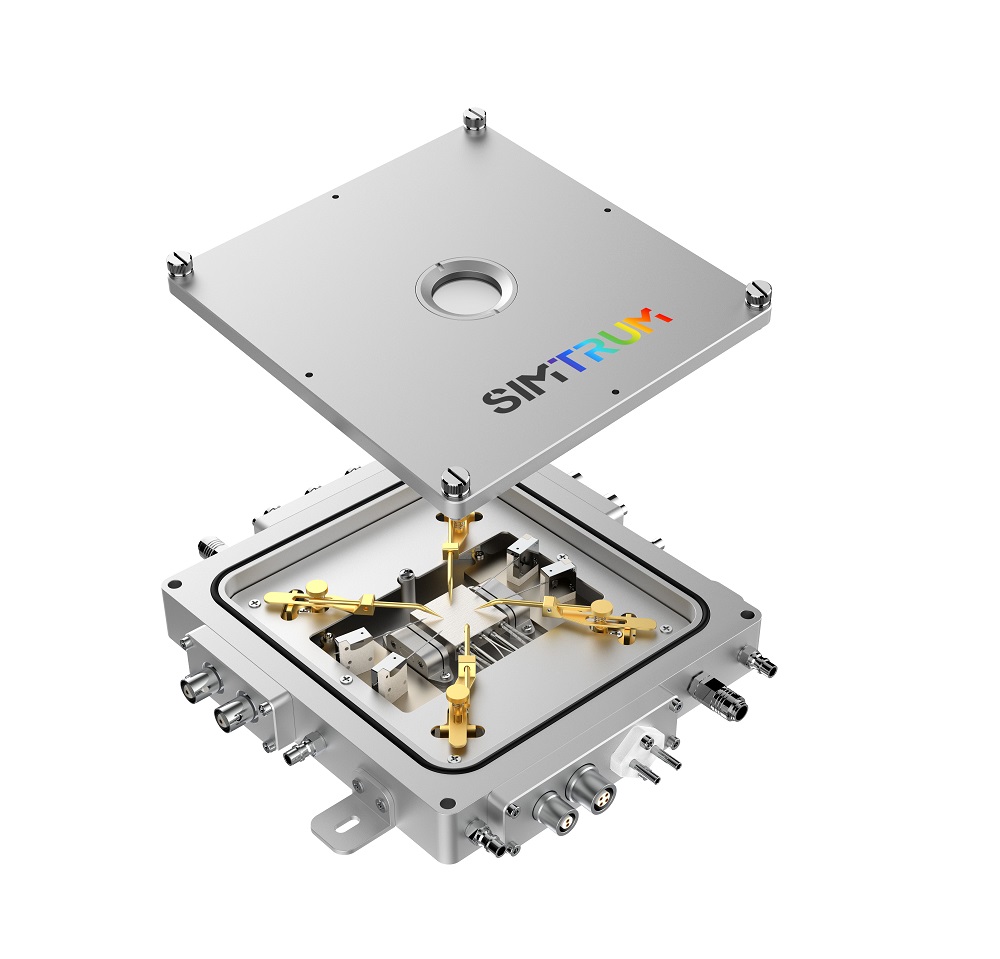

电探针温度台
电探针温度台是一种旨在表征材料研究加热和冷却阶段电气性能的温度依赖性的产品。



基于光学温度级,增加了一个电气模块。通过在测试过程中移动针针,针尖可以与样品表面的任何区域接触。电信号通过连接到持针器的接线传输到仪器进行电气测试,并分析材料在可变温度下的电气性能。

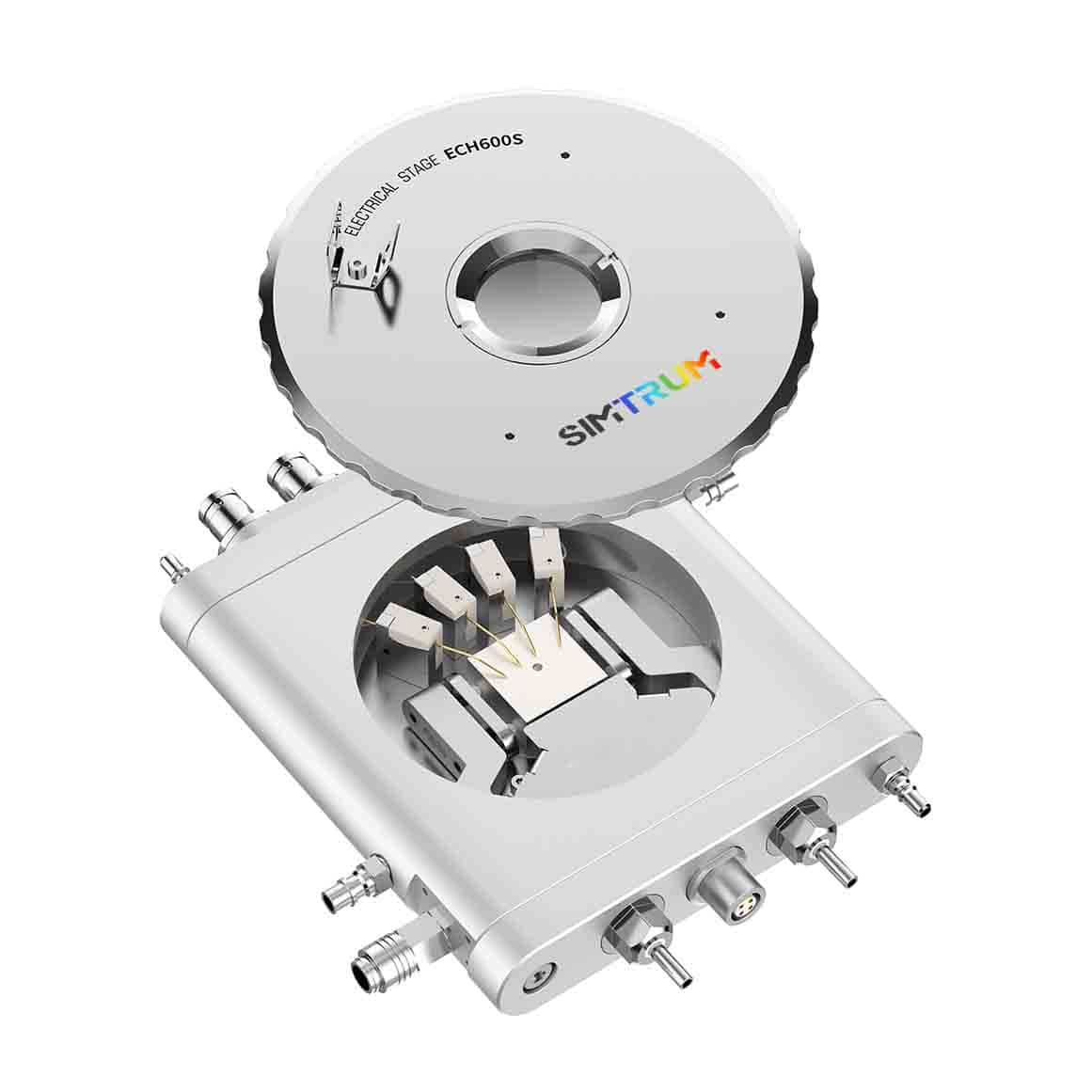

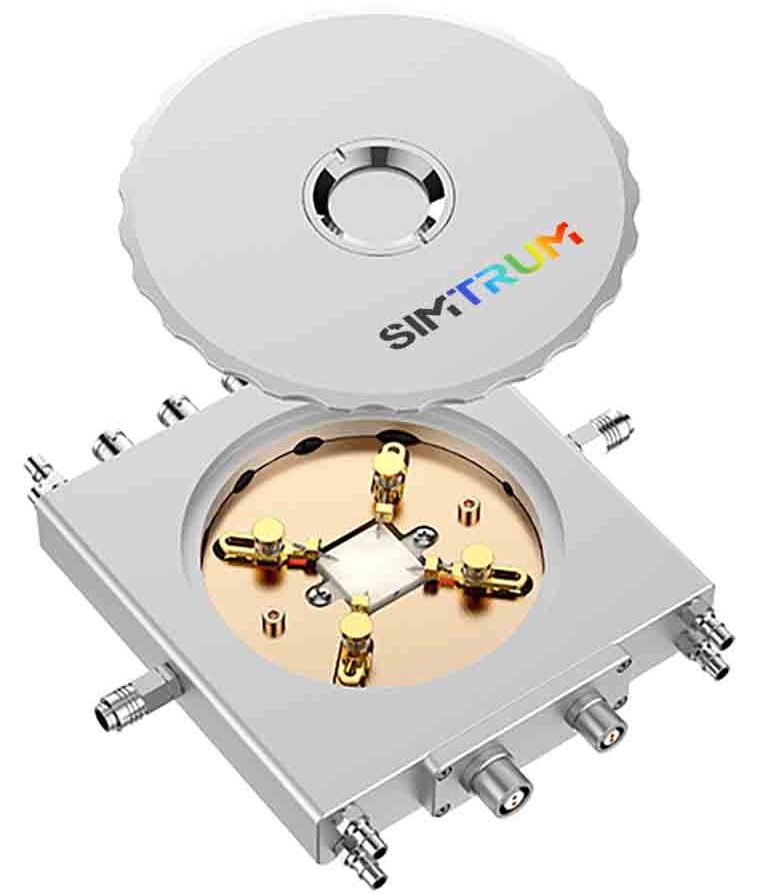

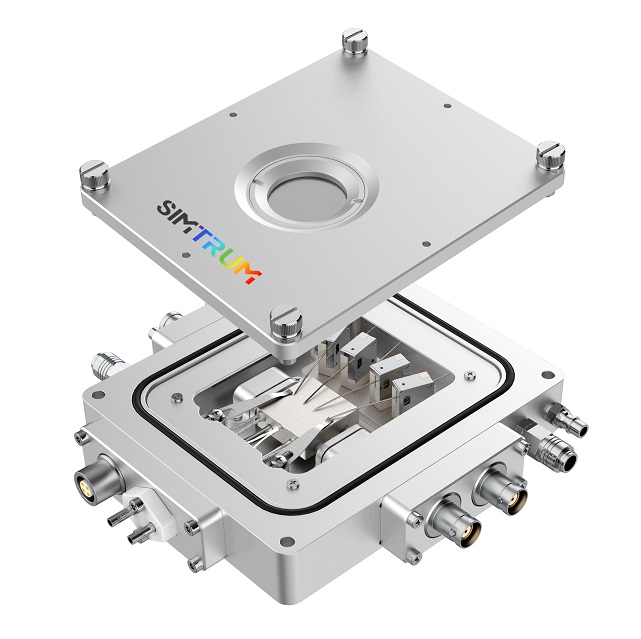

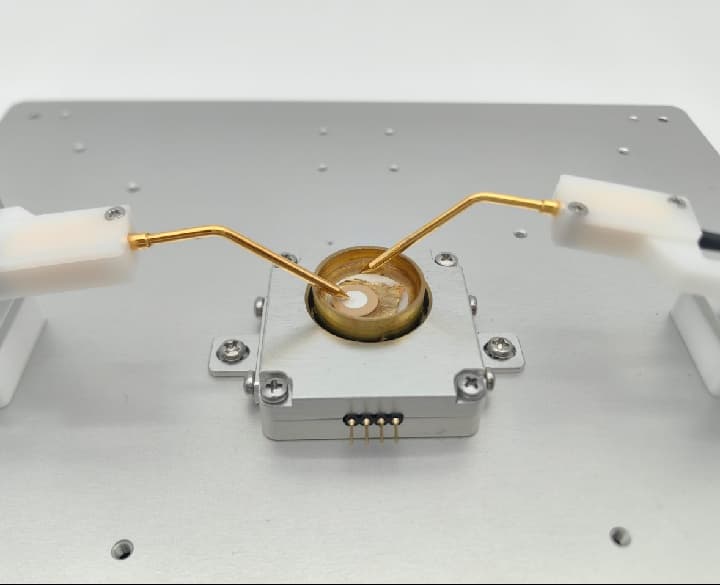

固定探针 磁铁微型探针

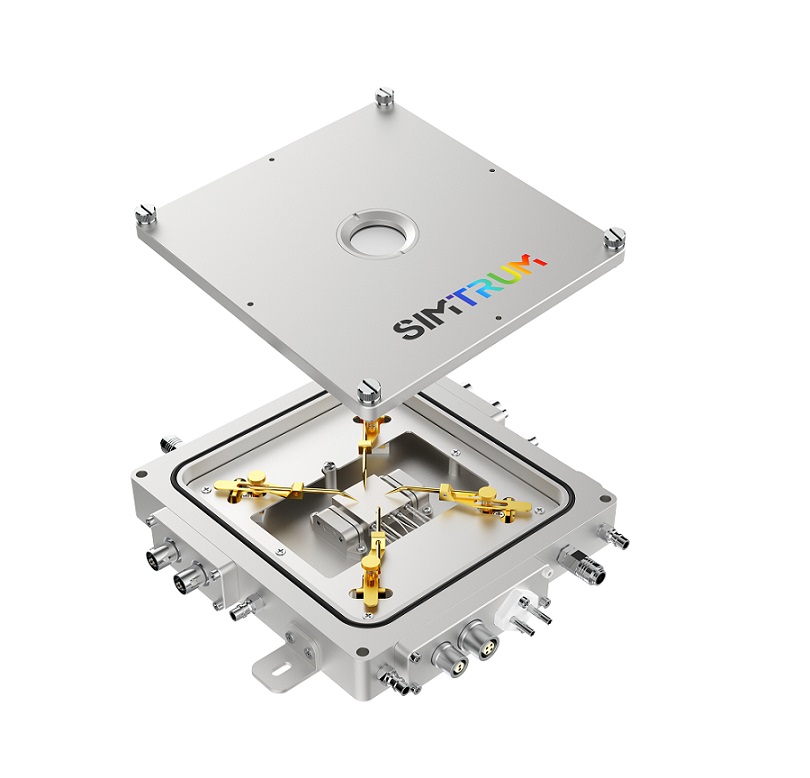

固定探针+磁铁探针


特征

● 温度范围:-190 至 600°C,温度

控制精度 ±0.1°C

● 气密室可通过保护气体

● 可升级的真空室 (10-3 mbar)

● 升压和降温,0-60°C/min

● 支持多探头测试(最多 8 个)

● 可升级的三同轴 BNC

● 支持按需定制

温度控制系统


腔室类型

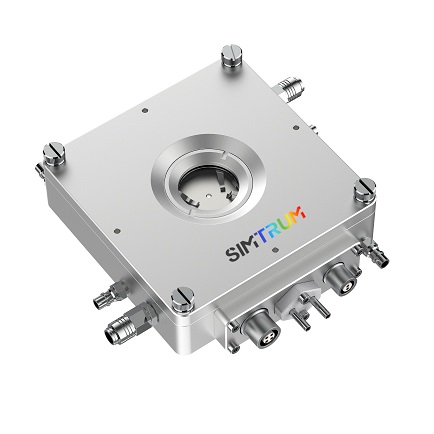

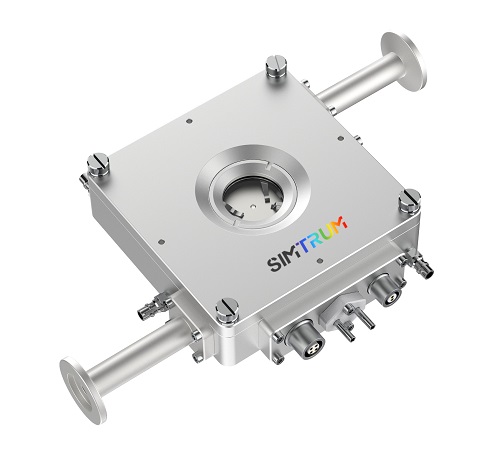

                                                                           气密 保护气体可通过                                            真空 - 泵压力可达 10-3 mbar

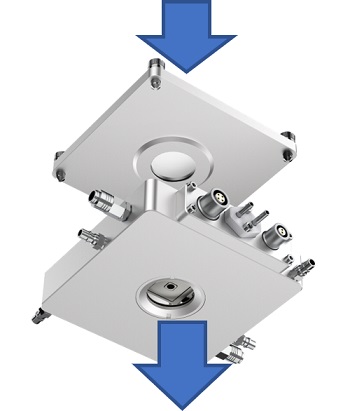

透光模式



反射模式 阶段 瞬态模式  (2mm Stage hole)

探头类型

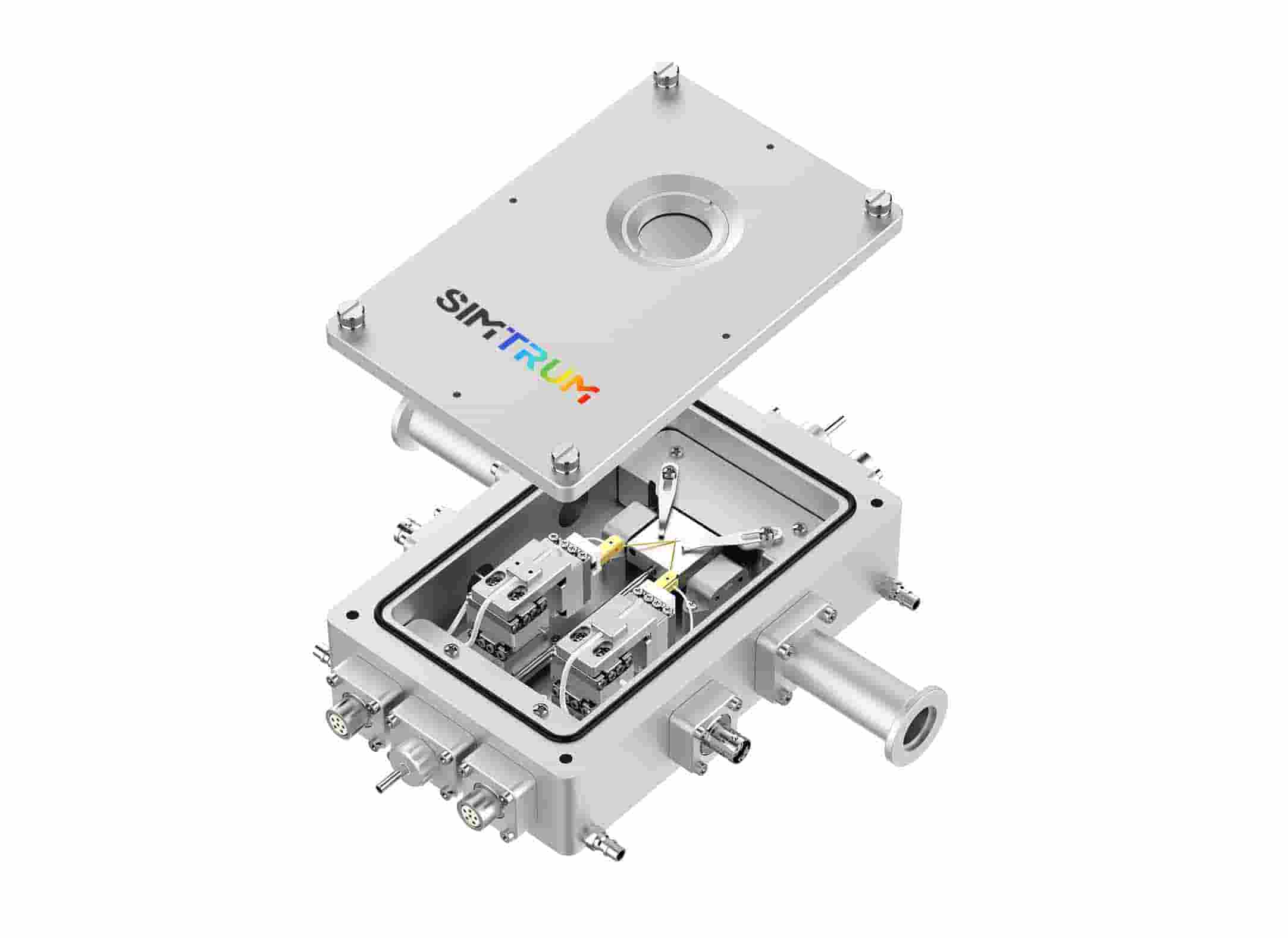

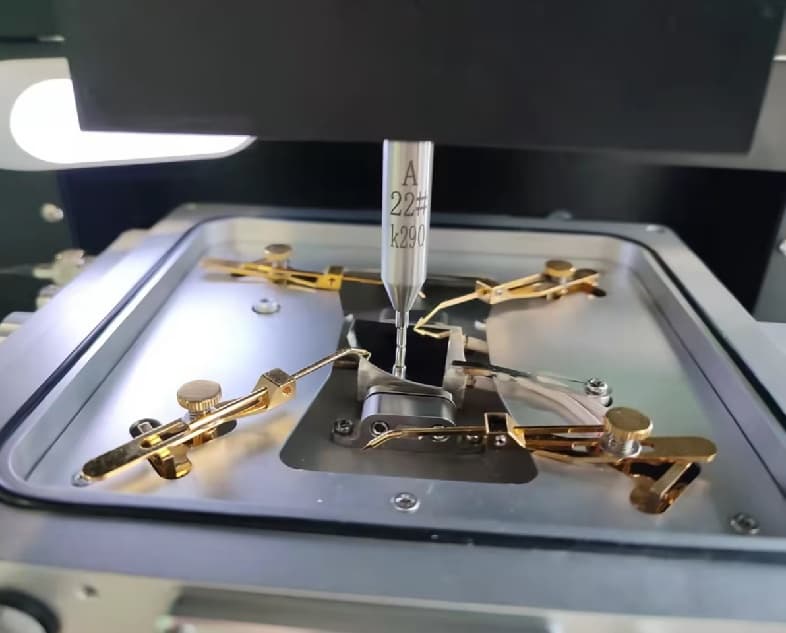

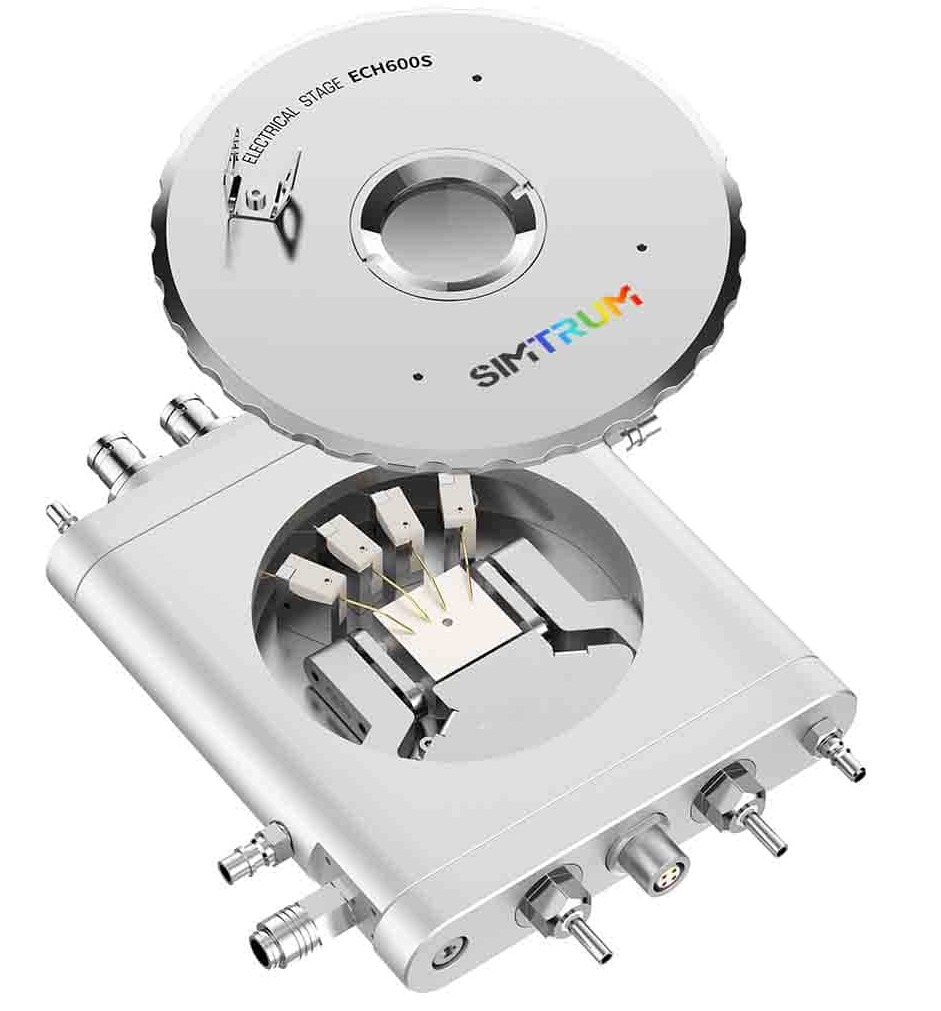

                                                                                              固定探针                                                                                             磁性探针



                                                        定制光接口定制腔室                                                         定制腔室





液氮消耗



1)最大液氮消耗量为1L/h,保持在-190°C;

2)正常使用0.5L/h,高低温变化。

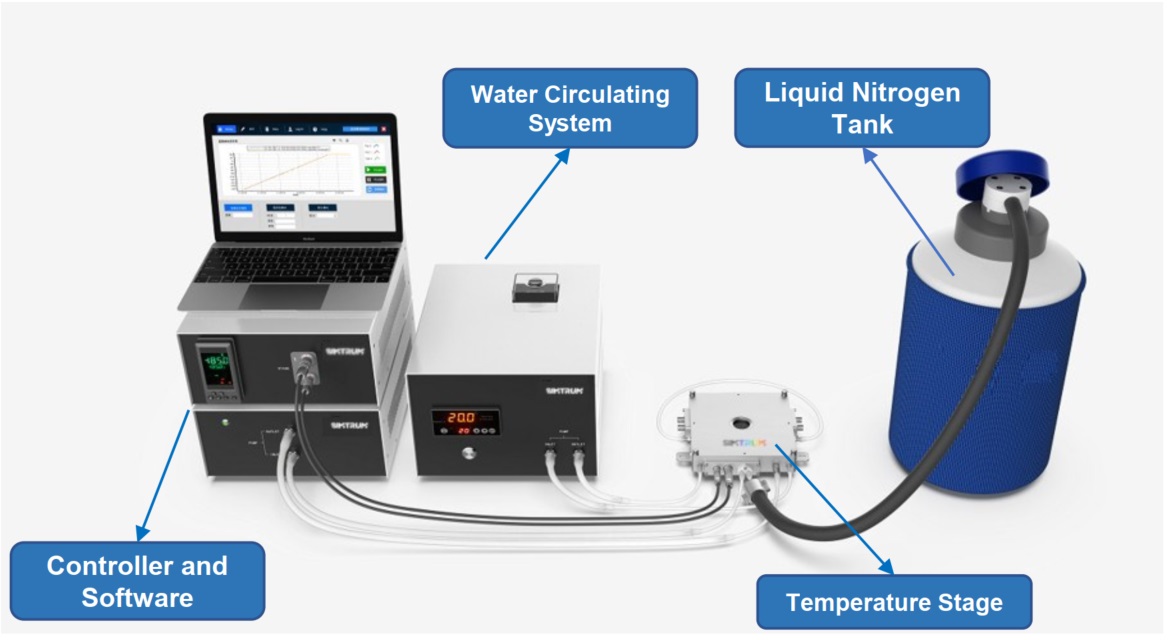

冷却水系统

水循环系统是用于超低温或高温环境的必需设备。

它连接到温度控制室:

● 对于低至-190摄氏度的低温应用,它可以防止水蒸气在温控室和室内发生凝结。

● 对于高温应用,它可以将温控室壁冷却至室温,以确保安全。

水循环系统

(温度控制)




产品规格和手册

产品手册链接:





  PE120-25-P4 CRYO600-190-P4 RTH600/1000/1500-P4
  冷热方式 半导体冷热 液氮致冷,电阻加热 电阻加热/红外加热
  温度范围 -25~120℃  OR -15~100℃   * -190~600℃   * RT~600 1000℃  or 1500
  温度稳定性 ±0.1℃ ±0.1℃ (-190~-120℃:±0.3℃) ±0.1℃(<600℃)±1℃(>600℃)
  温度分辨率 0.1℃
  升降温速度 0~10℃/min   0~30℃/min,最大150℃/min 最大升温速度200℃/min
  温控方式 PID
  温度传感器 PT100 PT100  热电偶
  光路 反射光路   *可升级为透射光路 反射光路   / 透射光路   *
  视窗材质 / 石英玻璃(可手动拆卸更换)
  视窗尺寸 / Φ25mm
  物镜工作距离 最小0.1mm 7mm 10.5mm
  透光孔 / 默认无透光孔    *可升级增设透光孔 默认无透光孔    *可升级增设透光孔
  视窗除霜 / 负温下吹气除霜 /
  样品台尺寸 40x40mm * 20x20mm 20x20mm
  样品台材质 铜质  银质 陶瓷
  外形尺寸 74x74x18mm * 116x104x25mm 116x110x25mm
  样品腔高度 / 6mm 9.5mm
  腔室 / 气密  *可升级真空腔室
  外壳冷却 / 循环水
  探针 / 2个/4个磁吸式探针座 4个固定探针座
/ 手动定位*
  探针接口 BNC接口*可选SMA接口 / BNC接口*可升级三同轴BNC
  样品台面电位 默认电悬空   *可选电接地







温度范围选择



低温级-190 至 600°C

低温可选  -190°C  -180°C  -160°C  -120°C  -100°C  室温

高温可选  400°C  600°C

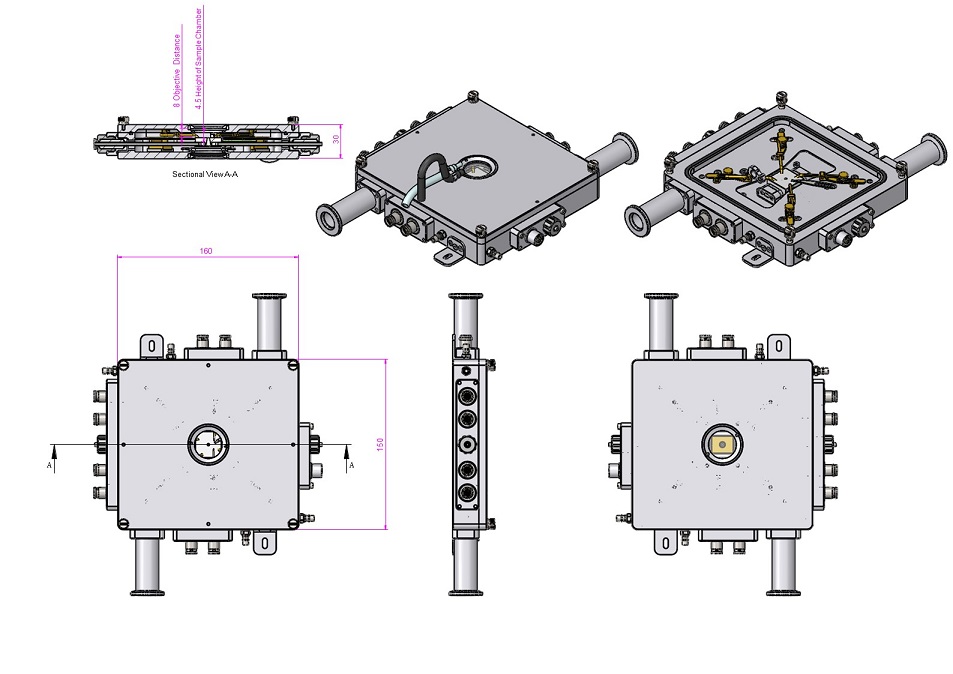

                         图纸






应用 1

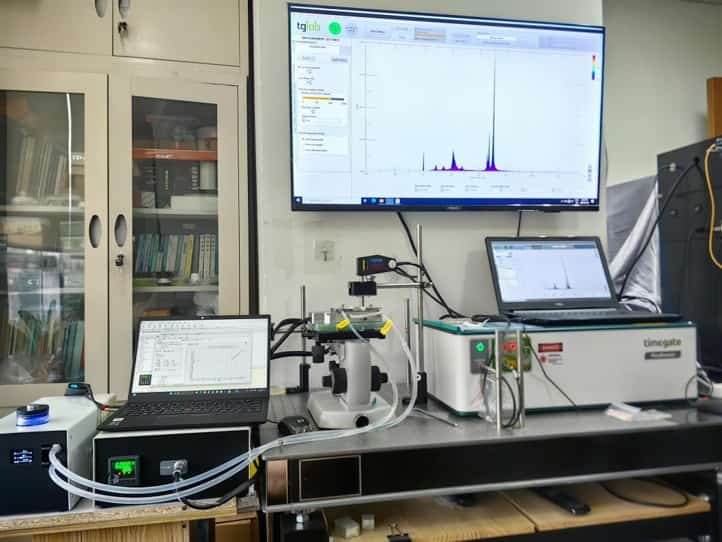

● 用于裸芯片SPAD(APD)的TCSPC测试解决方案

● 用于封装SPAD(APD)TO46或T08的TCSPC测试解决方案

产品手册链接:



自由空间裸芯片 SPAD TCSPC 的测试系统





光纤载毛芯片SPAD TCSPC测试系统

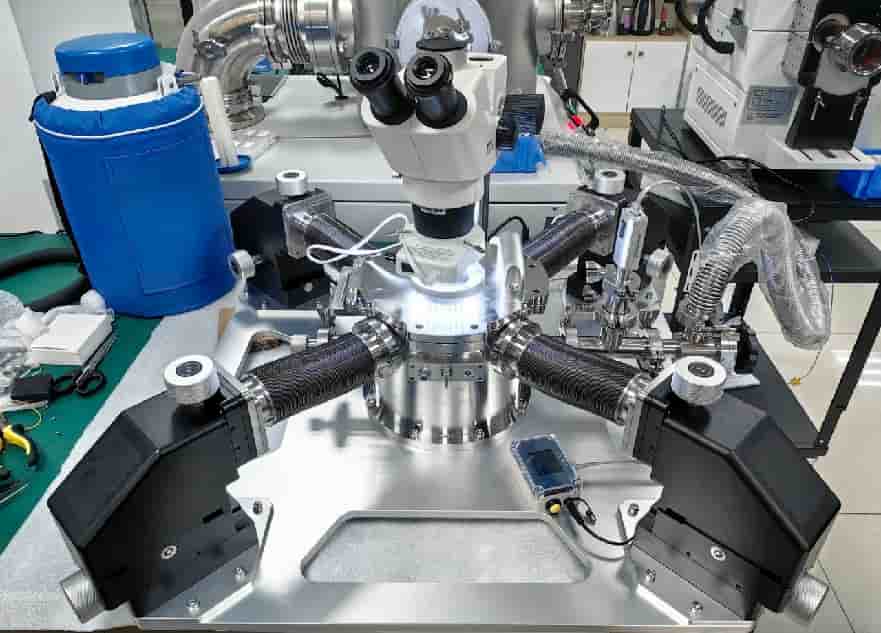

用于70K冷却的定制光纤低温台系统

● 定制光纤插入测试室,85度光输出角度。

● 用于光纤对准的俯视图和侧视图可见变焦视觉系统。

● 2个调节探针臂进行电子信号测试,低温台温度可达-77K(LN2)。









应用 5

OLED材料温度变化测试



应用 6

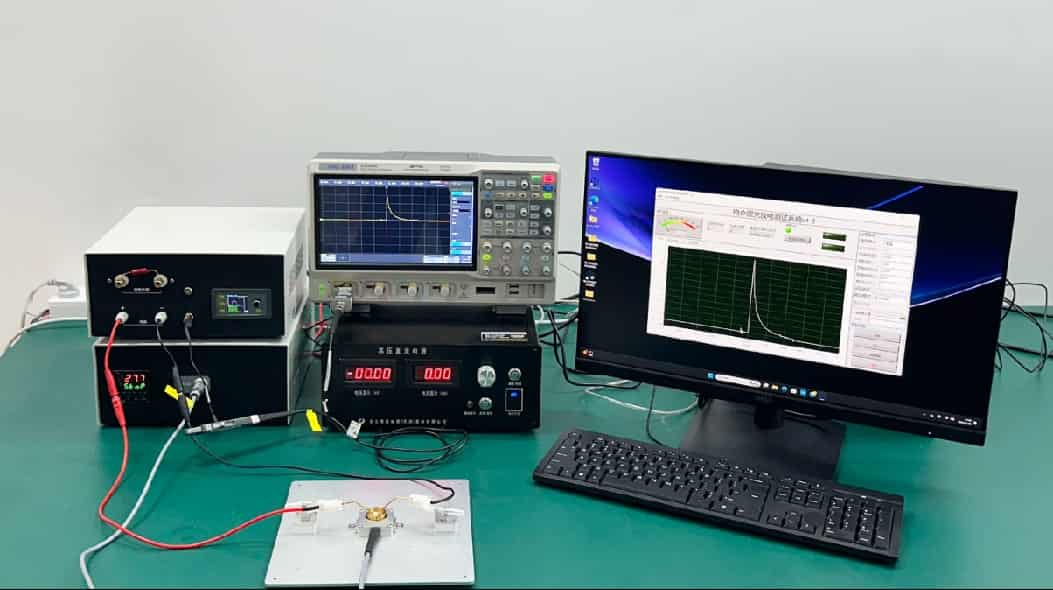

半导体材料温度变化试验

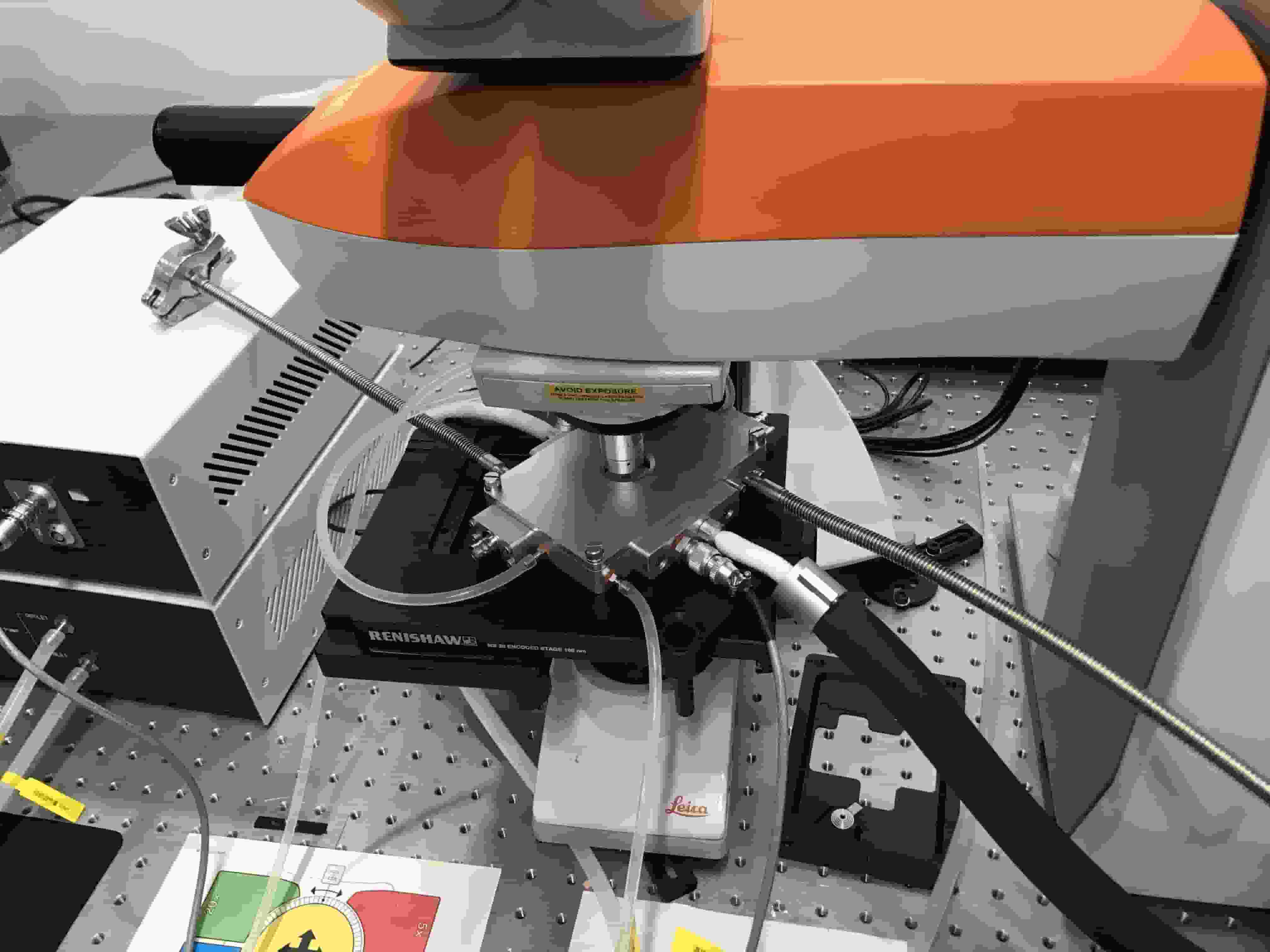

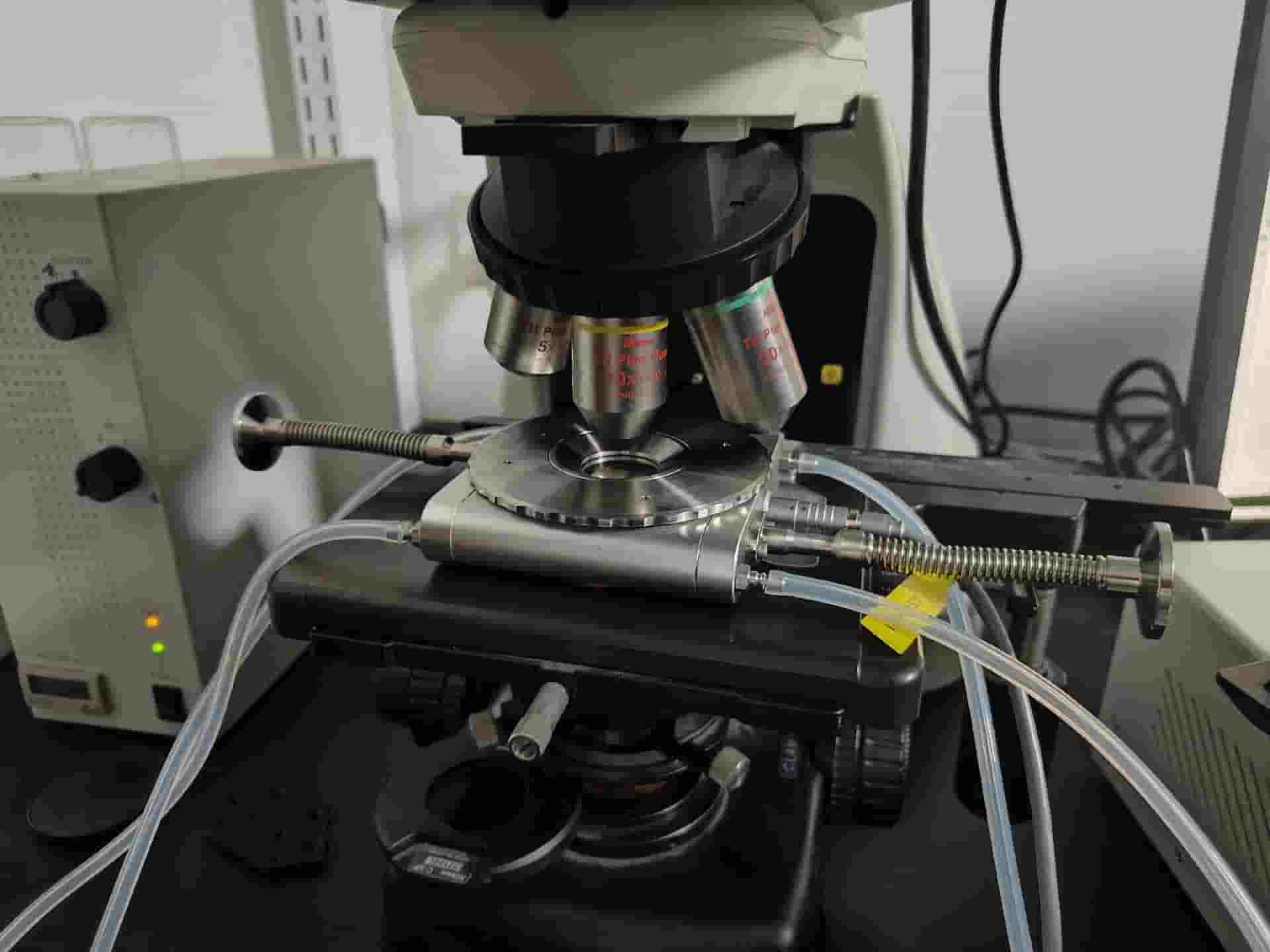

材料光谱温度变化测试   显微镜温度变化测试








  温度范围 腔室类型 光路 电动探头臂

光学加热 & 冷却阶段

-190°C 至 1200°C 气密或真空密封 透射或反射

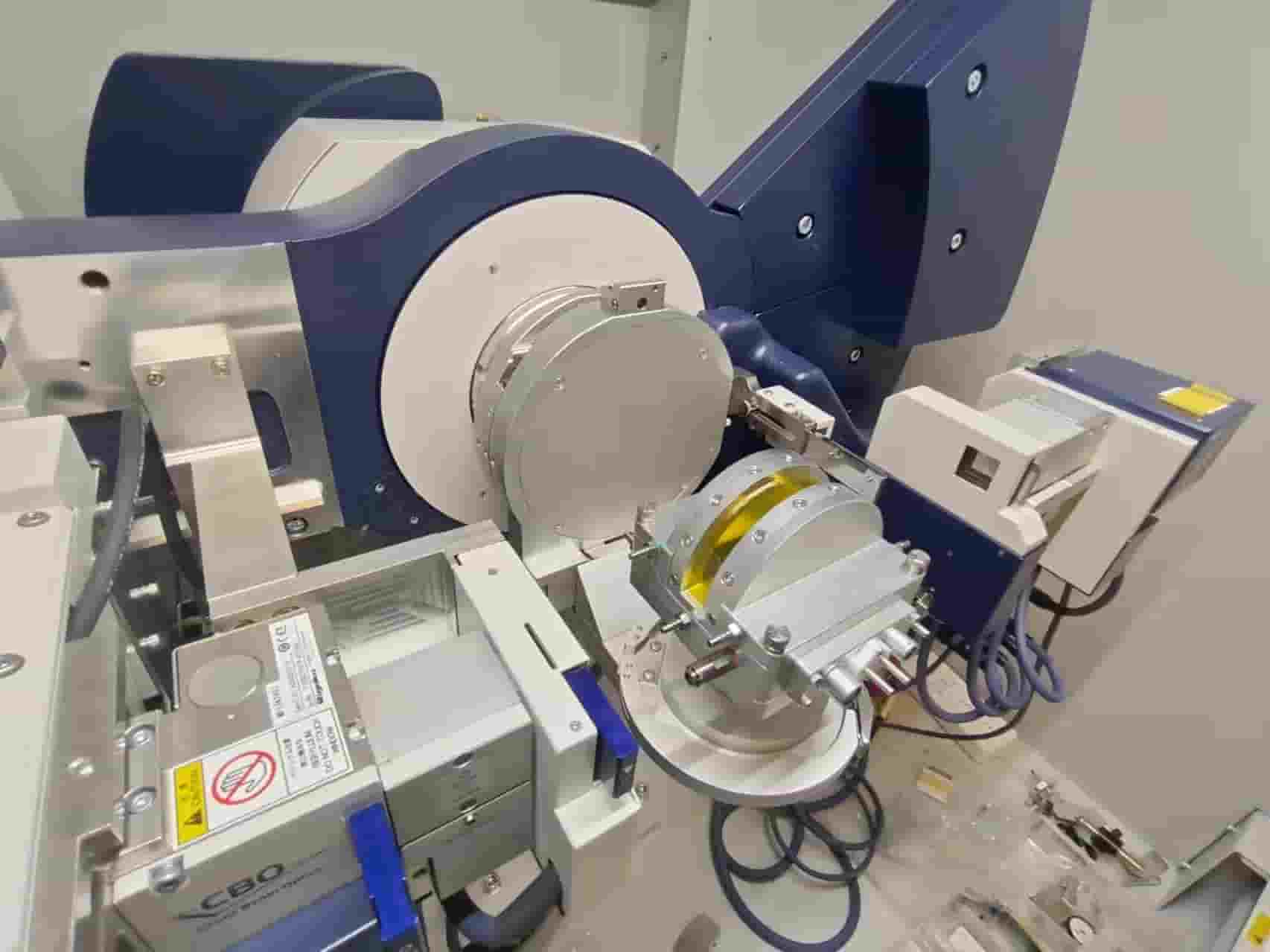

XRD温度控制台

-190°C 至 1200°C 气密或真空密封 透射或反射   否 (可定制)

电探头温度载物台

-190°C 至 600°C 气密或真空密封 透射或反射  固定探头臂

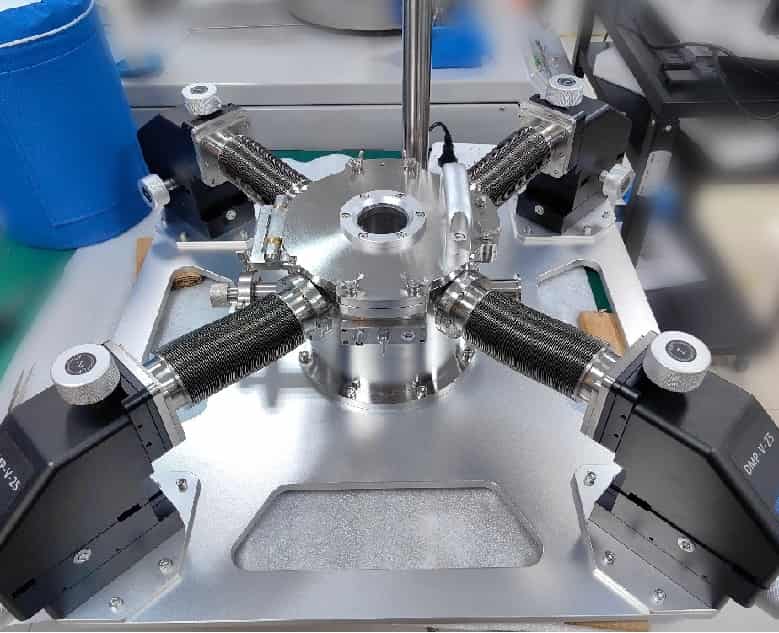

电探头温度站

-190°C 至 600°C 气密或真空密封 透射或反射   可调式探头臂

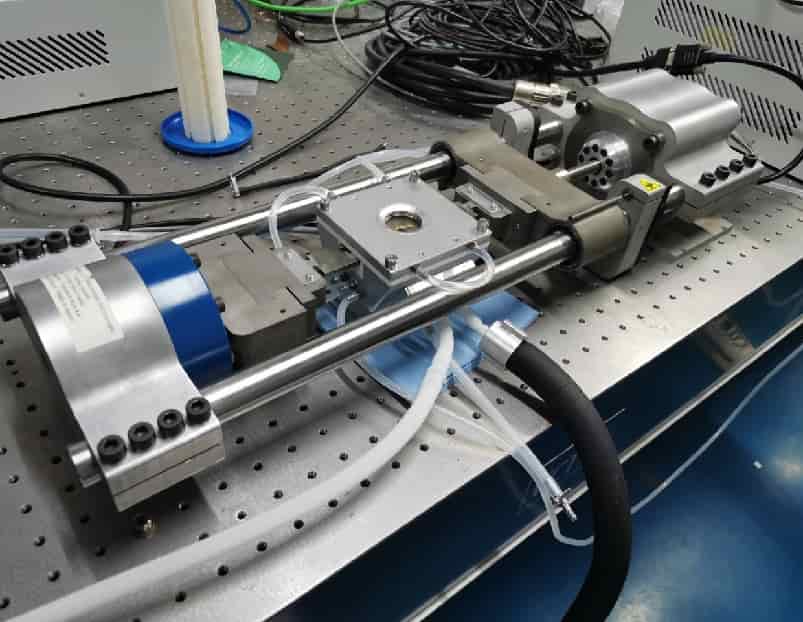

拉伸应变温度阶段

-190°C 至 1200°C 气密或真空密封 透射或反射   否 (可定制)





SIMSCOP P Series Laser Scanning Confocal Microscope SIMSCOP单点共聚焦显微镜
SIMSCOP L Series Line Scan Confocal Microscopy 高速线扫描共聚焦显微镜
宽场拉曼显微镜,
荧光/光致发光显微镜
  时间相关单光子计数(解决方案)

我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
CRYO600-190-MP2
Electrical Probe Temperature Stage, Temp control range -190 to 600℃, Gas-tight Chamber, 2 Magnet probe pin, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software.
6-10 Weeks $12773.80
CRYO600-190-MP4
Electrical Probe Temperature Stage, Temp control range -190 to 600℃, Gas-tight Chamber, 4 Magnet probe pin, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software.
6-10 Weeks $13434.51
RTH600-MP2
Electrical Probe Temperature Stage, Temp control range RT to 600℃, Gas-tight Chamber, 2 Magnet probe pin, Price includes: Temperature Stage and Controller, Water circulating system, Software.
6-10 Weeks $5487.59
RTH600-MP4
Electrical Probe Temperature Stage, Temp control range RT to 600℃, Gas-tight Chamber, 4 Magnet probe pin, Price includes: Temperature Stage and Controller, Water circulating system, Software.
6-10 Weeks $6203.37
CRYO600-190-EP2
Electrical Probe Temperature Station, Motorized Nano Scale Probe Pin Stage, Temp control range -190 to 600℃, Gold-plated tungsten steel probe x 2nos, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software.
6-10 Weeks Request for quote
Vacuum Chamber Upgrade
Upgraded vacuum chamber and interface (KF16), Temperature range -190 to 400℃.
6-10 Weeks $1000.00
Transmission Stage Upgrade
Upgrade stage from Reflection to Transmission, Standard hole size 2mm
6-10 Weeks $500.00

Transmission Stage Upgrade  - Parameter

Vacuum Chamber Upgrade  - Parameter

CRYO600-190-EP2 - Parameter

RTH600-MP4 - Parameter

RTH600-MP2 - Parameter

CRYO600-190-MP4 - Parameter

CRYO600-190-MP2 - Parameter

Transmission Stage Upgrade  - Download

Vacuum Chamber Upgrade  - Download

CRYO600-190-EP2 - Download

RTH600-MP4 - Download

RTH600-MP2 - Download

CRYO600-190-MP4 - Download

CRYO600-190-MP2 - Download
