SIMSCOP转盘共聚焦显微镜

Basic Standard Advance 规格参数应用图片解决方案相关产品联系下单！

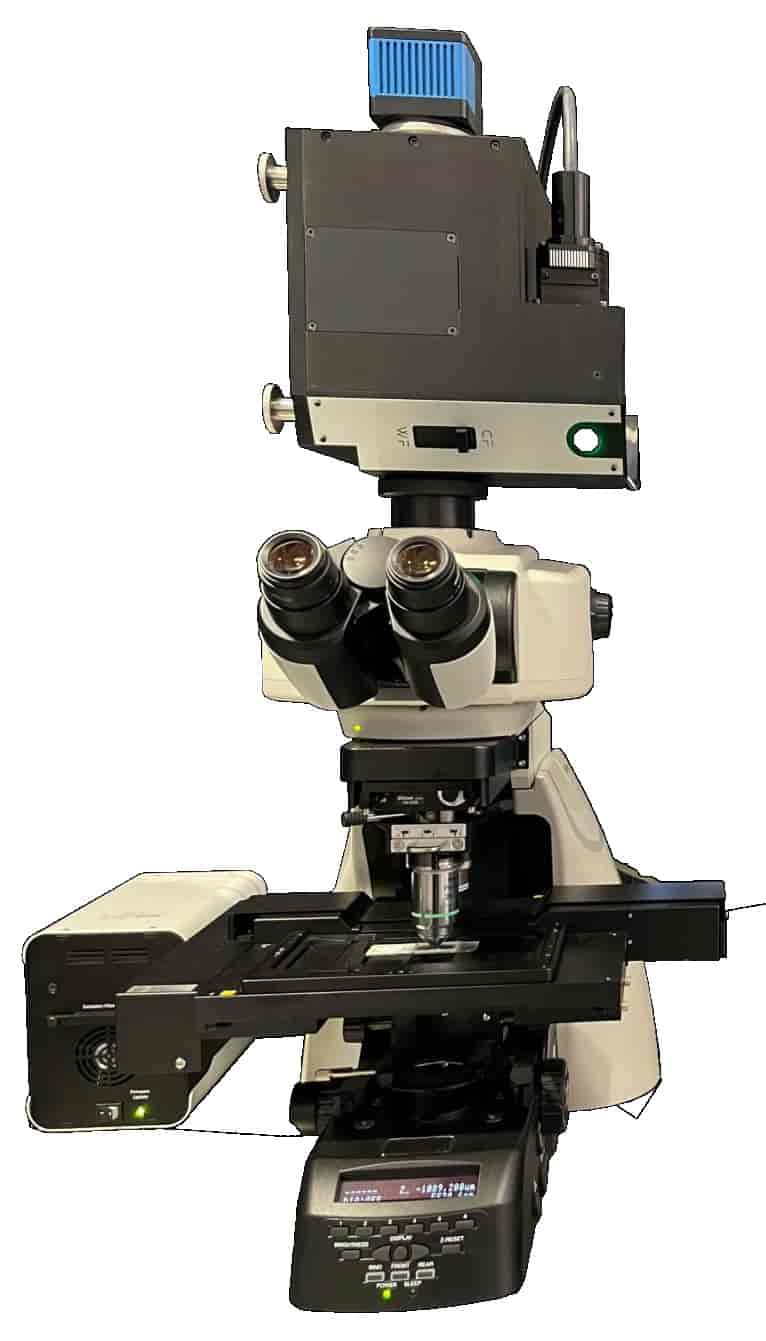

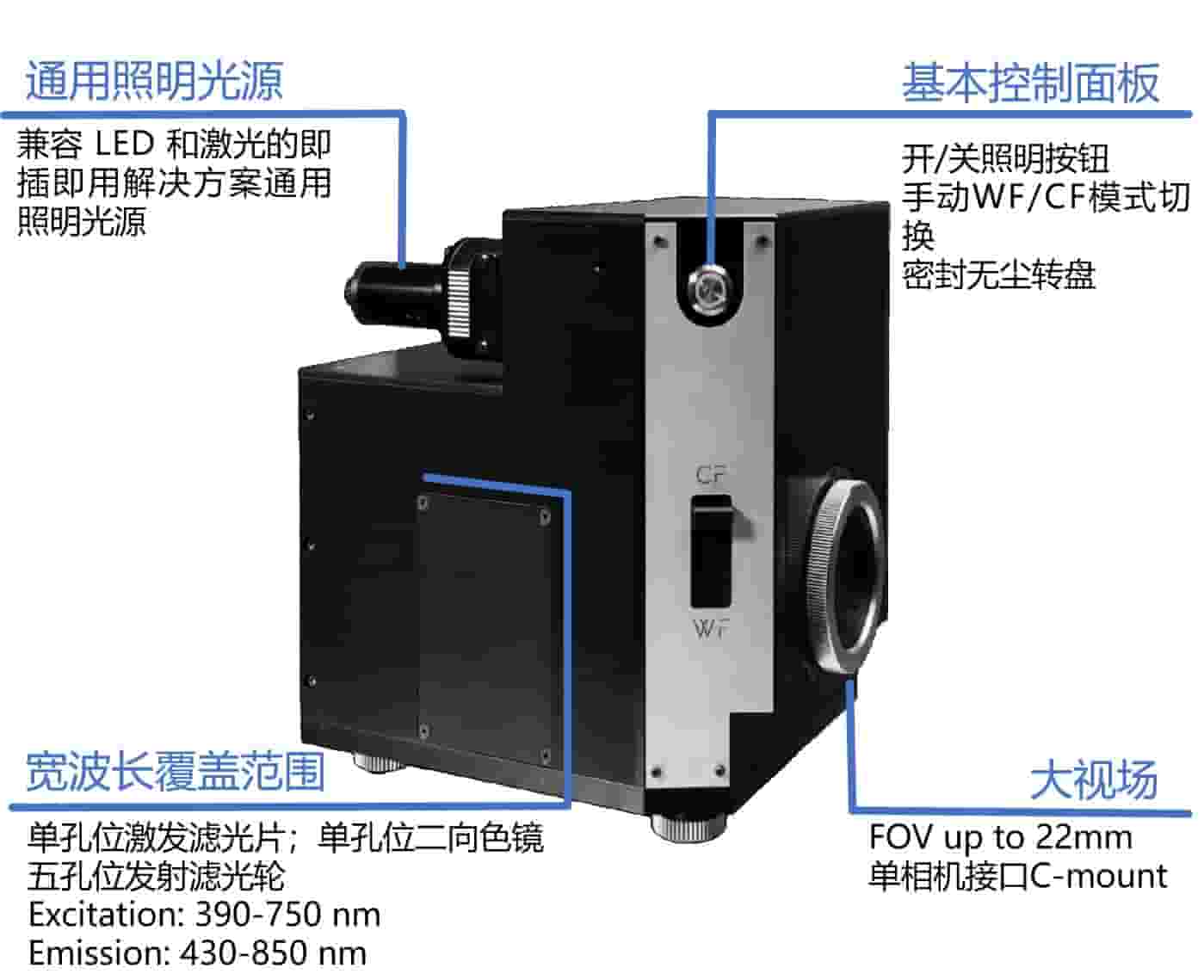

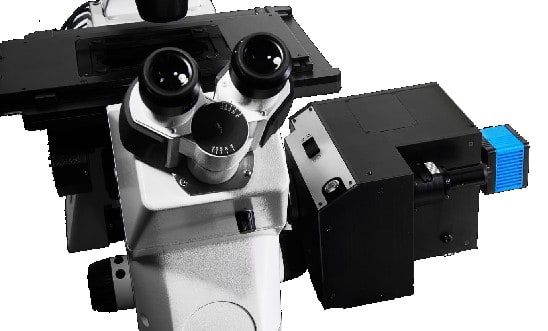

SIMSCOP SpinDisk Basic 转盘共聚焦显微镜 更多产品信息请点击公司官网瑆科仪器

SpinDisk Basic一种灵活、紧凑但功能齐全的转盘共聚焦解决方案，使高端荧光成像变得人人可及，可适用于各种应用。

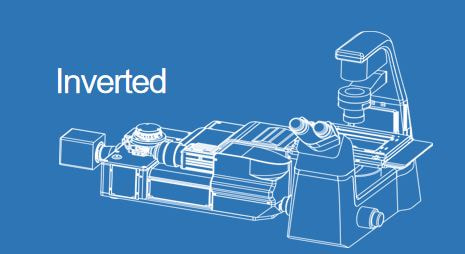

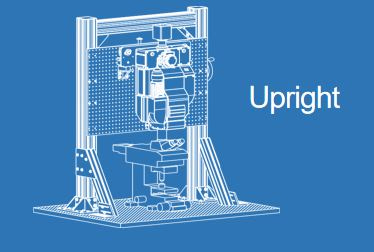

正置或倒置显微镜系统方案。且兼容任何带C口摄像头端口的正置或倒置显微镜

特点：

SpinDisk Basic 通过使用 LED 或激光作为光源，能够应对从基础到高难度的多种应用。
宽广的光谱范围，适用于多种成像需求。
高达 22 mm 视野的高速转盘共聚焦成像

SpinDisk Basic 体积小巧，但具备快速的图像采集速度（15K rpm）和高灵敏度，轻松实现活细胞成像和大规模 3D 对象成像。凭借其大视野（FOV），SpinDisk Basic 可通过最小化扫描过程在单个画面中捕捉大型样本。

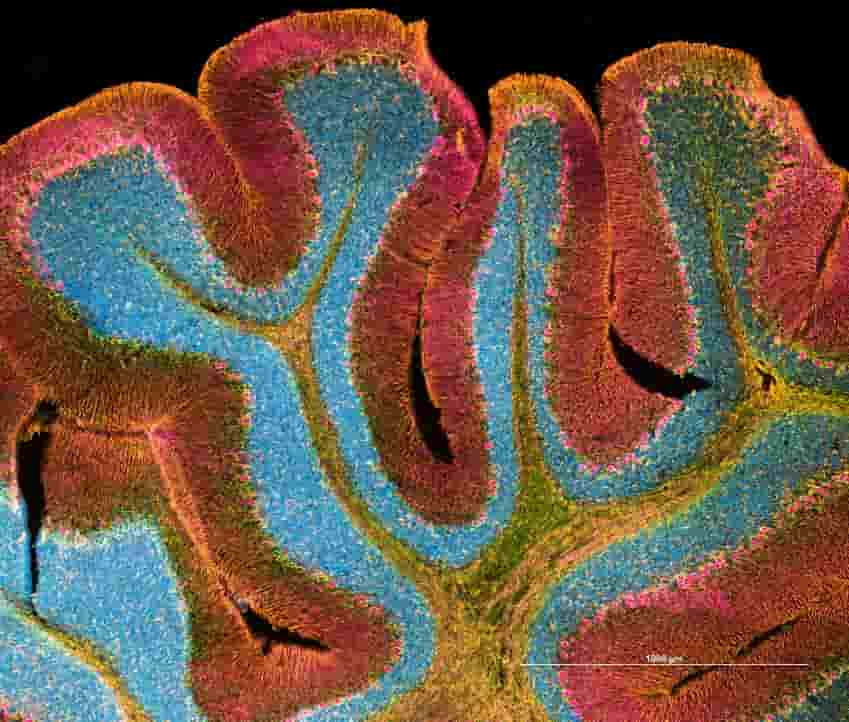

Rat brain tissue section. MIP of a large and multichannel acquisition.
20x Dry.

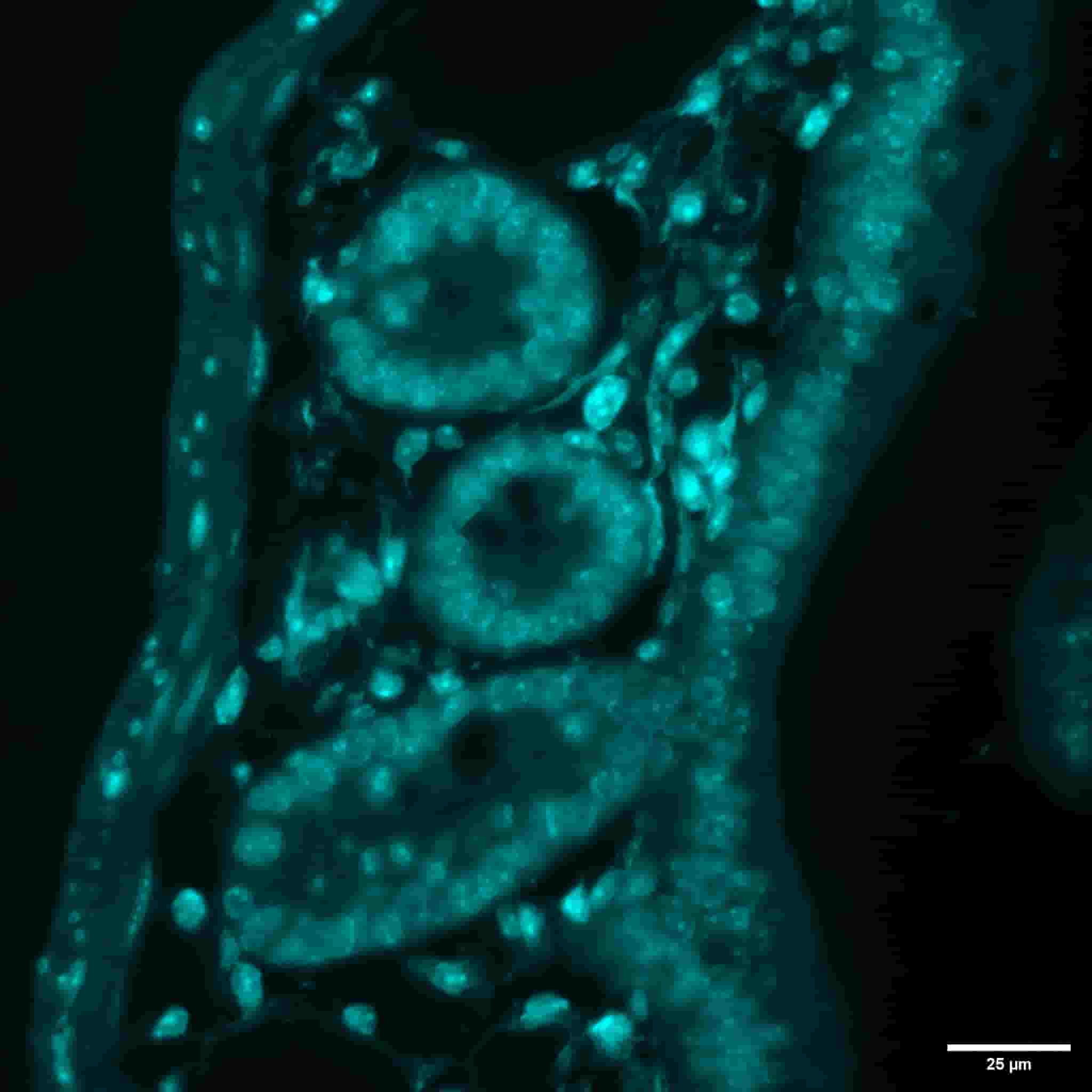

Dual CF Large viewCortical organoid. MIP of a large image.
channel and Z stack acquisition. 60x Oil.

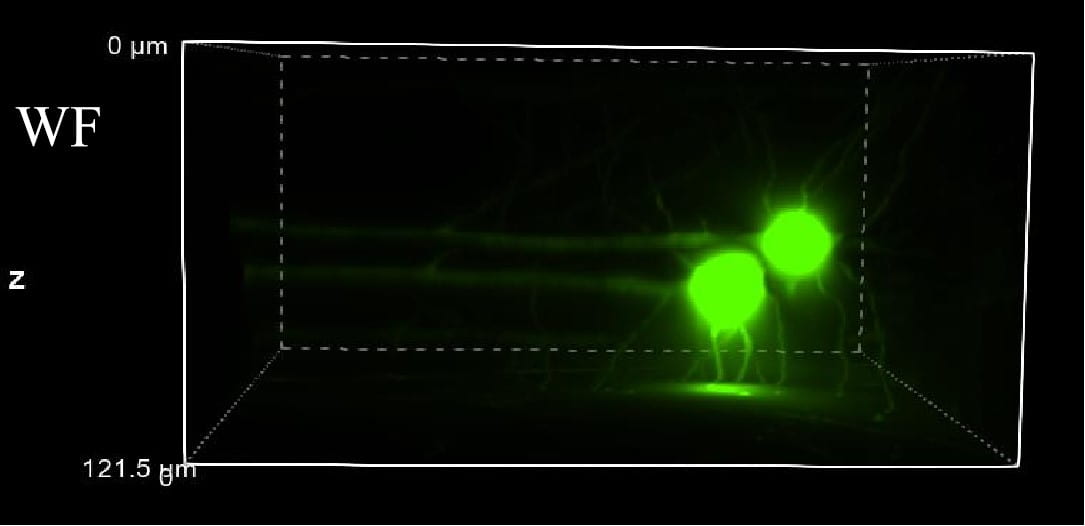

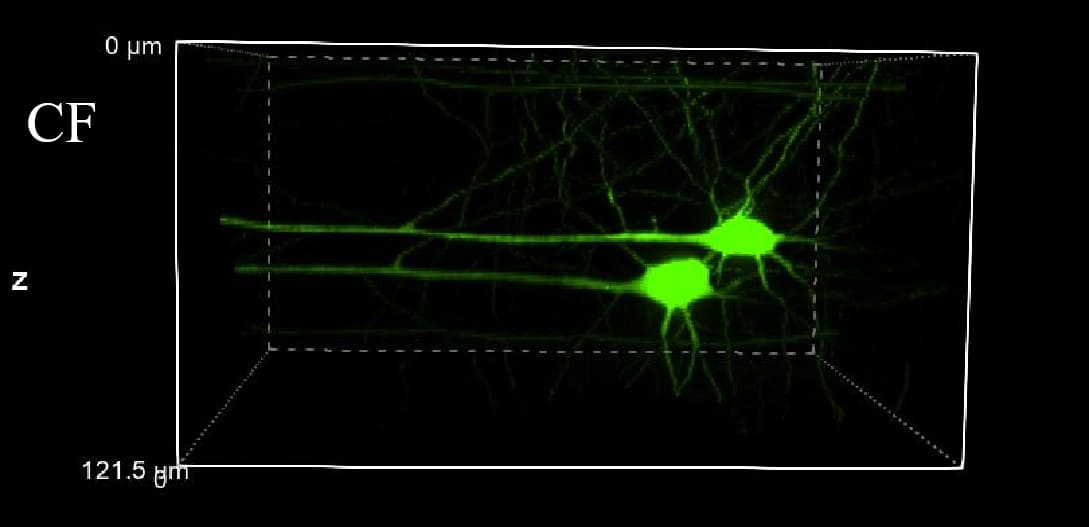

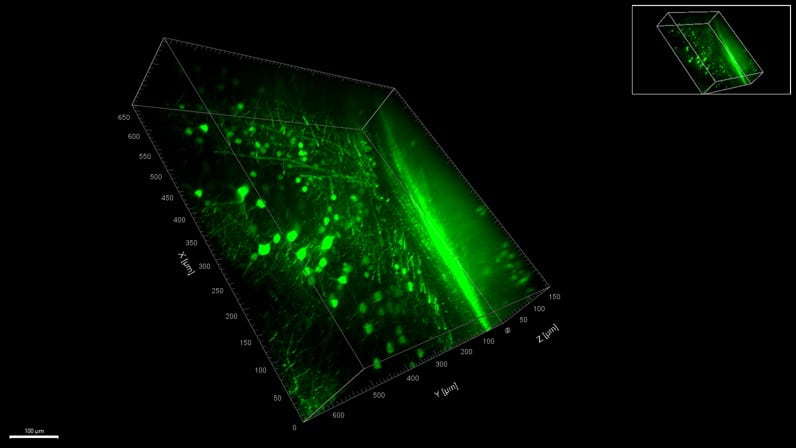

Cleared Mouse Brain 121um - 3D volume View

此外，我们的XY显微镜压电载物台设计用于使用我们的SIMSCOP系列显微镜，以提供显微镜样品的电动XY定位。如需访问SIMTRUM的XY显微镜载物台，请点击此处。

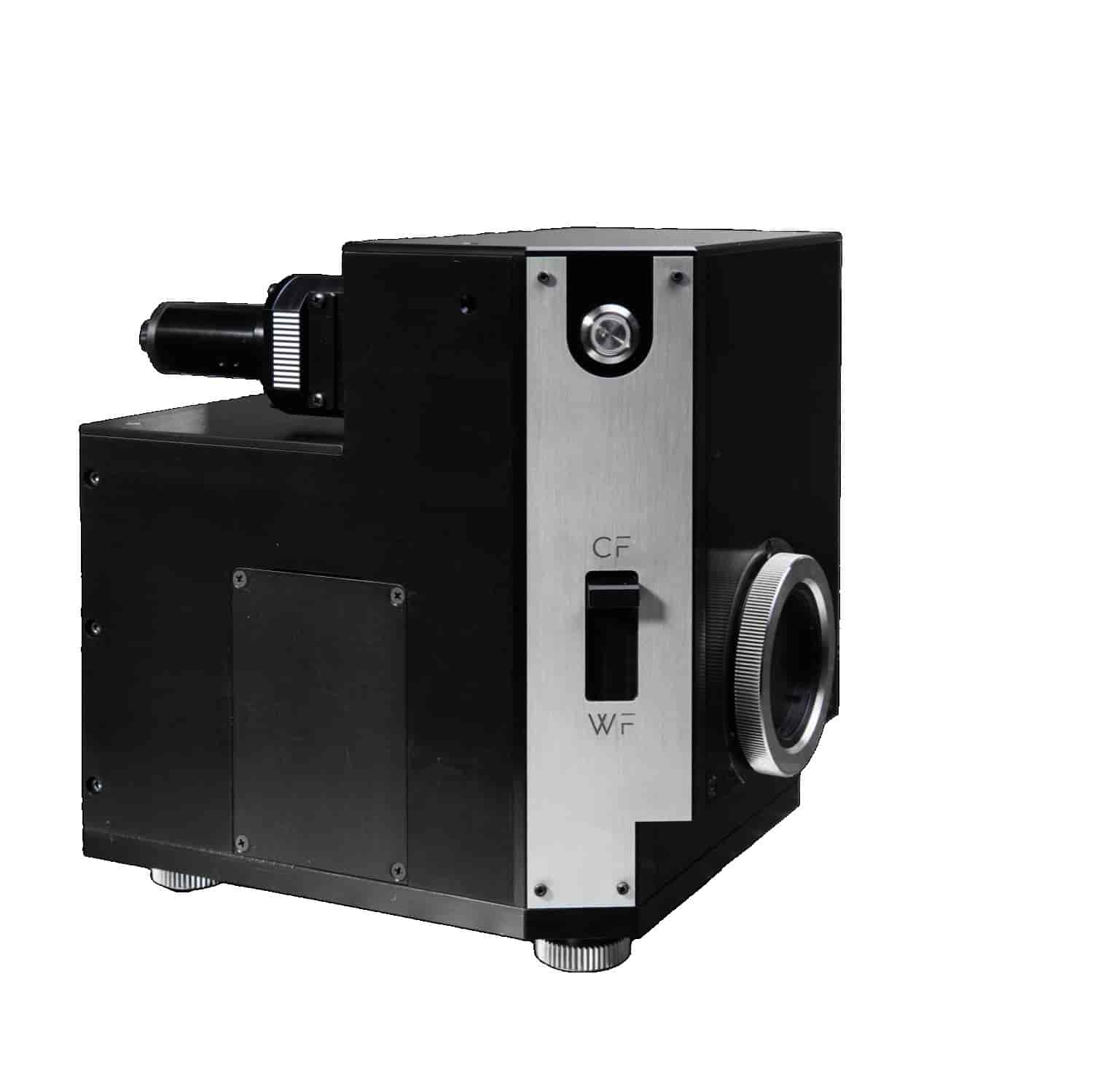

SIMSCOP SpinDisk Standard 转盘共聚焦显微镜 更多产品信息请点击公司官网瑆科仪器

SpinDisk Standard 将高性能和灵活性相结合：

正置或倒置显微镜系统方案。且兼容任何带有摄像头端口的正置或倒置显微镜
凭借与针孔尺寸和高光通量的完美匹配，它也可以与LED和激光光源耦合
自由选择最适合应用需求（如深度成像、快速活细胞成像）的转盘几何结构的选项。
定制设计的镜头经过优化，可在从紫外到近红外的宽波长范围内使用多种荧光团。

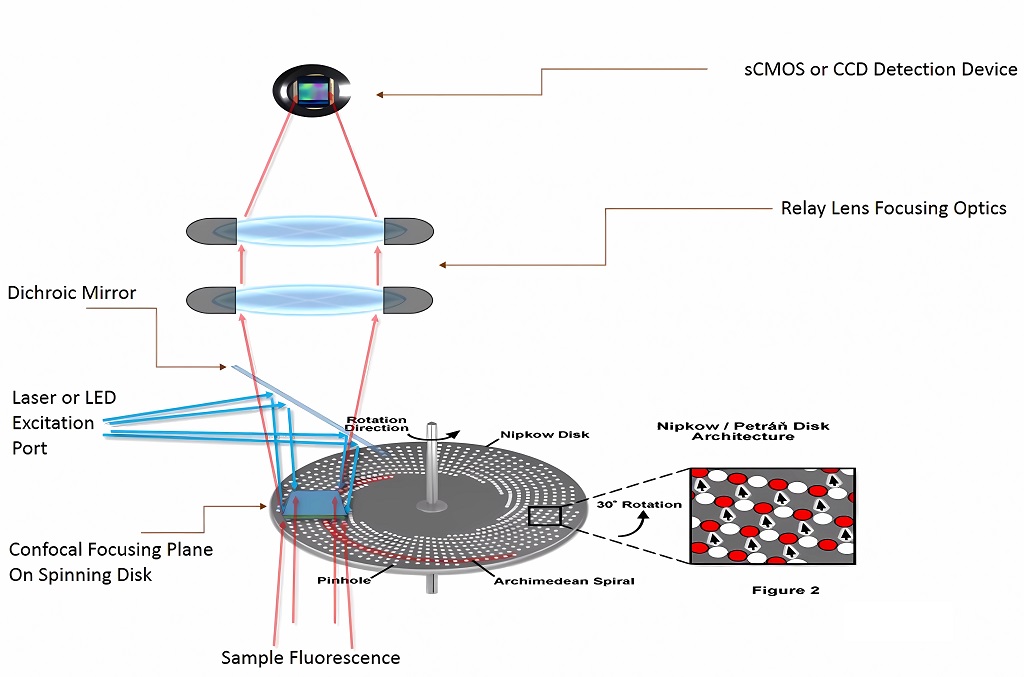

SpinDisk Basic 光路图

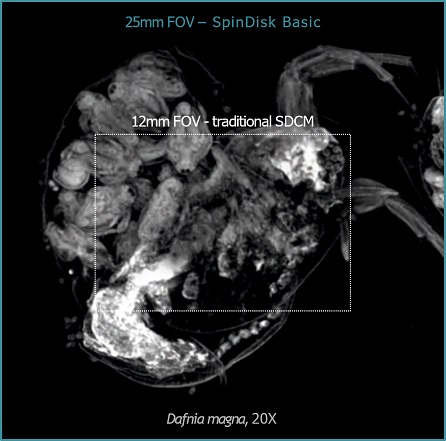

高达25mm的视野

更大视野意味着可以收集更多信息，

同时减少覆盖大标本所需的拼接次数。

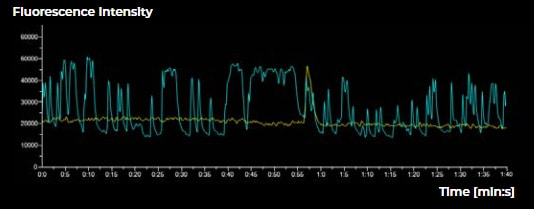

SpinDisk Standard使研究人员能够定期进行具有挑战性的长时间实时成像实验。该转盘是市场上旋转速度最高的转盘，可以跟踪超快的细胞动态。

SIMSCOP_SpinDisk_001

转盘共聚焦方法不仅提供高速成像，还显著减少了光漂白和光毒性。这种温和的照明结合先进的光学切片，使SpinDisk Standard 成为3D活细胞成像的理想解决方案。

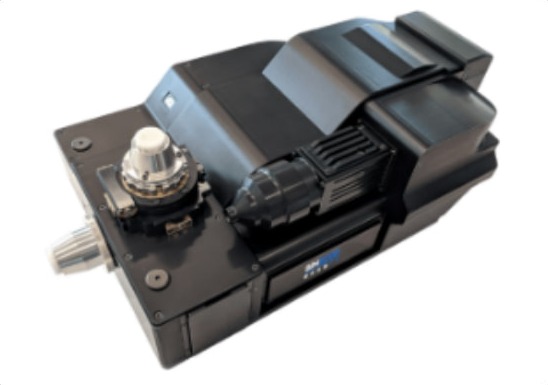

SIMSCOP SpinDisk Advance 转盘共聚焦显微镜

SpinDisk Advance是新一代转盘。它依靠前沿技术, 先进的光学设计，以及为满足现代荧光显微镜应用所需的高端规格而采取的工程解决方案。

亮度更亮 - 加强灵敏度和图片质量

该转盘的几何结构被优化的同时被赋予精心设计的光学布局结构，它可以展示对比度和图像清晰度，确保暗淡样本的图像亮度更亮。

更快 - 高速切片

在达到最大旋转速度时，转盘可以对高达25mm宽的视场进行成像，该SpinDisk Advance是市场上最快的共聚焦显微镜。

更多 - 双摄像头，超大视野

SpinDisk Advance是第一台双摄像头成像的共焦单元，在光照度均匀的情况下，可以在两个摄像头上都观察到整个视场的成像。

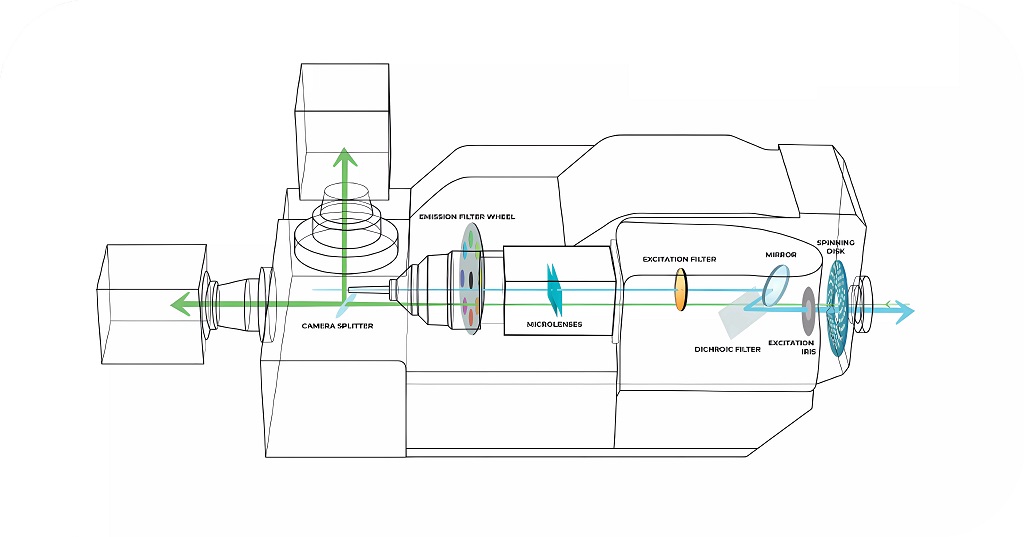

SpinDisk Advance 光路图 SIMSCOP_SpinDisk_A_Optical_Layout

SIMSCOP_SpinDisk_A010

3D生物学远不止于单层细胞，SpinDisk Advance 旨在在单个视野中捕捉类球体和完整的有机体。科学新发现通常依赖于对大量细胞的成像和分析，以获取可靠的数据。SpinDisk Advance 提供了正置和倒置显微镜中最大的视野 (25mm 对角线)，能够在单个视野中容纳更多标本，并提供比以往更多的物镜选择。

多种模式

SpinDisk Advance是一项真正的赋能技术，该项技术将性能与模块化、可扩展系统的灵活性相结合。因此，SpinDisk Advance有三种使用模式：

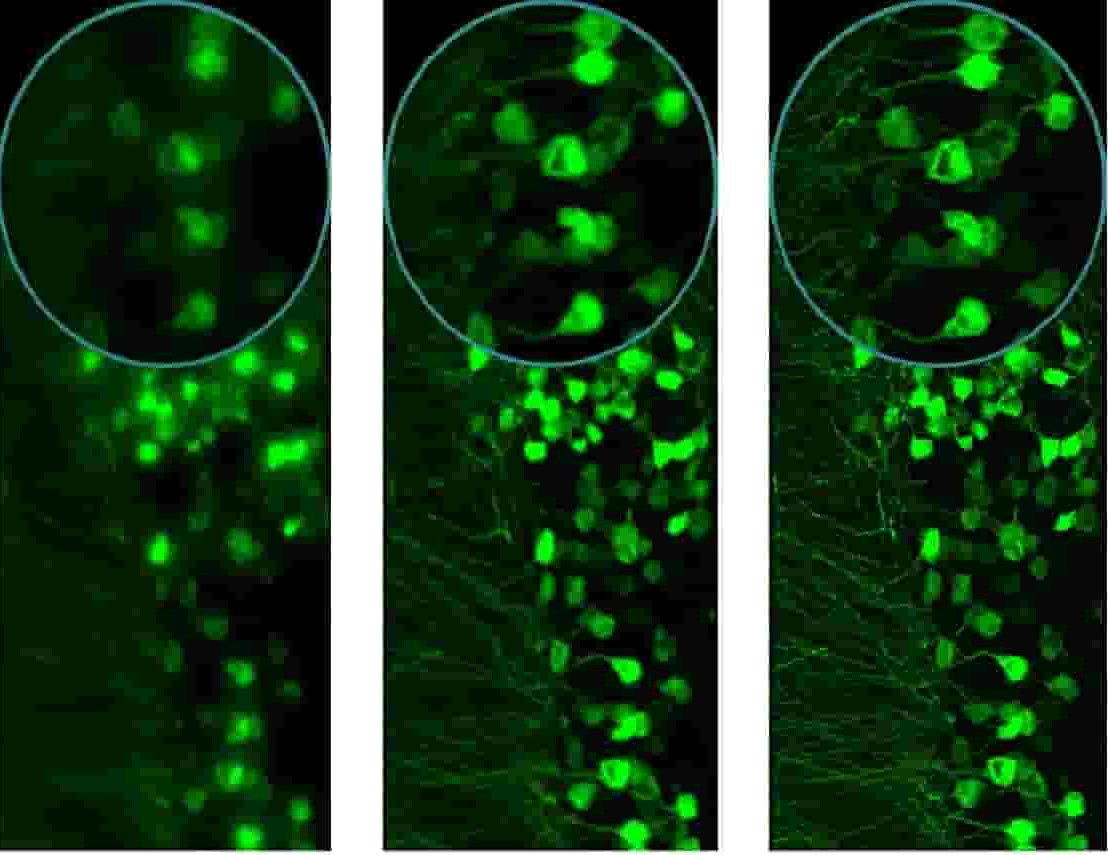

左图：宽场-电动进出转盘允许在宽场和共聚焦模式之间平滑切换，无需重新校准。

中图：转盘共聚焦-SpinDisk Advance 使每台正置或倒置显微镜都具备先进的光学切片能力

右图：超分辨-该系统设计兼容 SIM Basic，实现从共聚焦到超分辨率的无缝升级。

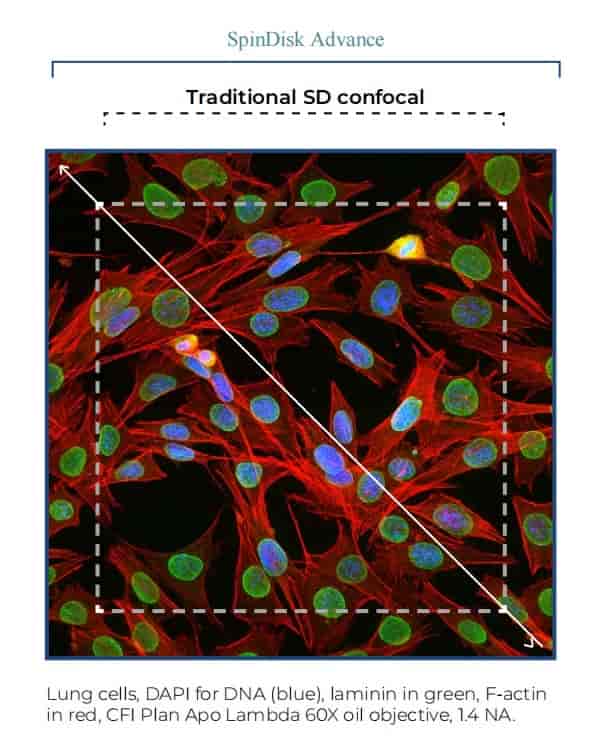

市场上最大的视场

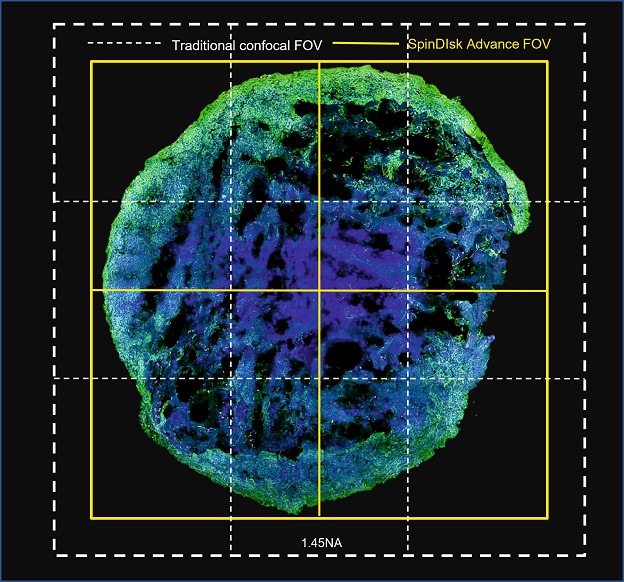

因SpinDisk Advance有着更宽的视场（FOV），故样本区域的成像几乎是常规成像系统的两倍。更宽广的区域意味着能从每个图像中收集到更多的信息，并减少了覆盖大样本所需的片状材料数量，大大加快了研究进程，而双摄像头功能则再更进一步提高了研究速度。

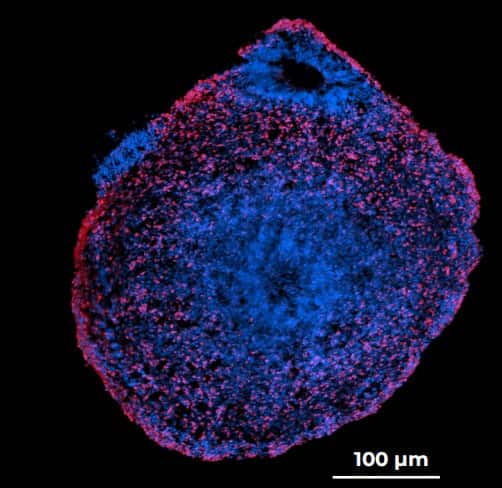

左图：大脑类器官，拼接图像：核转录因子 TBRI（Alexa 750 荧光染料，显示为洋红色），微管相关蛋白 MAP2（Alexa 488 荧光染料，显示为绿色），DAPI 染色 DNA，显示为蓝色。使用 Plan Apochromat Lambda 60X 油镜，1.45 NA。

数据量化的均匀照明

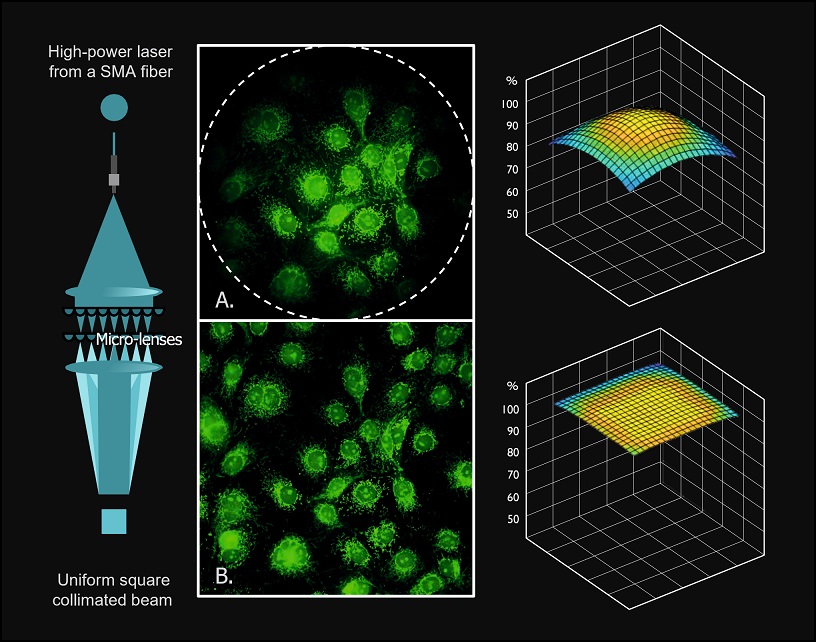

整体视场的均匀照明对于定量成像至关重要, SpinDisk Advance 的照明器能够将多模光纤中的高功率激光转换为均匀的方形准直光束，因此在25mm宽视场上，超过90%的地方具有均匀照明。这一独特功能可提高数据质量和数据吞吐量，同时避免伪影，甚至能够从视野边缘恢复信息。

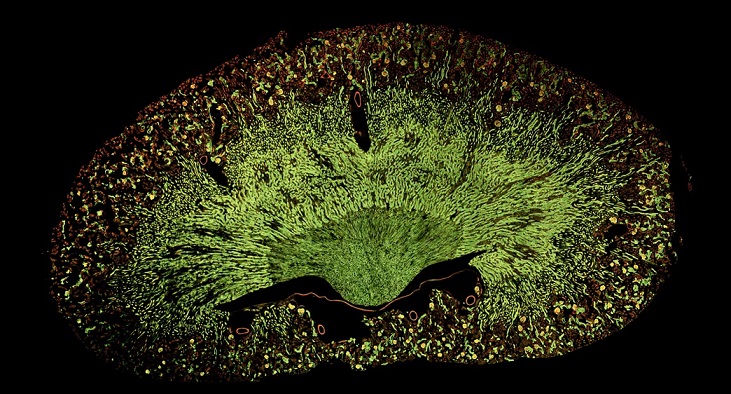

上图：用Alexa 488 WGA、Alexa 568 Phalloidin无缝缝合

小鼠肾脏组织切片

大样本无缝拼接

结合25mm大视场，微透镜对于组织、类器官和完整生物体等大样本图像的无缝拼接至关重要。此功能允许您：

获得可靠无伪影的数据，且无需任何后期校正处理
通过最小化片状材料重叠数，减少光漂白并提高速度
提高数据吞吐量的同时保证数据质量

产品规格和手册


参数	SpinDisk系列 -Basic	SpinDisk系列 - Standard	SpinDisk系列 - Advance
成像模式	宽场 / 共聚焦 / 荧光	宽场 / 共聚焦 / 荧光	宽场 / 共聚焦 / 超分辨率
			(与SIM Basic模块结合使用)
视场（FOV）	最大直径22mm	最大直径25mm 平场复消色差物镜：
		5x - 2.7mm x 2.7mm
		10x – 1.30mm x 1.30mm
		20x - 0.67mm x 0.67mm 40x - 0.33mm x 0.33mm
		60x - 220µm x 220µm
		100x - 130µm x 130µm
光源	多模激光器：1.5mm SMA \| LED: 3mm LLG		带 SMA 耦合的多模激光器
	LED 光源寿命 >20000 小时
	功率调节精度 1%
光谱范围	激发 400-750 nm / 发射 400-850 nm
转盘速度	15000 RPM
扫描速率	100 – 1000 Fps
转盘几何结构（直径/间距）	50/250 狭缝，适用于高通量和实时成像应用针对激光光源优化的 50/250 µm 针孔针对 LED 光源优化的 60/220 µm 针孔，可按需提供定制几何形状和双图案转盘		50/250 狭缝螺旋，用于高通量应用 50/250 µm 针孔，用于常规成像 50/400 µm 更宽间距，用于深度成像
分辨率	横向分辨率	横向分辨率 (FWHM)：~230 nm（高 NA 1.4）轴向分辨率 (FWHM)：~600 nm（高 NA 1.4）	横向分辨率 (FWHM)：~230 nm（高 NA 1.4）轴向分辨率 (FWHM)：~600 nm（高 NA 1.4）
	(FWHM):230 nm (100X NA 1.45)
	轴向分辨率
	(FWHM): 600 nm (100X NA 1.45)
滤光片转轮	激发滤光片：1 位（25mm）	激发滤光轮：8/4 位（25mm）	激发滤光轮：4 位（25mm）
	分光镜：1 位（25.5 x 36mm UF1）	分光镜轮：5 位（25.5 x 36mm UF1）	分光镜轮：3 位（32x44mm UF1）
	发射轮：5 位（25mm）	发射轮：8 位（25mm）	发射轮：8 位（25mm）
			相机分光器：3 位
宽场与转盘模式切换	手动	电动
相机种类	C-mount camera		sCMOS相机兼容CCD/EMCCD相机
	sCMOS相机兼容CCD/EMCCD相机		支持双通道双摄像头成像
相机指标	95%@600nm Peak QE
	6.5μm x 6.5μm Pixel Size，2048 x 2048 Resolution，13.3mm*13.3mm effective Area
	噪声: 0.2e-, Full-well Capacity 满阱电容 45ke-
	兼容水冷与风冷
兼容显微镜	全系列正置及倒置显微镜
目镜与目镜筒	WF 10X/23平场目镜，高眼点；对中望远镜， 45°倾斜，瞳距调节50‒75mm，视度可调
物镜转换器	五孔内定位转换器，滚珠轴承内定位
样品台	手动：固定式载物台240mm×260mm；移动范围：135mm×85mm
	电动：最小步进：50nm; 有效行程：X:114mm Y:75mm重复定位精度：±0.1um;
	最大速度：≥100mm/s台面尺寸≥270x170mm 最大负载能力：＞1KG（水平
Z轴驱动	对焦分辨率/最小步长0.002μm, 重复定位精度+/-0.2μm,最大行程10mm
调焦机构	粗微调同轴，配有限位装置和锁紧装置，低手位同轴调焦手轮，微调手轮格值1μm
软件	系统控制，多色荧光定位处理，Z-stack数据处理,大图像拼接,图像分析,成像数据管理, 3D成像渲染
建议安装条件	温度 23 ± 5˚C, 湿度 70% RH 或更低 (无冷凝)
转盘模块重量	7.65 kg	11.0 Kg (24.3 lbs)	26.0 Kg (57 lbs)
尺寸	166.20 (w) x 234 (l) x 228.60 (h) mm	286.7 (W) x 405.1 (L) x 226.5 (H) mm	357.0 (W) x 606.0 (L) x 225.0 (H) mm

转盘共聚焦显微镜实采图集

高清视频与图片：如有需要高清版实采图与视频请与我们联系

免费测样服务：我们提供免费测试服务，如果您有相关样品需要检测，可下载并填写样品测试表，更多详情请联系我们

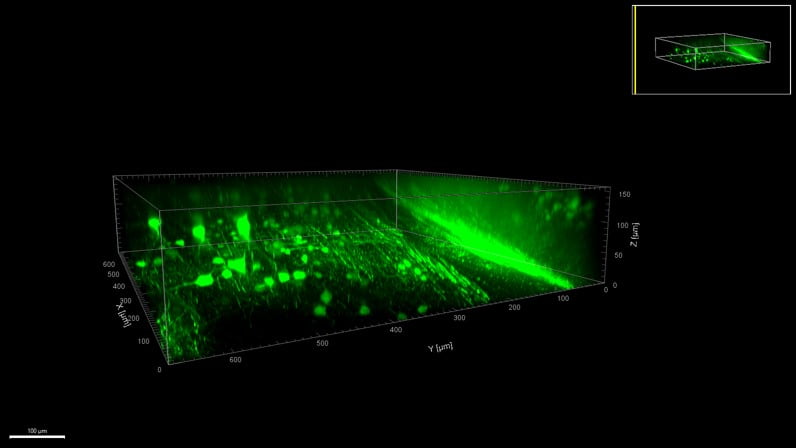

小鼠神经断层扫描三维重建, 20X 物镜，扫描深度~100 微米

（原始图像）

小鼠神经断层扫描三维重建, 20X 物镜，扫描深度~100 微米

小鼠神经断层扫描三维重建, 60X 物镜，扫描深度~100 微米

（原始图像）

小鼠神经断层扫描三维重建, 60X物镜，扫描深度~100微米

(图片已进行背景降噪处理)

斑马鱼3D断层扫描（显微镜系统使用Olympus IX83）

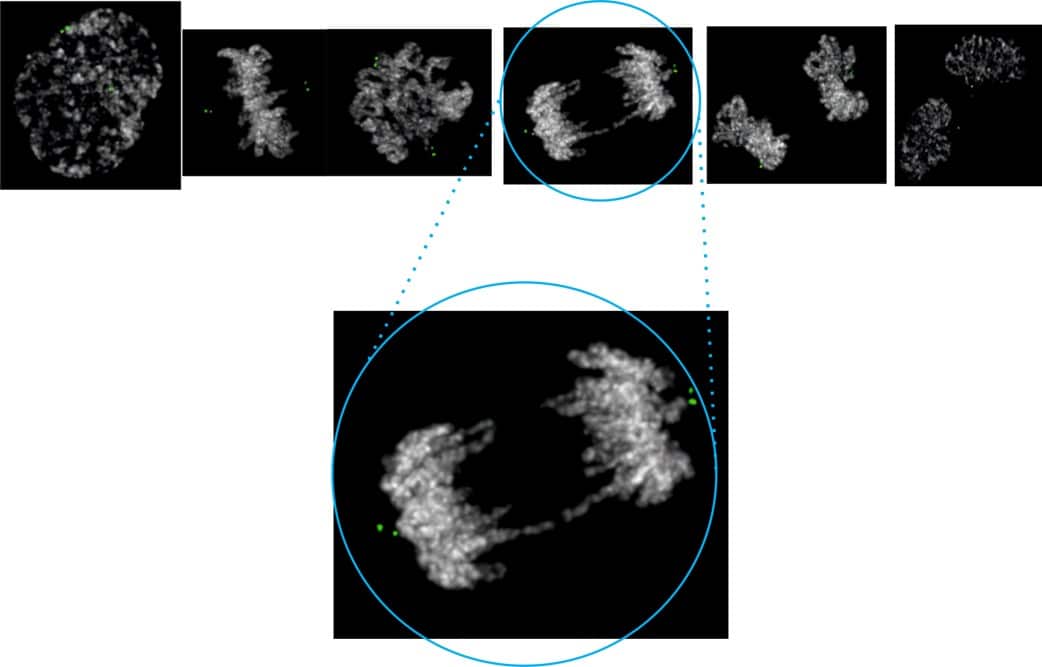

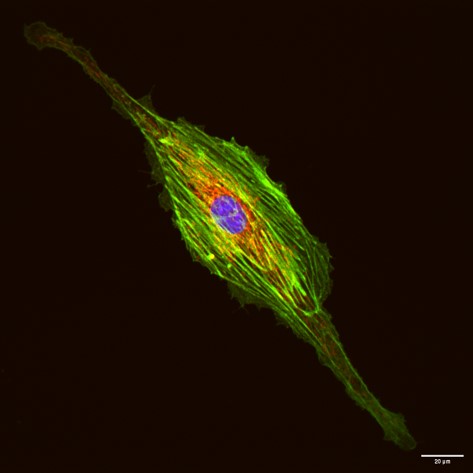

细胞有丝分裂CETN1-GFP绿色，SiR-DNA蓝色（显微镜系统采用尼康Ti2）

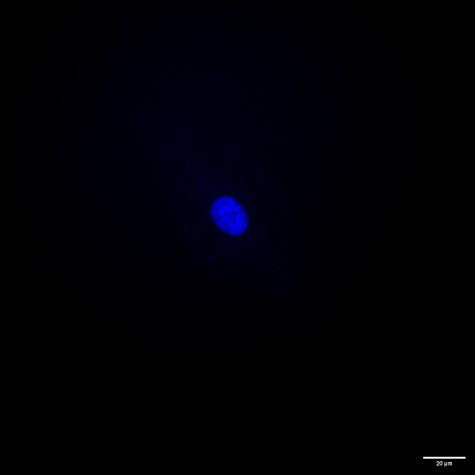

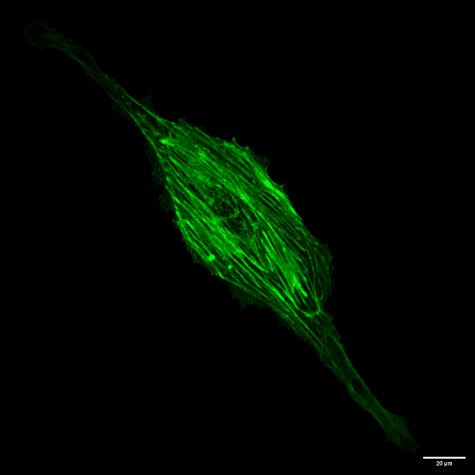

BPAE-60X1.2NA-405nm-CF

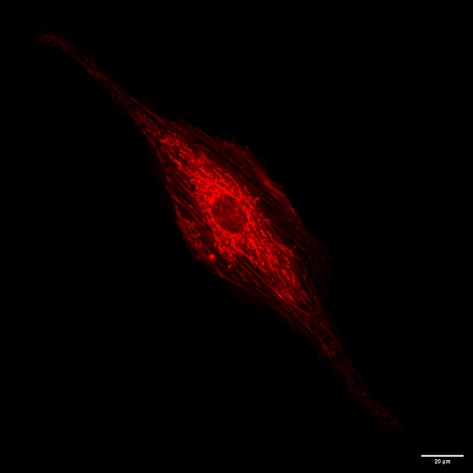

BPAE-60X1.2NA-488nm-CF

BPAE-60X1.2NA-525nm-CF

BPAE-60X1.2NA-Polychromatic fusion-CF

SpinDisk Standard-20X -0.5NA-405/488/525

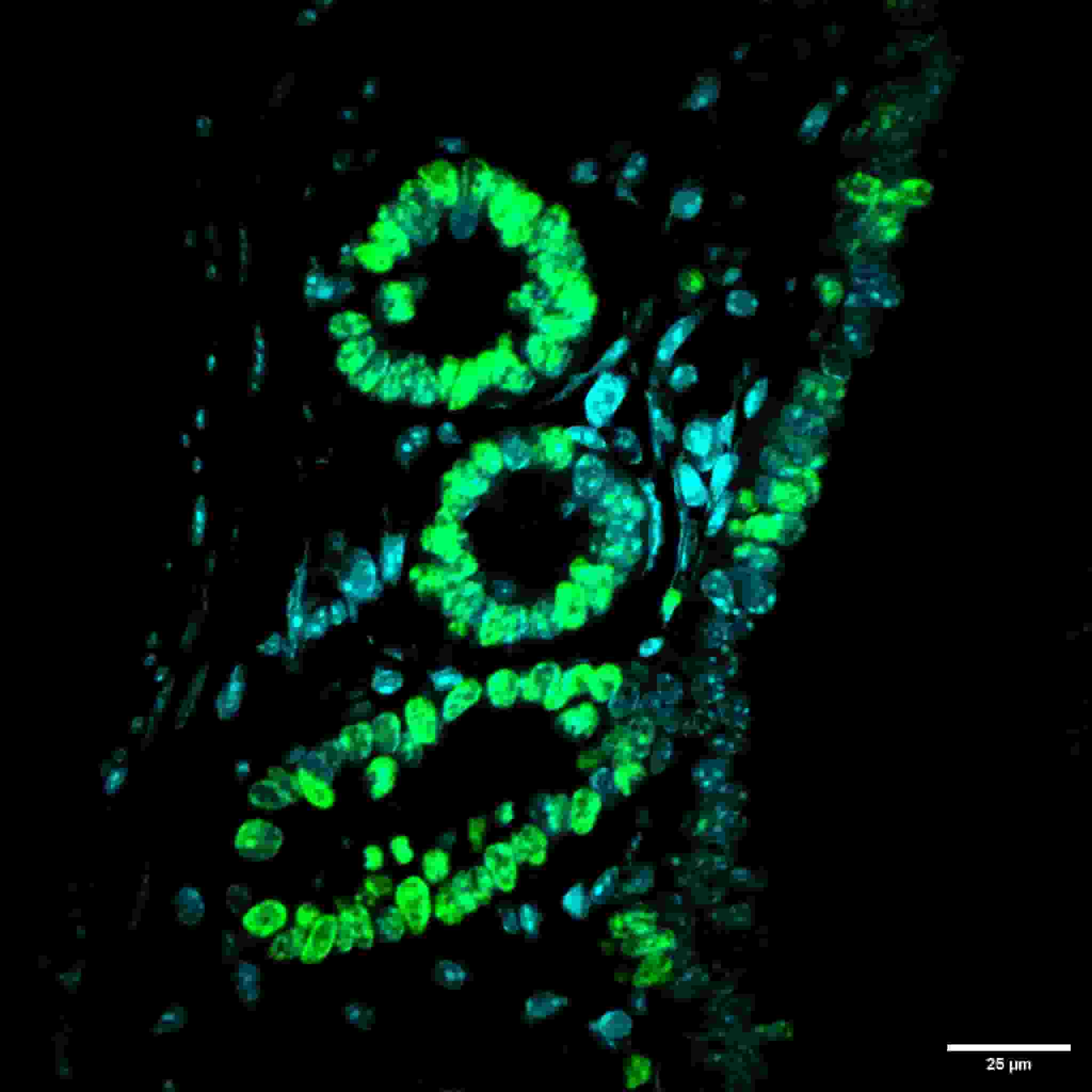

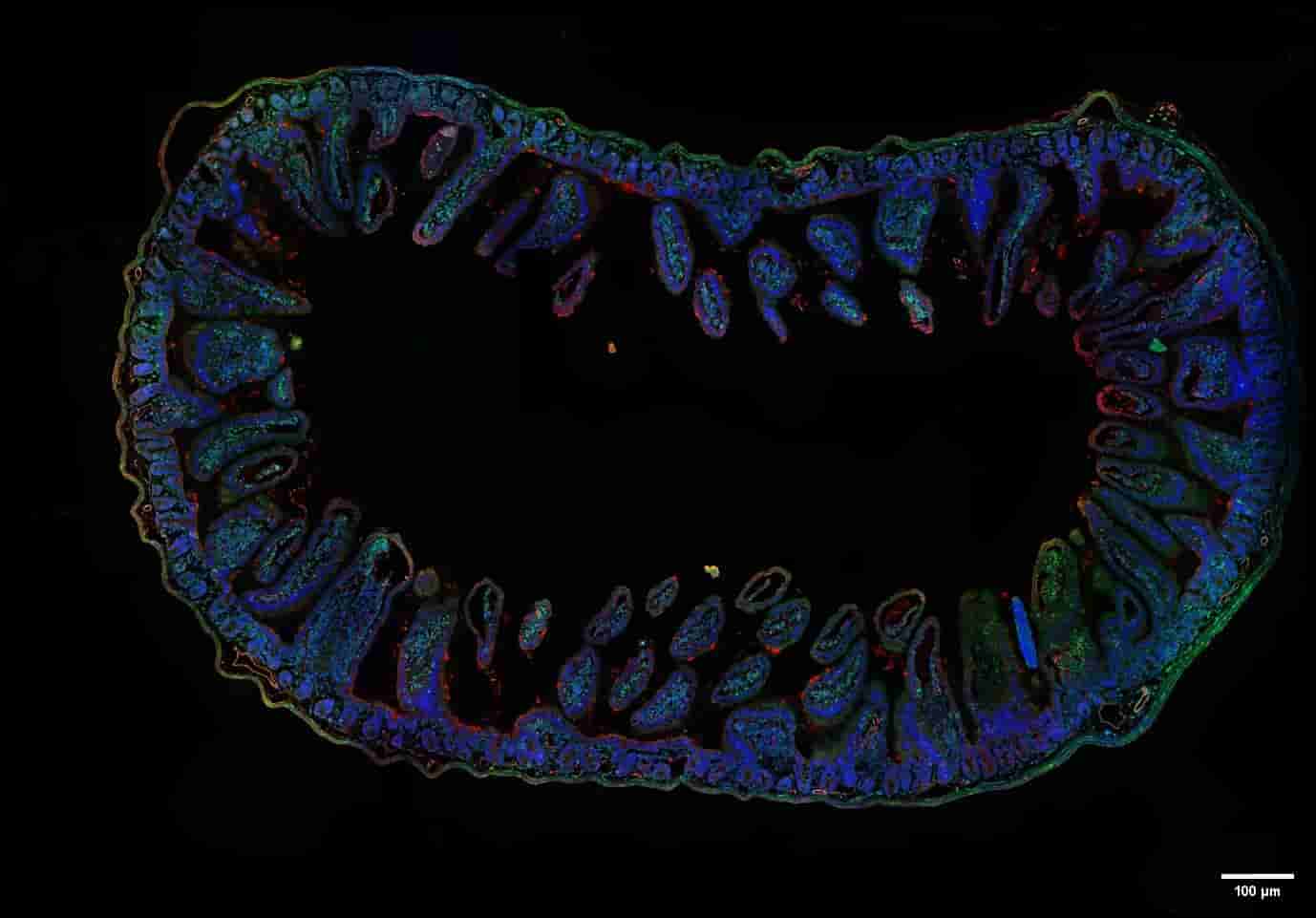

小鼠肠组织包埋切片样本多色融合与大图拼接-全图尺寸 1.8mmX1.25mm 由 56 张局部图拼接而成

小鼠肠组织包埋切片-60X-1.2NA-405nm-WF

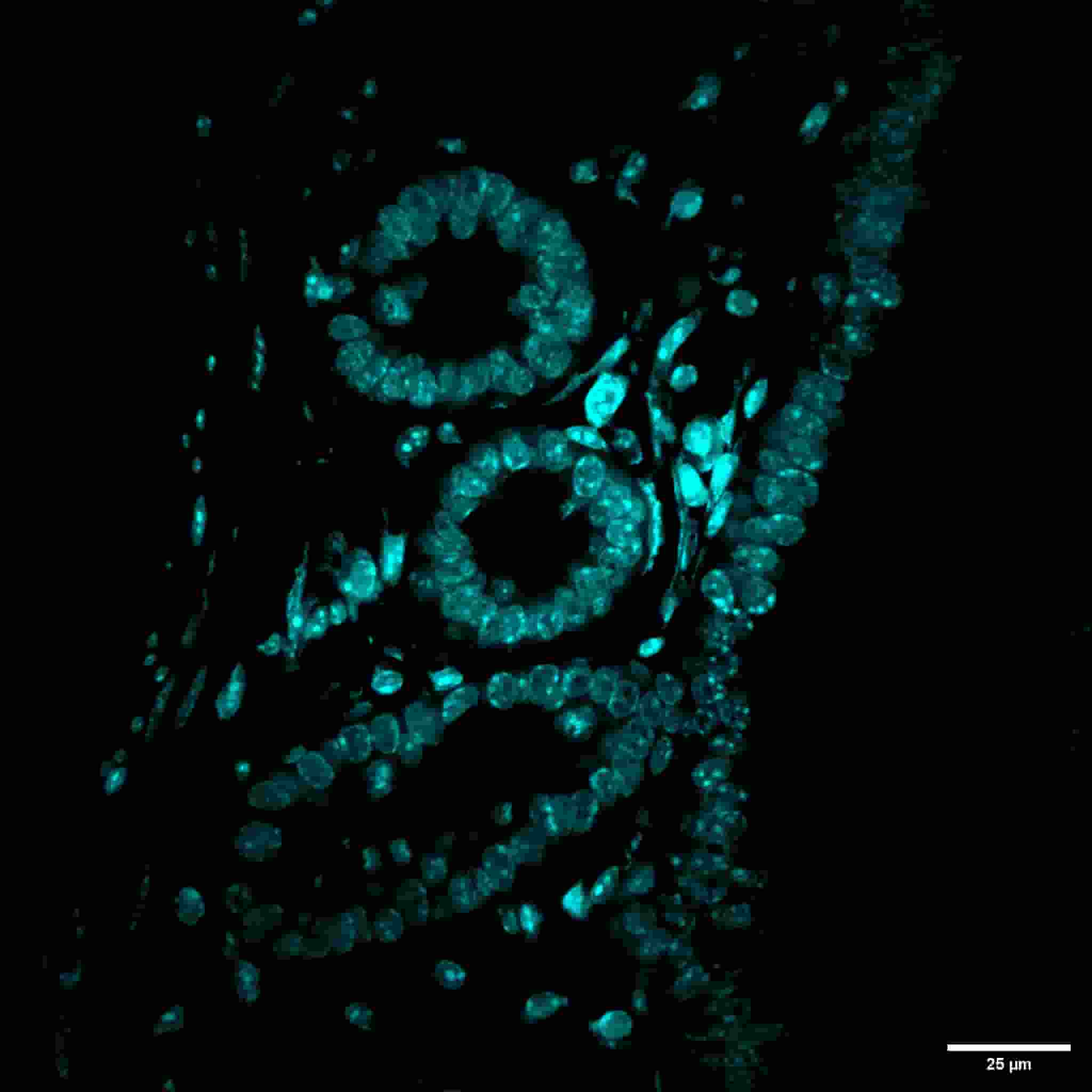

小鼠肠组织包埋切片-1.2NA-405nm-CF

小鼠肠组织包埋切片-60X-1.2NA-488nm-CF

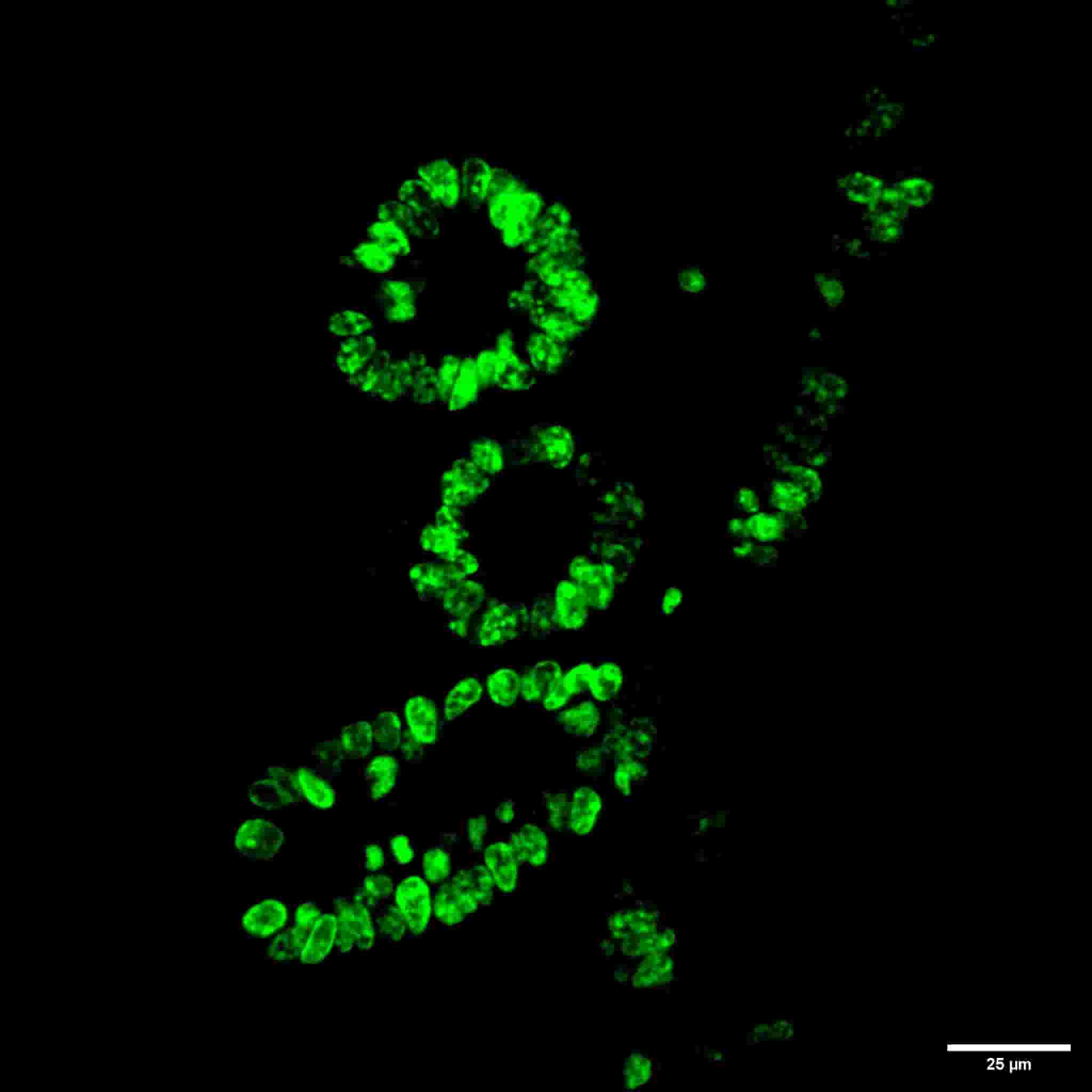

小鼠肠组织包埋切片-60X-1.2NA-Bicolor fusion-CF

小鼠脑神经，20X05NA，488nm激光通道
0.5um层切100um厚度的三维重构

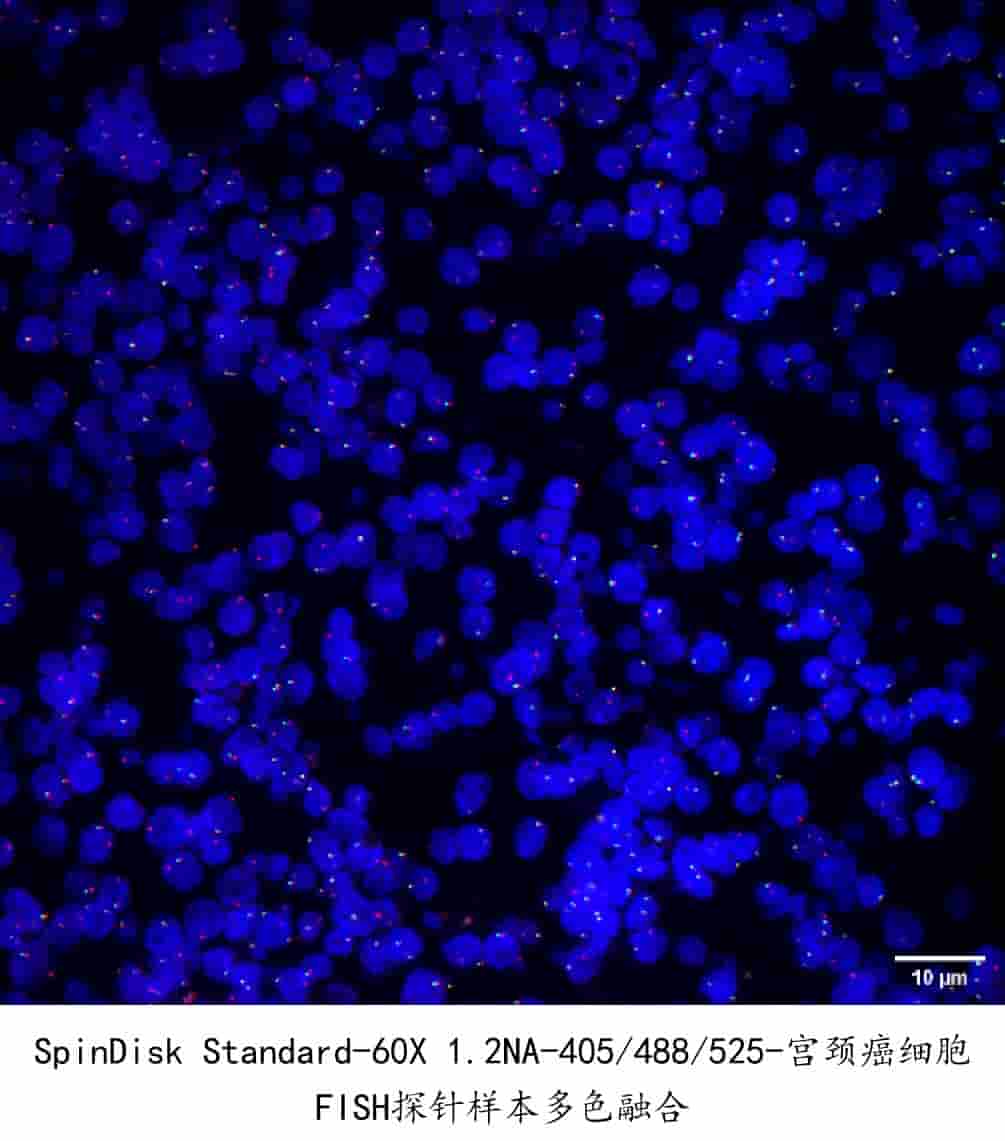

FISH荧光原位杂交技术与转盘共聚焦显微系统

FISH（Fluorescence In Situ Hybridization）荧光原位杂交技术是一种在细胞或组织中定位特定核酸序列的重要方法。通过标记DNA或RNA探针，结合荧光显微镜，FISH技术能够在细胞水平上准确定位和检测特定的基因、染色体结构和功能区域，对于细胞遗传学、肿瘤学、发育生物学等领域的研究有着重要的应用价值。

然而，宽场荧光显微镜由于受到光学衍射极限的限制，当采用波长为561 nm 的激发光时，FISH 探针的成像分辨率约为300 nm，当细胞核中两个或多个的荧光探针距离小于成像分辨率时，将无法对其进行准确计数。要实现对阳性患者的HER2基因水平的精确统计，需要采用更高分辨率的成像技术。另外，宽场荧光显微镜不适用于成像组织切片，因为会检测到太多的离焦模糊。

观察方式	优点	缺点
宽场荧光显微镜	用于FISH病理诊断的主要成像工具之一。相对较简单易用，成本较低。可以在细胞中较容易确定FISH点坐标。	受到光学衍射极限的限制，成像分辨率较低。无法准确计数核内距离小于分辨率的荧光探针。不适用于成像组织切片。
激光扫描共聚焦显微镜	提高了成像信噪比，具有更好的成像质量。可以通过荧光免疫组织化学同时可视化多个突触结构标记。	成像速度较慢，不适合实际的FISH诊断应用。使用光电倍增管的量子效率相对较低。
转盘共聚焦显微镜	更快的成像速度和更高的成像分辨率。对于同时量化多个突触组分的数量和估算组织切片中蛋白质水平是出色的工具。更快更好的三维成像 sCMOS相机具有较高的量子效率，成像质量较高。减少光漂白和光毒性	空间分辨率略低于点扫共聚焦显微镜。

通过结合SpinDisk Standard与FISH技术，我们的系统突破了传统成像的局限性，为FISH成像提供了卓越的解决方案，具备以下关键功能：

大视野图像拼接：轻松将多个局部图像拼接成一幅完整的图像，显著扩展视野范围。
多通道成像与融合：支持同时捕获多个荧光通道，并将其融合呈现，提供更全面的检测结果。
图像处理与分析：内置强大的图像处理软件，优化图像质量，提升对比度和清晰度。提供定量分析工具，轻松计算荧光信号的强度、分布和相关性。
三维重构与渲染：实现样品的三维重构，提供逼真的三维成像效果，帮助深入了解样品的空间结构。
精确荧光定位：针对多色荧光标记，系统能够精准定位和分析信号的分布情况。
Z-stack数据处理：沿Z轴获取并叠加图像，重建样品的立体形态。
全自动多维扫描：支持多维度自动扫描，实现全方位覆盖与高效数据采集。

这一全面集成的成像解决方案，助力用户在FISH实验中获得更清晰、精准的结果，为科学研究和临床应用提供了强大支持。

参数	Basic 单点系列Box	Basic 单点系列	Advance 单点系列	Basic 线扫系列	Advance 线扫系列	Basic 转盘共聚焦	Advance 转盘共聚焦	SIM 结构光	SIM 转盘共聚焦
成像帧率	4fps@512x512	4fps@512x512	4fps@512x512	10fps@1024x1024	14fps@1024x1024	100fps@2048x2048	100fps@2048x2048	13fps@1024x1024	13fps@1024x1024
分辨率	~230 nm	~230 nm	~230 nm	~230 nm	150-200nm	~230 nm	~230 nm	~100 nm	~100 nm
成像深度	<100µm	<100µm	<100µm	<100µm	<600µm	<200µm	<200µm	<50µm	<200µm
激光数量	1	1	4	1	4	4	4	4	4
波长选择	405/445/488 /525/561/640(nm)	405/445/488/ 525/561/640(nm)	405/488/561/ 640(nm)	405/445/488/ 525/561/640(nm)	405/488/561/ 640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)
探测器	探测器	探测器	探测器	CMOS相机	sCMOS相机	sCMOS相机	双sCMOS摄像头（单sCMOS可选）	sCMOS相机	双sCMOS摄像头（单sCMOS可选）
显微镜	Non	倒置（正置可定制）	倒置（正置可定制）	倒置（正置可定制）	倒置（正置可定制）	倒置或正置	倒置或正置	倒置或正置	倒置
载物台	Non	Z 电动 XY 手动	XYZ 电动	Z 电动 XY 手动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动
电子系统			电动过滤器电动光圈		电动过滤器	电动过滤器	电动过滤器	电动过滤器	电动过滤器
成像对比度	中	中	高	中	高	高	高	高	高
升级选项	Non	Non	升级到 30fps 高速	Non	Non	Non	升级到 SPIN 磁盘 SIM 100nm 分辨率	升级到 SPIN 磁盘 SIM 100nm 分辨率	Non
定制选项			是		是	是	是
应用	生物医药：细胞的单色荧光显微观察、3D扫描。	生物医药：细胞的单色荧光显微观察、3D扫描。	生物医药：细胞和组织的三维荧光显微镜成像观察、多通道荧光检测。	反射式3D显微成像、表面形状检测、材料和微电子器件表面形状的快速分析测量。	厚组织的快速3D成像、3D组织病理学图像检测、小动物组织和脑神经元、肝脏、肾脏等器官的3D组织形态学研究。	活细胞/组织的动态荧光成像，斑马鱼和线虫等小动物的显微镜观察。	活细胞/组织的动态荧光成像，斑马鱼和线虫等小动物的显微活体观察，以及多通道荧光细胞器的活体观察。	活细胞的动态荧光超分辨率成像可用于活细胞动力学，从而可以追踪细胞和亚细胞水平的生物学变化。	活细胞的动态荧光超分辨率成像，组织、类器官、球状体和小生物体的 3D 成像。


SIMSCOP宽场拉曼显微镜	用于SPAD测试的时间相关单光子计数（TCSPC）

XY显微镜压电载物台
型号	ST-XY3-11075	ST-XY2-7550
图像
行程（mm）	110 X 75	75 X 50
驱动程序	压电电机	压电电机
最大负载能力（KG）	1	1
最大速度（mm/s）	100	100
最小步长（nm）	20 (50, 100nm for option)	50
重复性（nm）	+/-200	+/-200
位置传感器	光栅	光栅
材料	铝合金	铝合金
重量（KG）	3.3	2.5

参数	ST4LM
图像
波长	405/488/525/638mm
中心波长	偏差 5nm 以内
光纤后输出功率	＞500mw
光纤输出方式	SMA905, 纤芯 400um, 0.39NA, 铠甲光纤
激光类型	CW laser
单色性	<10 nm
功率稳定性	<2%
激光控制强度精度	1%
机型	光电一体机
软件控制	RS232
软件 SDK	支持 SDK 或串口协议二次开发。提供的操作软件、SDK、依赖库等

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		转盘共聚焦显微镜 Spinning Disk Confocal Microscope, SpinDisk Basic Series, Image frame rate 100fps@2048x2048, Resolution ~230nm, image depth <200um, No. of Laser - 4, Wavelength choice 405/445/488/525/561/640nm, sCMOS Camera detectors, Inverted or upright microscope, XYZ motorized stages, high image contrast, customized option		6-10 Weeks	Request for quote
		SpinDisk Advance Spinning Disk Confocal Microscope, SpinDisk Advance Series, Image frame rate 100fps@2048x2048, Resolution ~230nm, image depth <200um, No. of Laser - 4, Wavelength choice 405/445/470/520/528/555/640nm, Dual sCMOS Camera detectors (single sCOMS optional), Inverted or upright microscope, XYZ motorized stages, Motorized filter electronics system, high image contrast, upgrade to SpinDisk SIM 100nm resolution, customized option		6-10 Weeks	Request for quote
