原位拉伸加热和冷冻阶段 | 瑆创光学电子商店

原位拉伸加热和冷冻台

原位拉伸加热与冷冻台是一种先进的实验设备,专为在不同温度条件下对材料进行应力-应变测试而设计。该系列设备,集成了原位拉伸模块,能够在恒定力或恒定速度模式下进行拉伸、压缩或往复运动,以探究材料的力学性能。配备液氮冷却和电阻加热技术,它能够实现从-190°C到1500°C的温度范围,满足广泛的实验需求。随着技术的进步和市场的扩大,这种设备的适用范围和市场需求将进一步增加。

该产品必须配合温度控制器、冷却控制器(可选设备)以及原位拉伸控制器使用。随附的电脑软件有助于设置温度和机械参数以及进行数据采集

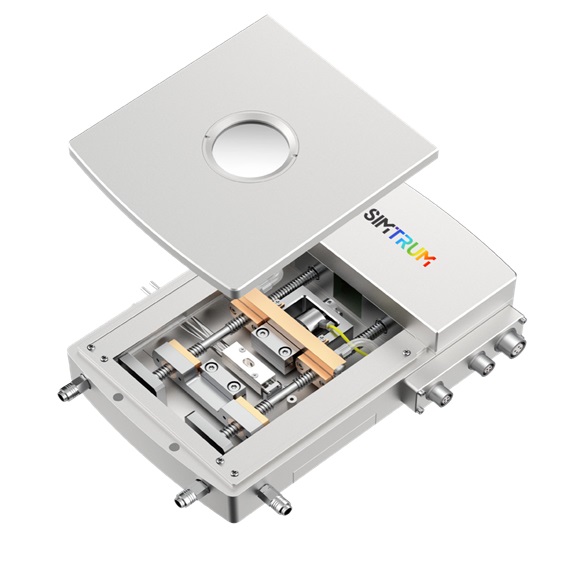

In-situ Tensile Heating & Cryo Stage CRYO600-190-5000N SEM In-situ Tensile Heating & Cryo Stage RTH1000-5000N-SEM

原位拉伸加热与冷冻台

CRYO600-190-5000N

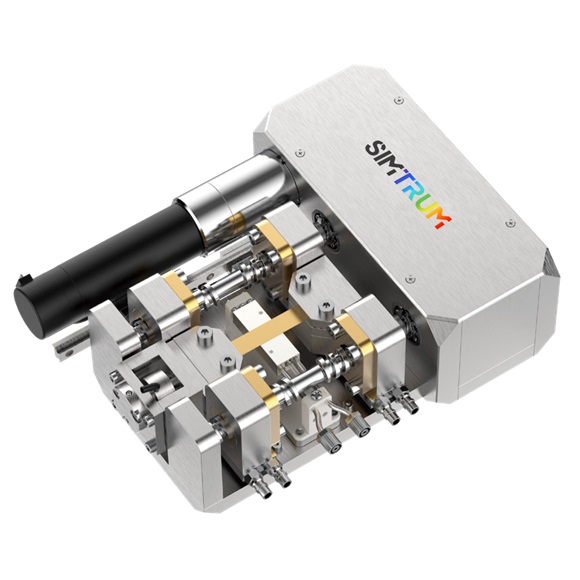

SEM 原位拉伸加热与冷冻台

RTH1000-5000N-SEM



特征

  • 动态应变测量:结合液氮冷却和电阻加热,确保精确的温度调节。
  • 高速变形测量:提供高精度的机械和位移测量,确保实验结果的准确性。
  • 断裂力学:支持拉伸、压缩、弯曲和剪切等多种力学模式。
  • 易于操作:配套的电脑软件简化了温度和机械参数的设置以及数据收集。.



应用

原位拉伸加热和冷却台在材料科学、生物医学工程、化学工程等领域得到了广泛应用。它特别适合于在不同温度条件下研究材料的机械性能,例如金属、塑料、陶瓷和复合材料的应力-应变分析。

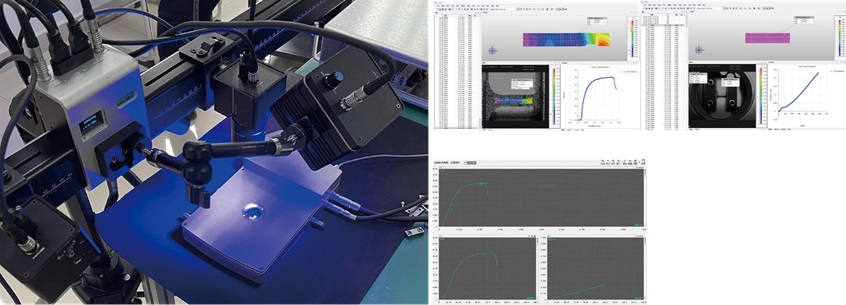

Variable temperature tensile micro-deformation testing system

变温拉伸微变形测试系统

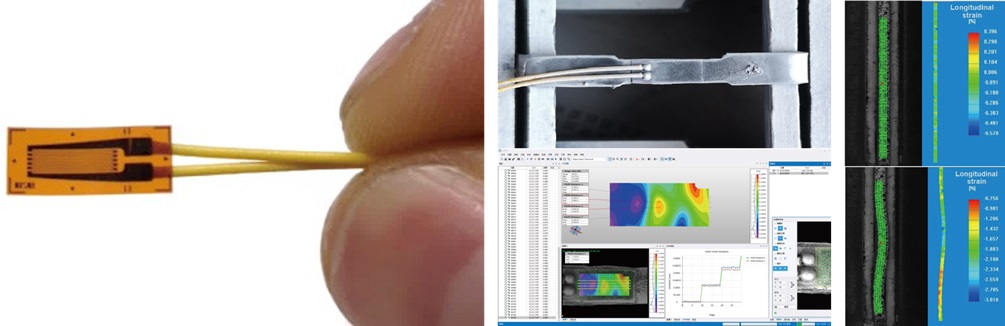

Welding strength test (with DIC system)

焊接强度测试(带数字图像相关系统)





功能 & 定制

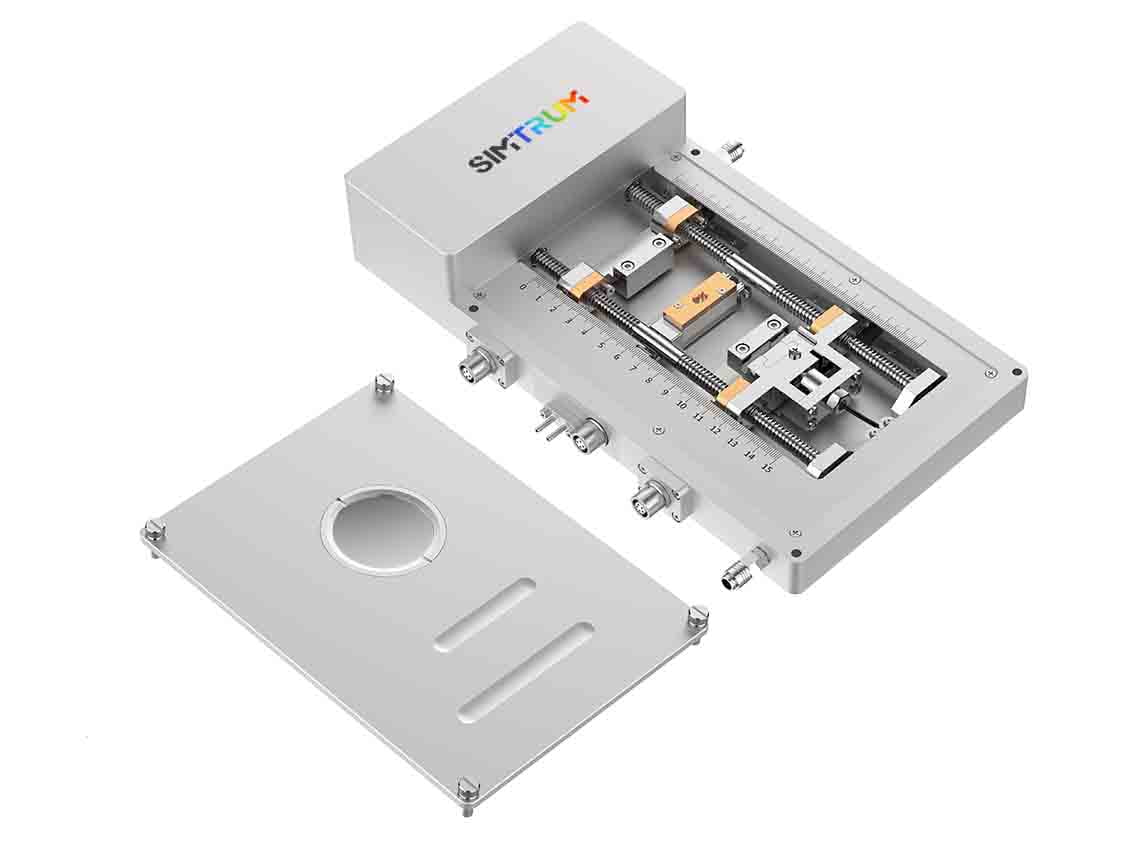

In-situ Tensile Heating & Cryo Stage CRYO600-190-5000N

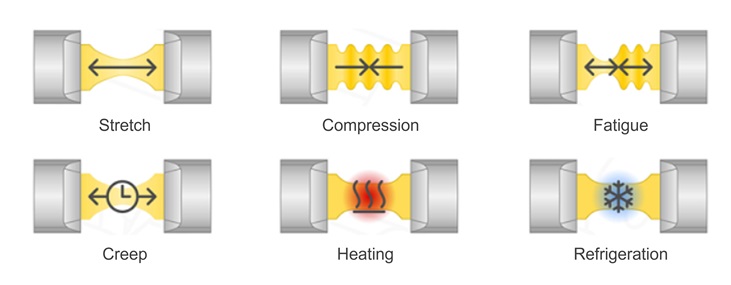

原位拉伸加热与冷冻台实现功能

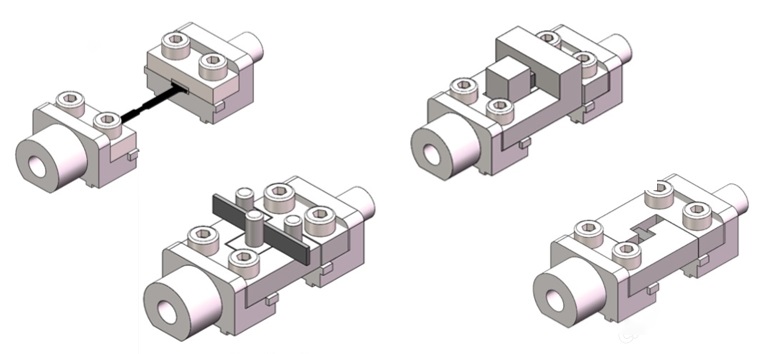

Various type of Fixtures



各种类型的夹具




产品规格和手册

产品手册链接:

In-situ Tensile Heating & Cryo Stage CRYO600-190-5000N RTH1000-5000N
温度控制
冷却和加热 液氮冷却、电热丝加热 电热丝加热
温度控制范围* -190~600℃ * RT~1000℃ *
温度稳定性 ±0.1℃ (<600℃), ±1℃ (>600℃)*
温度分辨率 0.1℃
温度控制速度 0.1~30℃/分钟(可进行定点/程序段温度控制)
温度控制方法 PID
温度传感器 PT100 Thermocouple
电气特性
拉力范围 0-5000N *(500N, 1000N, 2000N, 5000N, 等. 可选)
拉力精度 0.5%FS *
位移距离 40mm (两种方式, 可选) *
拉伸速度 0.1~60mm/min *
位移精度 ±1μm
机械模式 拉伸(热拉伸和冷拉伸),压缩, 弯曲, 剪切
光学特性
光路 反射光路(可升级为透射光路)
窗口材料 石英玻璃 *
窗口大小 Φ45mm *
镜头工作距离 20mm *
透光孔 默认情况下没有* 透光孔可以升级
结构特性
样品台尺寸 12x36mm * 12x12mm *
样品载体材料 银*
尺寸 360×150×40mm *
样品腔高度 17mm *
腔室 密封的,可以充满保护性气体*
基础配置

原位拉伸加热及低温台 1 台 、原位拉伸控制器 1 台、温度控制器 1 台

制冷控制器 1 台(低温配置)、液氮罐 1 个(低温配置)、温度控制拉伸集成软件 1 套

循环水系统 1 套、若干连接管

可选的 计算机主机/安装支架/定制控制软件/DIC-Micro微观应变测量分析系统
  以上都是默认参数,带*可以自定义





  温度范围 腔室类型 Optical Path Electrinical Probe Arm

光学加热 & 冷却阶段

-190°C 至 1200°C 气密或真空密封 透射或反射

XRD温度控制台

-190°C 至 1200°C 气密或真空密封 透射或反射   否 (可定制)

电探头温度载物台

-190°C 至 600°C 气密或真空密封 透射或反射  固定探头臂

电探头温度站

-190°C 至 600°C 气密或真空密封 透射或反射   可调式探头臂

拉伸应变温度阶段

-190°C 至 1200°C 气密或真空密封 透射或反射   否 (可定制)





SIMSCOP P Series Laser Scanning Confocal Microscope 激光扫描共聚焦显微镜 共聚焦拉曼显微镜
SIMSCOP L Series Line Scan Confocal Microscopy 高速线扫描共聚焦显微镜
宽场拉曼显微镜,
荧光/光致发光显微镜
  时间相关单光子计数(解决方案)

我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
CRYO600-190-5000N
In-situ Tensile Heating & Cryo Stage, Temp control range -190 to 600℃, Air-tight Chamber, Pulling Range 0-5000N, Pulling Force Accuracy 0.5%FS, Price includes: Temperature Stage and Controller, cycle water system, refrigeration controller, liquid nitrogen tank, Software.
6-10 Weeks Request for quote
RTH1000-5000N
In-situ Tensile Heating & Cryo Stage, Temp control range RT to 1000℃, Air-tight Chamber, Pulling Range 0-5000N, Pulling Force Accuracy 0.5%FS, Price includes: Temperature Stage and Controller, cycle water system, Software.
6-10 Weeks $38541.62

RTH1000-5000N - Parameter

CRYO600-190-5000N - Parameter

RTH1000-5000N - Download

CRYO600-190-5000N - Download
