Products / 光机械件 /电动滤光片转盘 /FWR 电动滤光片转盘 /

FWR 电动滤光片转盘

产品概述规格参数安装方法控制器配件相关产品联系下单！

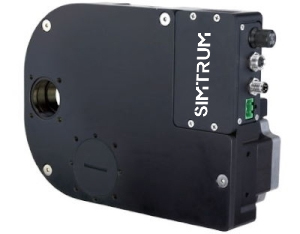

SIMTRUM 提供的FWR 系列设备是计算机控制的电动滤光片转盘，具有高速更换滤光片的功能，外形小巧和可互换的滤光片支架。每个滤光片转盘都配有一个随附的滤光片支架（FH0625 用于 10 x 25 mm 滤光片位置或 FH0632 用于 7 x 32 mm 滤光片位置）。

特征

用于 25 mm光学器件（10 个位置）或 32 mm光学器件（7 个位置）的可互换滤波器支架
平稳、高速的滤波器更换；相邻滤波器的更换时间为 57 ms（10 位转轮）
可选 IO；1 个数字输入，2 个数字输出
内置控制器；可与其他 X-电动系列产品进行串联连接，并共享一个电源

应用

荧光成像
光谱分析
激光系统
生物医学成像

ST-FWR

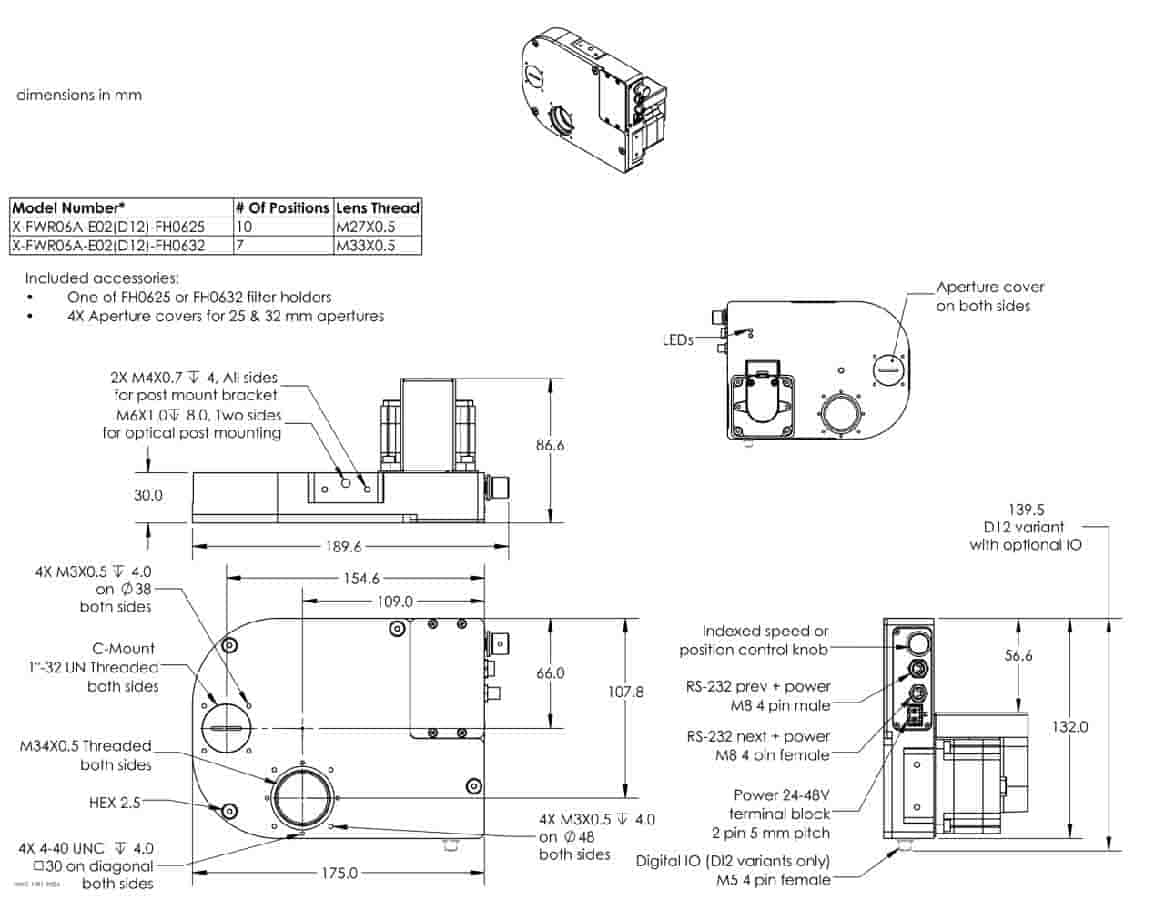

图纸（mm）

常规参数

微步大小（默认分辨率）	0.010714285°
内置控制器	Yes
范围	360°
精度（单向）	0.4°
重复性	<0.1°
反弹	<0.19°
最小速度	0.006542°/s
速度分辨率	0.006542°/s
编码器分辨率	400CPR
编码器类型	旋转正交编码器
通信接口	RS-232
数据线连接	锁定 4-pin M8
兼容的光学厚度	6.5mm
电源	24-48VDC
电源插头	2-pin 螺丝端子
最大电流消耗	650 mA
每个电机转速的角运动	119.999992°
每转电机步数	200
电机类型	步进电机 (2 相)
电机额定电流	2100 mA/phase
电感	3.2 mH/phase
默认分辨率	1/56步长
电机框架尺寸	NEMA 23
机械驱动系统	同步带
限位或家庭感应	磁性家庭传感器
手动控制	Yes
安装接口	用于光学柱的 M6 螺纹孔，用于 AP134 柱安装适配器的 M3 孔
工作温度范围	0-50°C
符合 RoHS 标准	Yes
符合 CE 标准	Yes
真空兼容	No

型号比较

型号	通光孔径	兼容的光学直径	光学元件数量	相邻光学器件变化时间	数字输入	数字输出	重量
FWR0-FH0625	23.5 mm (0.925")	25 mm, 1 "	10	57 ms	0	0	1.508 kg (3.325 lb)
FWR0-FH0632	30 mm (1.181")	31-32 mm	7	67 ms	0	0	1.503 kg (3.314 lb)
FWR1-FH0625	23.5 mm (0.925")	25 mm, 1 "	10	57 ms	1	2	1.588 kg (3.501 lb)
FWR1-FH0632	30 mm (1.181")	31-32 mm	7	67 ms	1	2	1.583 kg (3.490 lb)

初始设置

安装设备

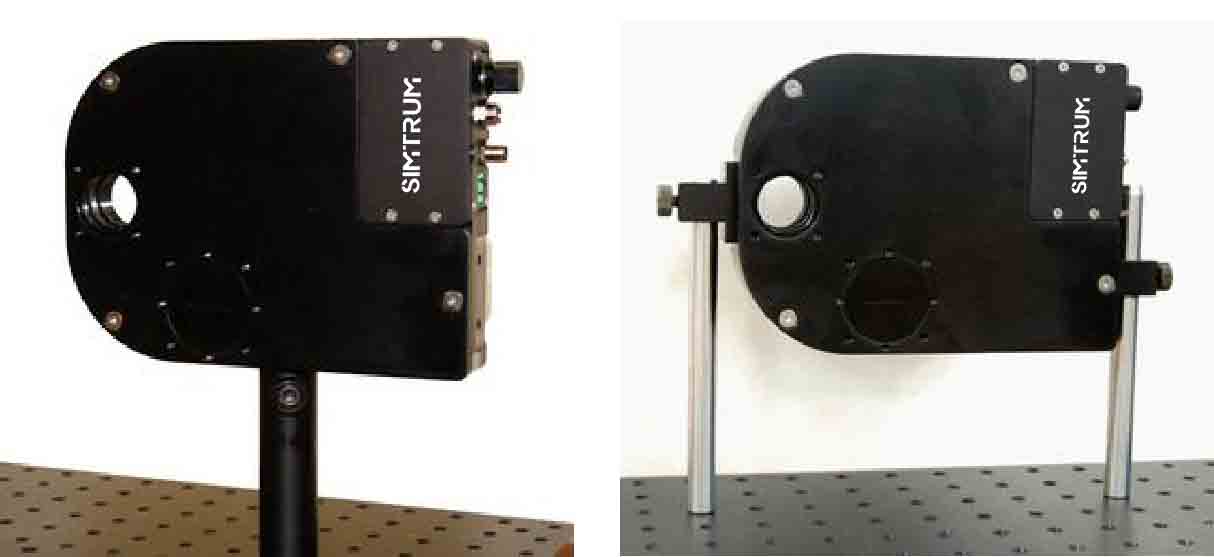

要将 FWR 滤光片转盘安装到光学试验板上，可以使用单个光学柱，如图所示。或者，使用 AP134 立柱安装，使设备可以水平或垂直安装到两个立柱上。

更换滤光器支架

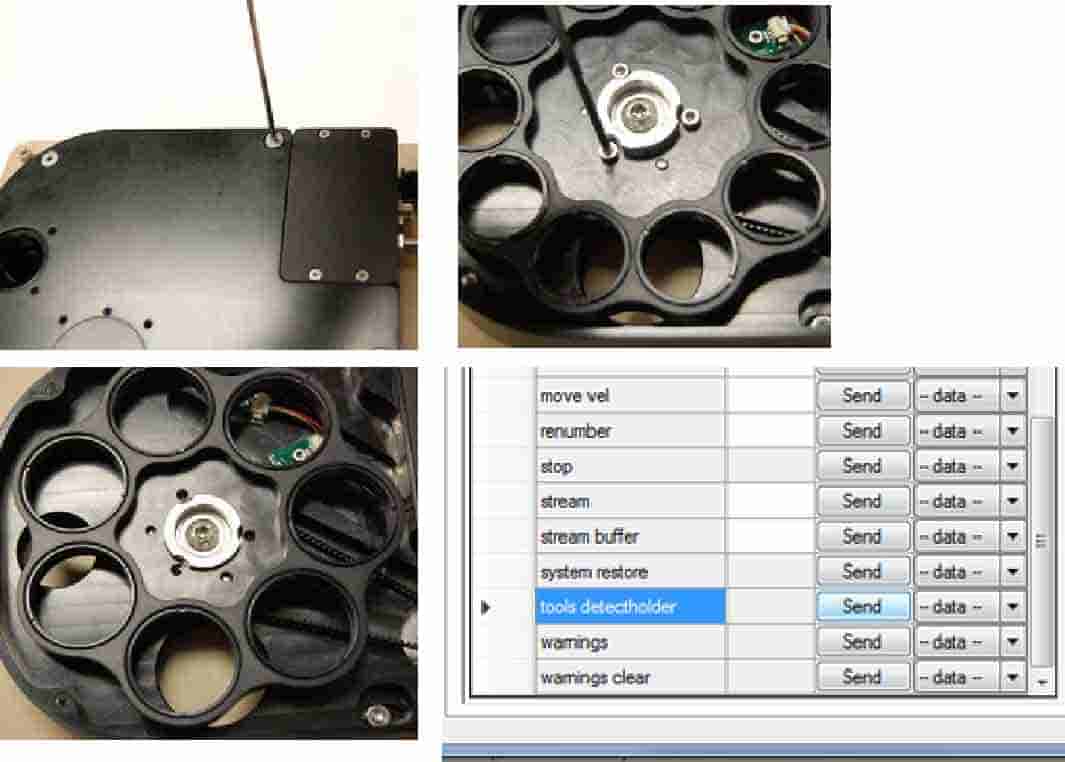

使用 2.5 mm六角扳手卸下FWR 外壳盖，并卸下四个盖螺钉。

使用 2.5 mm六角扳手拧下固定滤光器支架的三颗螺钉，然后将支架向上滑出外壳。

将新的滤光器支架放置到位，确保两个定位销和三个螺丝孔对齐。拧紧三个 M3 螺钉，将新转轮固定到位，并防止螺钉在运行过程中松动。重新安装外壳盖。如果新支架适合不同尺寸的滤光片，请确保使用正确孔径的滤光片，并将盖子安装在未使用的孔径尺寸上。

要更新新安装的滤光片支架的 FWR 滤光片转盘设置，请发送tools detectholder 命令以自动配置设备。您还可以通过发送带有已安装轮子的 ID 值的set filter.holderid （T：81）来手动设置过滤器支架 ID。

X-MCC多轴通用电机控制器

用户手册:

备注：SIMTRUM 的电动载物台都内置控制器，可通过串联方式连接多个设备（可自行选择是否额外配制X-MCC控制器），实现共用同一电源和一条与电脑相连的数据线，简化连接与管理。

通用驱动：支持控制 1、2、3 或 4 个轴，包括双极步进电机、线性电机或音圈电机，单相最高支持 6 Arms（10 A 峰值）。
控制模式：支持多种控制模式，包括独立轴控制（使用梯形速度曲线）或插补多轴控制（支持直线、弧线或圆形轨迹）。
通信方式：支持多种通信选项，包括以太网、USB 和 RS-232。
设计特点：便于安装到面板、实验板、实验室工作台和机箱中。
联动功能：轴间可锁定同步移动，模拟单轴运行，实现并行运动。
兼容性：X-MCC 系列兼容所有电动载物台产品。与多台设备串联连接时，X-MCC 还可与多个电动载物台产品共享同一电源。

初始设置

在断电状态下，将外设连接到 X-MCC 的目标轴。

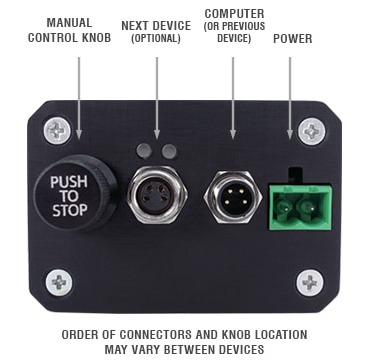

使用 RS-232 的 “Prev” 和 “Next” 接口，将所有集成设备和控制器串联连接。
接下来，为一个或多个设备供电。许多产品通过串联电缆共享电源，每个设备上的绿色电源指示灯应亮起。
下载并安装 Launcher，启动 Launcher。
创建一个新连接，并选择第一个控制器连接的通信端口。
如果检测到多个设备并存在设备编号冲突，Launcher 会重新编号，或者您可以按需手动重新编号。链条中靠近计算机的第一个设备将成为设备 1，下一个设备为设备 2，以此类推。
打开通信端口后，Launcher 的 “My Connections” 页面将显示每个轴的连接状态，并提供建议的操作提示。
激活外设后，可在 Launcher 的 “Basic Movement” 应用中点击归零图标，或旋转 X-MCC 上的旋钮，移动与该轴关联的外设。大多数定位器将在初始时仅以较低速度向一个方向移动，直到到达行程限制的归零传感器，然后即可全行程双向移动。

指示

绿色（设备）- 电源

点亮：控制器正在运行。
每秒闪烁两次：电源电压或控制器温度超出范围。

红色（设备）- 系统错误

点亮/闪烁：发生错误，请联系技术支持。

黄色（设备）- 通信

点亮：正在传输数据。
每秒闪烁两次：带校验和的ASCII命令发生数据包损坏。

黄色（轴）- 轴状态

点亮：外设定位器正在移动。
闪烁：轴通过旋钮（速度模式）进行手动控制，闪烁频率与移动速度成比例。
每两秒渐入渐出：已连接的自动检测外设正在等待激活。

蓝色（轴）- 轴警告/错误

常亮：外设已停用。
每秒闪烁两次：驱动器由于过温、超出电压范围、其他驱动故障、用户请求或急停而被禁用；当外设重新插入轴或设备上电初始化时，也会短暂出现。
在移动期间短暂点亮：轴发生滑动。
每两秒闪烁一次：轴已停滞并停止运行。
每秒两次闪烁：静止轴被强制移位。
每两秒闪烁五次：编码器读取错误，触发FQ或FA警告标志。
缓慢渐入渐出：外设轴已停泊。

配件

型号	描述	重量（kg）
滤光片支架

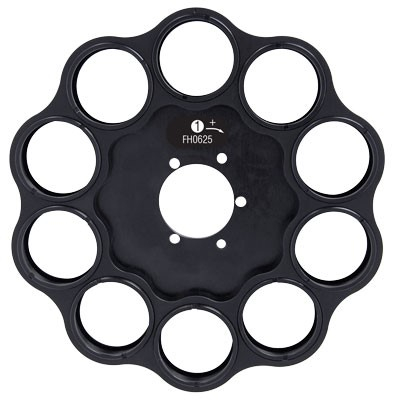

FH0625	滤光片支架，适用于FWR06，25 mm/1“ 滤光片这些过滤器支架可容纳10个过滤器，并配有安装螺钉、固定环和预装磁铁，以便在安装到任何FWR06设备中时进行归位和转轮检测。	0.088

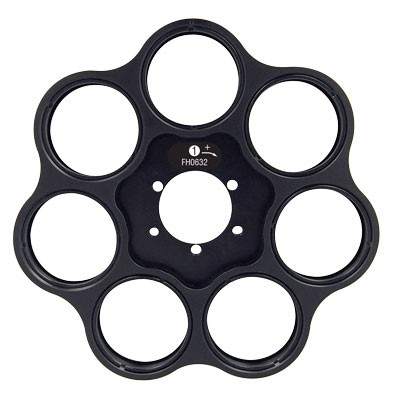

FH0632	滤光片支架，适用于FWR06，31至32毫米滤光片这些过滤器支架可容纳7个过滤器，并配有安装螺钉、固定环和预装磁铁，以便在安装到任何FWR06设备中时进行归位和转轮检测。	0.086

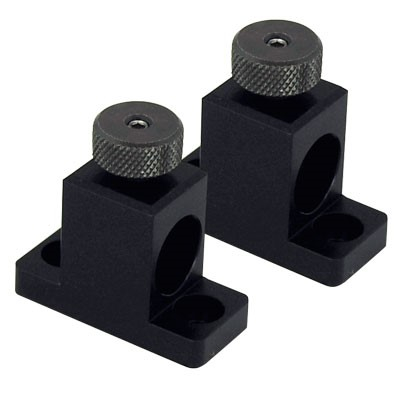

AP134	光学柱安装适配器，用于 FWR 滤光片转盘这些柱安装适配器成对提供，允许将FWR滤光轮安装到带有两个12.7毫米（1/2英寸）柱的公制光学面包板上。	0.055
数据电缆数据电缆以串联的方式连接所有的电动载物台系列产品。它专为运动应用中的弯曲需求设计，最大电流承载能力为4.0安培。

ST-X-DC01	1 英尺（0.3 米）4 针公头到母头 M8 延长电缆	0.03
ST-X-DC02	2 英尺（0.6 米）的 4 针公对母 M8 延长电缆	0.04
ST-X-DC06	6 英尺（2 米）的 4 针公对母 M8 延长电缆	0.08
ST-X-DC15	15 英尺（4.5 米）的 4 针公对母 M8 延长电缆	0.17
电源适配器这是一款稳压隔离的 100-240 V 交流输入电源，兼容电动载物台产品。适用于为单个高电流X系列产品供电，或通过级联为多个低电流X系列产品供电。
ST-X-PS12	输出为24 V DC、3.0 A ，连接端为2针5mm间距的端子块。	0.44
ST-X-PS14	输出为48V DC、3.75A，连接端为2针5mm间距的端子块。	0.75
ST-X-PS15	输出为 48 V DC、6.5 A，连接端为2针5mm间距的端子块。	1.7
USB转串口转换线带M8母头插头，适用于ST-X系列产品
ST-X-USB	这款6英尺（2米）长的M8母头转USB A插头转换线，可以将ST-X系列产品的前端端口连接到计算机的USB端口。每个电动载物台串联链路只需使用一根。	0.06
串行适配器电缆用于电动载物台产品的带M8母插头的串行适配器电缆
串行适配器电缆用于电动载物台产品的带M8母插头的串行适配器电缆
ST-X-SDC	这款 6 英尺（2 米）M8 母头转 RS-232 母头转换电缆允许您将 X 系列产品的上一个端口连接到计算机上的 RS-232 串行端口。	0.09

相关产品

产品	行驶距（mm）	最大负载能力(kg)	精度(µm)	最大速度（mm/s）	最大连续推力（N）	重复性（μm）	默认分辨率(µm)
XY步进电机载物台	25-1000	25-500	8-45	25-280	25-600	<2.5-<4	0.047-0.496
XYZ步进电机载物台	25-450	20-25	15-60	26-1000	25-75	< 3	0.047-0.496
XYM 线性电动显微载物台	130-100/250-100	30-50	5	750	13	< 0.5	/

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
OM-ZA01-X-MCC1 OM-ZA01-X-MCC1，单轴，带IO接口，每相电流最高可达6 A	4-6周	$1182.69
OM-ZA01-X-MCC2 OM-ZA01-X-MCC2，双轴，带IO接口，每相电流最高可达6 A	4-6周	$1776.92
OM-ZA01-X-MCC3 OM-ZA01-X-MCC3，三轴，带IO接口，每相电流最高可达6 A	4-6周	$2371.15
OM-ZA01-X-MCC4 OM-ZA01-X-MCC4，四轴，带IO接口，每相电流最高可达6 A	4-6周	$2965.38
OM-ZA01-FWR0-FH0625 OM-ZA01-FWR0-FH0625，10位滤光片架，兼容光学直径25 mm（1英寸），相邻光学元件切换时间57毫秒	4-6周	$3301.15
OM-ZA01-FWR0-FH0632 OM-ZA01-FWR0-FH0632，7位滤光片架，兼容光学直径31-32 mm，相邻光学元件切换时间67毫秒	4-6周	$3654.23
OM-ZA01-FWR1-FH0625 OM-ZA01-FWR1-FH0625，10位滤光片架，带数字IO接口，兼容光学直径25 mm（1英寸），相邻光学元件切换时间57毫秒	4-6周	$3654.23
OM-ZA01-FWR1-FH0632 OM-ZA01-FWR1-FH0632，7位滤光片架，带数字IO接口，兼容光学直径31-32 mm，相邻光学元件切换时间67毫秒	4-6周	$3654.23
OM-ZA01-FH0625 OM-ZA01-FH0625，适用于10片滤光片，滤光片直径为25 mm（1英寸）	In Stock	$347.73
OM-ZA01-FH0632 OM-ZA01-FH0632，适用于7片滤光片，滤光片直径为31至32 mm	4-6周	$347.73
OM-ZA01-X-AP134 OM-ZA01-X-AP134，光学柱安装适配器，用于 FWR 滤光片转盘。光学柱安装适配器成对提供，允许将FWR滤光轮安装到带有两个12.7毫米（1/2英寸）柱的公制光学面包板上	4-6周	$137.73
