共轴可见光辅助对准的中红外QCL和ICL-Pointer

产品概述规格参数相关产品联系下单!

SIMTRUM 推出Pointer:共轴可见光辅助对准的中红外量子和带间级联激光器,它是一款针对中红外量子和带间级联激光器的尖端的一体化解决方案，专为满足精密准直操作需求而设计。该系统可选配量子级联激光器(QCL)或带间级联激光器(ICL)，通过集成高可靠性的光机系统、用于辅助对准的共轴可见光光束、驱动模块及温控单元，实现卓越的操作效率与精准度。Pointer不支持波长调谐或功率调节。可定制内置中红外芯片的波长和输出功率，如需定制设备，请联系我们。

特征

即插即用解决方案，支持QCL/ICL激光源一键式操作
双按键极简控制
不可调谐
出厂预校准光功率
准直光束输出
共轴可见光（激光）引导，辅助快速光路对准
集成温度安全监控
风冷式激光头设计
远程操作接口
可调平底座，支持高度/指向微调（兼容公制/英制光学平台孔距）
附加精密机械接口以满足系统集成需求
可定制40mW高功率输出

应用

中红外目标定位
中红外/可见光光束对准
闪烁信标

规格参数

参数 [单位]	最小值	典型值	最大值	备注
光束直径 [mm]	3.2	4	4.8	内部封装窗口出射直径
光束发散角 [mrad]	-	<6	8	基于光强分布1/e2 的发散角
中心波长 [μm]	3	-	12	中心波长(不可调谐)取决于安装的芯片; QCL芯片可按需提供。
脉冲长度 [ns]	-	500	-
脉冲重复频率 [kHz]	-	200	-
输出功率 [mW]	-	5	9.6 (支持40mW定制)	输出功率取决于所安装芯片。为确保产品符合Class 1激光安全等级，最大输出功率不得超过9.6毫瓦。

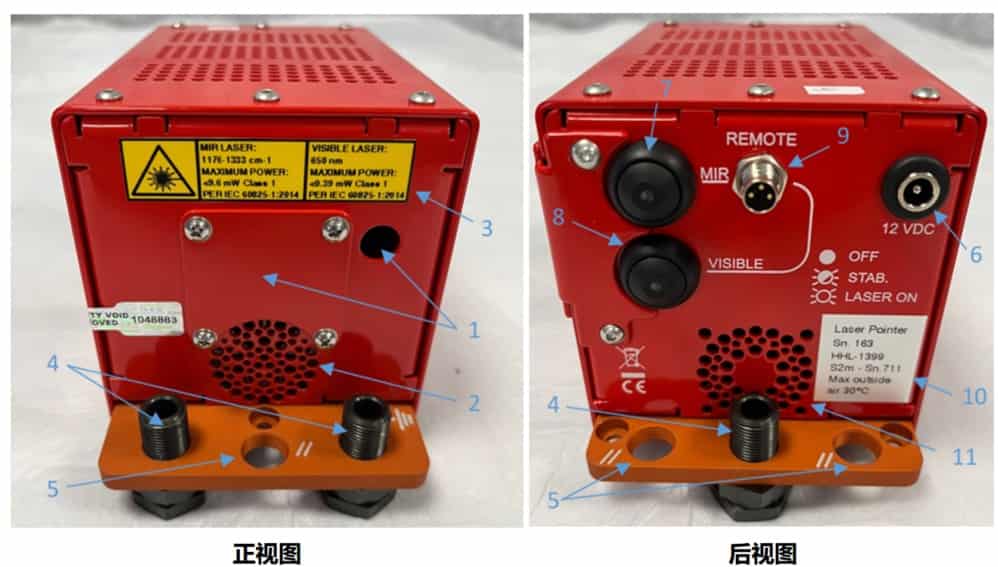

产品外观

1 - 激光束输出 – 根据选项配置，图示为精确光束选项。
2 - 进气口
3 - 激光安全标签
4 - 带锁紧螺母的调平支脚
5 - 英制间距调平支脚定位孔
6 - 12伏直流电源接口
7 - 中红外激光启动按钮（带状态指示灯）
8 - 可见光激光启动按钮（带状态指示灯）
9 - 远程控制接口
10 - 产品标签
11 - 出气口

产品型号	波长	输出平均功率	调谐范围	输出方式
中红外单通道宽光谱可调谐激光器 – SuperTune	4-5μm (5-12μm 可定制)	最高 20 mW	>96cm^-1@2197.8cm^-1(＞200nm@4.55μm)	自由空间输出
中红外单通道宽光谱可调谐激光器 – SuperTune	4-5μm (5-12μm 可定制)	最高 20 mW	>96cm^-1@2197.8cm^-1(＞200nm@4.55μm)	自由空间输出
中红外多通道宽调谐范围外腔式量子级联激光器 – Glider	3-13μm	最高 30 mW	＞2200cm^-1(可容纳多达4芯片)	光纤输出/自由空间输出
共轴可见光辅助对准的中红外QCL和ICL-Pointer	3-12μm可定制	可达40mW	无调谐功能	自由空间输出
连续长波红外量子级联激光(4-17μm)	4-17 μm	＞ 5 mW	-	-
高热负载(HHL)封装连续波中红外单模(DFB) 量子级联激光器(4-9.7μm)	4-9.7 μm	5-20 mW	~3cm^-1	自由空间输出
连续波中红外室温单模（DFB）量子级联激光器(4-12μm)	4-12μm	1-200mW	~3cm^-1	自由空间输出/光纤输出

技术指引

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

项目	细节	单位	备注
应用场景
工作波长		μm
波长调谐范围		nm
工作模式		/	连续/脉冲
输出功率		W
功率稳定性		%

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)
