高热负载(HHL)封装连续波中红外单模(DFB) 量子级联激光器(4-9.7μm)

SIMTRUM提供一系列标准高热负载封装激光器产品。这些激光器源自我们多款广受欢迎的产品系列，采用预封装的高散热负载（HHL）外壳，并确保符合标准性能指标。此类激光器支持快速交付，少量采购（≤3件）通常可在2周内发货且价格优惠；如需大批量订购，请直接联系我们！
特征连续波输出 TEM00 单纵模分布式反馈(DFB）输出功率保证标准调谐范围（波长依赖型）高散热负载（HHL）外壳准直光束输出	应用气体传感环境监测医疗诊断科学研究

产品型号	中心波长	中心波长处的最小功率	调谐范围	参数表
LL-AL01-CW-SM-Q-1030-15-0.9-HHL	1030 cm-1	> 15 mW	>3 cm-1
LL-AL01-CW-SM-Q-1046.3-5-1-HHL	1046.3 cm-1	> 5 mW	>2 cm-1
LL-AL01-CW-SM-Q-1103.5-20-0.8-HHL	1103.5 cm-1	> 20 mW	>3 cm-1
LL-AL01-CW-SM-Q-1900-5-0.5-HHL	1900 cm-1	> 5 mW	>2 cm-1
LL-AL01-CW-SM-Q-2209-15-1-HHL	2209 cm-1	> 15 mW	>3 cm-1
LL-AL01-CW-SM-Q-2311-10-1-HHL	2311 cm-1	> 10 mW	>4 cm-1

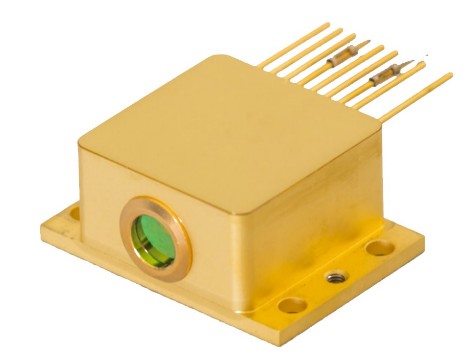

高散热负载（HHL）外壳

HHL外壳是为连续波/脉冲激光器设计的密封准直封装结构，适用于短期系统集成及恶劣环境使用。其体积显著小于LLH型号，且采用完全密封设计。该外壳包含珀尔帖制冷器（热电制冷结）和NTC温度传感器（型号10K4CG），可通过TC3控制器或用户自定义温控系统进行管理。散热通过铜基底的热接触实现，实际散热能力取决于工作模式与环境条件。

HHL外壳特性

• 尺寸：44.5 mm × 31.7 mm × 19 mm

• 密封封装

• 安装方式：需通过M3螺钉固定于平整散热表面（如HHL散热板）

• 内置珀尔帖制冷激光模块，最大温差60°C

• 镀增透膜ZnSe保护窗口

• 内置准直透镜

• 自由空间准直光束，发散角<6 mrad

• NTC温度监测

• 冷却要求：需配套冷却背板（如HHL散热板或其他能维持背板温度+20°C、热阻0.1°C/W的散热方案）

• 兼容激光器：支持NS/AN/AN-NSP支架且功耗<12W的激光模块

HHL外壳尺寸

产品型号	波长	输出平均功率	调谐范围	输出方式
中红外单通道宽光谱可调谐激光器 – SuperTune	4-5μm (5-12μm 可定制)	最高 20 mW	>96cm^-1@2197.8cm^-1(＞200nm@4.55μm)	自由空间输出
中红外单通道宽光谱可调谐激光器 – SuperTune	4-5μm (5-12μm 可定制)	最高 20 mW	>96cm^-1@2197.8cm^-1(＞200nm@4.55μm)	自由空间输出
中红外多通道宽调谐范围外腔式量子级联激光器 – Glider	3-13μm	最高 30 mW	＞2200cm^-1(可容纳多达4芯片)	光纤输出/自由空间输出
共轴可见光辅助对准的中红外QCL和ICL-Pointer	3-12μm可定制	可达40mW	无调谐功能	自由空间输出
连续长波红外量子级联激光(4-17μm)	4-17 μm	＞ 5 mW	-	-
高热负载(HHL)封装连续波中红外单模(DFB) 量子级联激光器(4-9.7μm)	4-9.7 μm	5-20 mW	~3cm^-1	自由空间输出
连续波中红外室温单模（DFB）量子级联激光器(4-12μm)	4-12μm	1-200mW	~3cm^-1	自由空间输出/光纤输出

技术指引

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

项目	细节	单位	备注
应用
工作波长		nm
调谐范围		nm
工作模式		/	连续/脉冲
输出功率		W
功率稳定性		%

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

	Availability	Reference Price (USD)
LL-AL01-CW-SM-Q-1030-15-0.9-HHL 工作波长：9.7μm(1030cm-1) 工作模式：连续波激光器模式：TEM00，单纵模调谐范围: 0.9cm-1 平均输出功率：15mW 热沉最高温度：20℃	Contact Us	Request for quote
LL-AL01-CW-SM-Q-1046.3-5-1-HHL 工作波长：9.6μm(1046.3cm-1) 工作模式：连续波激光器模式：TEM00，单纵模调谐范围：1cm-1 平均输出功率： 5mW 热沉最高温度：25℃	Contact Us	Request for quote
LL-AL01-CW-SM-Q-1103.5-20-0.8-HHL 工作波长：9.0μm(1103.5cm-1) 工作模式：连续波激光器模式：TEM00，单纵模调谐范围:0.8cm-1 平均输出功率: 20mW 热沉最高温度:20℃	Contact Us	Request for quote
LL-AL01-CW-SM-Q-1900-5-0.5-HHL 工作波长：5.3μm(1900cm-1) 工作模式：连续波激光器模式：TEM00，单纵模调谐范围：0.5cm-1 平均输出功率： 5mW 热沉最高温度：20℃	Contact Us	Request for quote
LL-AL01-CW-SM-Q-2209-15-1-HHL 工作波长：4.5μm(2209cm-1) 工作模式：连续波激光器模式：TEM00，单纵模调谐范围:1cm-1 平均输出功率: 15mW 热沉最高温度:20℃	Contact Us	Request for quote
LL-AL01-CW-SM-Q-2311-10-1-HHL 工作波长：4.3μm(2311cm-1) 工作模式：连续波激光器模式：TEM00，单纵模调谐范围：1cm-1 平均输出功率：10mW 热沉最高温度：20℃	Contact Us	Request for quote
