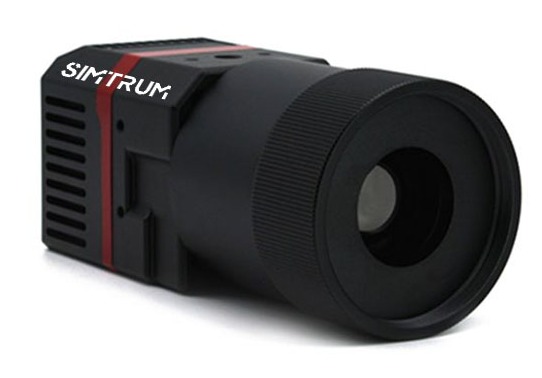

微距红外热像仪

产品概述规格参数相关产品联系下单！

SIMTRUM提供的微距红外热成像测温仪采用国内外主流厂商芯片，同时配备自研的去噪及测温算法，可靠性高，测温更精确，能够清晰展现图像细节。多种分辨率和不同检测范围可供选择，微距镜头放大倍率可定制，适应性更广。
特征测温范围0~1600℃ 多种分辨率可选，最高1280×1024 自研去噪及测温算法，图像细节展现更清晰独立微距镜头，放大倍率可灵活定制自研测温校正算法

应用

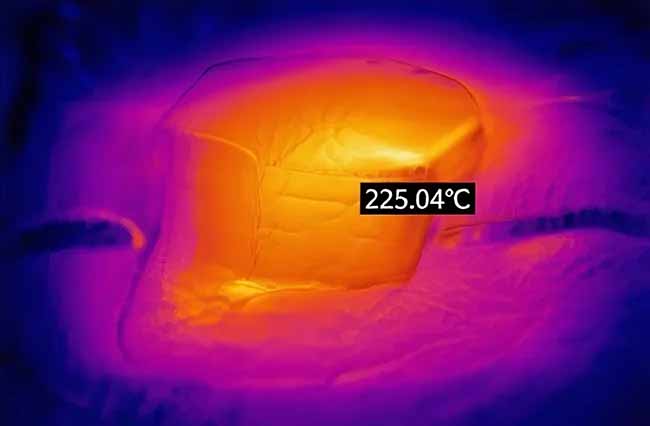

电子烟发热陶瓷检测

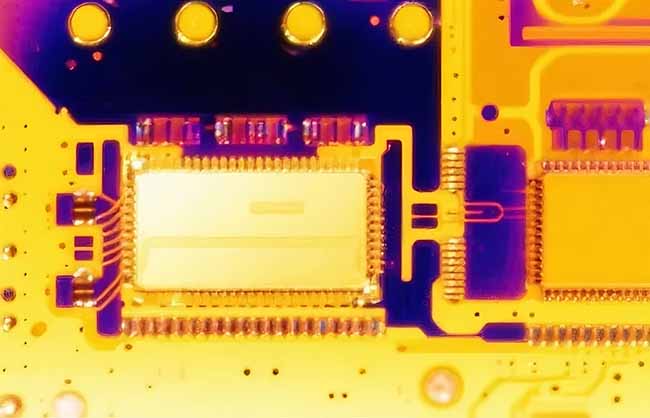

电路板检测

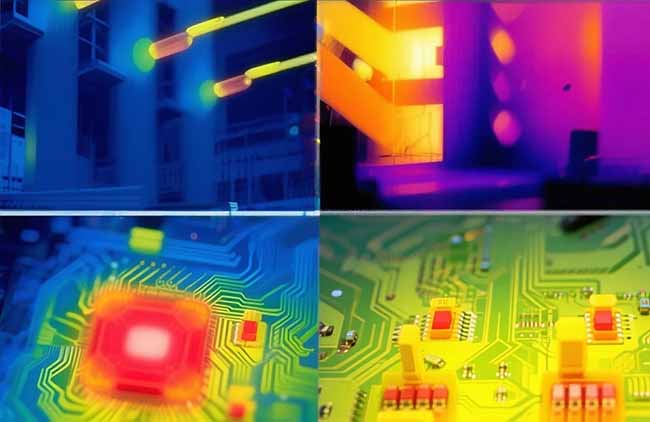

芯片发热检测

常规参数

型号	HJ01-MCIR-K43M25		HJ01-MCIR-K43M23		HJ01-MCIR-K43M6	HJ01-MCIR-K46M25		HJ01-MCIR-K46M23		HJ01-MCIR-K46M6
探测器类型	非制冷焦平面微测辐射热计
像元间距	12μm
分辨率	384×288		384×288		384×288	640×512		640×512		640×512
最小可分辨率尺寸	25	40	23	28	6	25	40	23	28	6
倍率	0.5	0.3	0.5	0.43	2	0.5	0.3	0.5	0.43	2
检测范围 (mm)	9.5×7	16.5×12.5	9×7	11×8	2.5×2	16×12.5	25×20	15×12	18×14	4×3
检测距离 (mm)	57	102	103	122	73	57	102	103	122	73
波长范围	8 - 14μm
热灵敏度 (NETD)	<40mK(@25℃)
帧频	50Hz,100Hz 可定制
调色板	多种调色板，包括白热、黑热、铁红、彩虹等
对比度、亮度	自动 / 手动
数据格式	16bit 全码流温度数据，H.264/H.265 压缩码流
测温精度	±2℃或 ±2%
测温范围	常温档: -20℃~+200℃ 中温档:+150℃~+650℃

其他参数

数据接口	RJ45
网络标准	千兆网
协议支持	IPv4/IPv6、TCP、UDP、NTP、HTTP、 RTSP、RTP、ICMP、WebSocket、ONVIF
电源接口	2EDGKO-3.81mm/2P
电源电压	12Vdc
稳态功耗	<2.5W
工作温度	-20℃ - 60℃
存储温度	-40℃ - 70℃
抗温度冲击	5℃/min（-20℃ - 60℃）
抗振动	4.3g，x、y、z 轴每轴 2 小时
抗冲击	加速度 30g，半正弦波，脉冲宽度 6ms，三轴各三次
客户端	支持实时温度显示、多种测温对象、录像、拍照、回放等功能
SDK	SDK 开发支持 win32、x64、Linux（x86、ARM）

型号	像素	测量光谱范围	温度范围
短波红外热像仪	384288/512384/640480/ 768576/1280*1024	0.8~2μm	600-3000℃
中波红外热像仪	640*480	3~5μm/4.8~5.2μm	200-700℃
用于火焰温度测量的中波红外热像仪	640480/640512	3.9μm/4.5μm	600-1600℃/1000-2000℃
制冷中波红外热像仪	640*512	3.7~4.8μm/1.5~5.2μm	-10~1200℃（可扩展至2000℃）
长波红外热像仪	384288/640480/640*512	8~14μm	-20~650℃ 高温范围：350~1600℃
制冷长波红外热像仪	640*512	7.7~9.5μm	-10~1200℃（可扩展至2000℃）
微距红外热像仪	384288/640512	8~14μm	常温档：-20~200℃ 中温档：150~650℃

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

问题：	详情	单位	备注
你的应用场景是什么？			电力巡检，监测高温设备的运行状态，火灾预警等
需要的光谱响应范围？			短波/中波/长波红外
你要测量的温度范围是多少？		℃	例：-20~500℃
所需要的分辨率？			384288/640480/640512/12801024等，具体分辨率见详情页面
所需要的热灵敏度(NETD)大小？		mK	NETD表示仪器检测微小温度差异的能力，NETD<50mK表示可识别0.05℃的温差，适用于精密电子仪器检测
对于对焦功能的需求？			手动or自动，手动对焦适用于简易场景的固定距离测量；自动对焦适用于复杂场景的快速扫描
所测量物体的运动状态？			静止or运动,运动目标需要高帧频，避免图像出现拖影
镜头选配？			长焦，微距等镜头可选
选择建议			如果需要测量高温目标或对精度要求比较高，建议优先选择短波；中温目标或有抗干扰需求，则选择中波；如果是常温目标并需要全天候检测，则优先选择长波。
红外高温计和红外热像仪的区别？			红外高温计只能进行单点温度测量，通过检测物体表面某点的红外辐射能量，经算法转化为温度值，测量结果直接数字呈现；
红外高温计和红外热像仪的区别？			红外热像仪则可以进行面温度测量，可生成被测物体表面的温度分布热图，扫描物体上各点的红外辐射能量，形成二维热像图，每个像素点对应一个温度值，测量结果由伪彩图或灰度图呈现，并叠加温度数据。
红外热像仪和红外相机的区别？			红外热像仪通过红外探测器接收物体发出的红外辐射，生成反应物体表面温度分布的热图像，能直观显示物体表面的温度分布情况，无法呈现物体的细节特征，只能看到物体的热轮廓；
红外热像仪和红外相机的区别？			红外相机分为被动红外相机和主动红外相机，输出的图像类似于普通相机拍摄的照片，以黑白或彩色图像的外观和红外特征，能呈现物体的大概形状，轮廓和一些细节信息。

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		HJ01-MCIR-K43M25 像元间距：12μm ，分辨率：384×288，最小可分辨率尺寸：25 / 40 ，倍率：0.5 / 0.3 ，检测范围 (mm)：9.5×7 / 16.5×12.5 ，检测距离 (mm)：57 / 102 ，波长范围：8 - 14μm ，热灵敏度 (NETD)：<40mK(@25℃)		4-6周	Request for quote
		HJ01-MCIR-K43M23 像元间距：12μm ，分辨率：384×288，最小可分辨率尺寸：23 / 28 ，倍率：0.5 / 0.43 ，检测范围 (mm)：9.5×7 / 11×8 ，检测距离 (mm)：103 / 122 ，波长范围：8 - 14μm，热灵敏度 (NETD)：<40mK(@25℃)		4-6周	Request for quote
		HJ01-MCIR-K43M6 像元间距：12μm，分辨率：384×288，最小可分辨率尺寸：6，倍率：2，检测范围 (mm)：2.5×2，检测距离 (mm)：73，波长范围：8 - 14μm，热灵敏度 (NETD)：<40mK(@25℃)		4-6周	Request for quote
		HJ01-MCIR-K46M25 像元间距：12μm ，分辨率：640×512，最小可分辨率尺寸：25 / 40 倍率：0.5 / 0.3 ，检测范围 (mm)：16×12.5 / 25×20 ，检测距离 (mm)：57 / 102，波长范围：8 - 14μm ，热灵敏度 (NETD)：<40mK(@25℃)		4-6周	Request for quote
		HJ01-MCIR-K46M23 "像元间距：12μm 分辨率：640×512 最小可分辨率尺寸：23 / 28 倍率：0.5 / 0.43 检测范围 (mm)：15×12 / 18×14 检测距离 (mm)：103 / 122 波长范围：8 - 14μm 热灵敏度 (NETD)：<40mK(@25℃) "		4-6周	Request for quote
		HJ01-MCIR-K46M6 像元间距：12μm，分辨率：640×512，最小可分辨率尺寸：6，倍率：2，检测范围 (mm)：4×3，检测距离 (mm)：73，波长范围：8 - 14μm，热灵敏度 (NETD)：<40mK(@25℃)		4-6周	Request for quote
