制冷中波红外热像仪

产品概述规格参数软件功能相关产品联系下单！

SIMTRUM提供的宽量程中波红外热成像测温仪采用性能优异的制冷型红外探测器，配备多孔位电动光谱滤镜轮，并可提供特殊光谱滤片的定制服务，例如：火焰温度测量滤片、特殊气体光谱滤片，可实现多光谱成像、窄带滤片、宽带导通和特殊温度量程特殊光谱段标定等扩展性应用。
特征满帧满频：100 Hz 中波光谱范围：3.7~4.8 μm/1.5~5.2 μm 长波光谱范围：7.7~9.5 μm 高温标定可至2000℃ 电动切换光谱轮孔径可实现红外热图高速存储开源式光谱轮调节指令可拆卸式独立光谱轮设计	应用电子芯片激光芯片水文监测生物研究光热效应

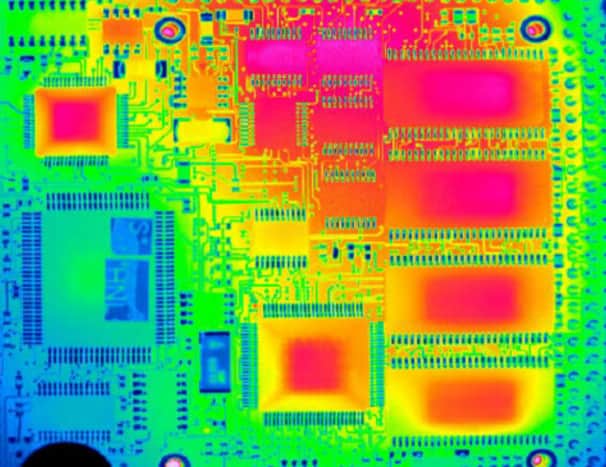

电子芯片

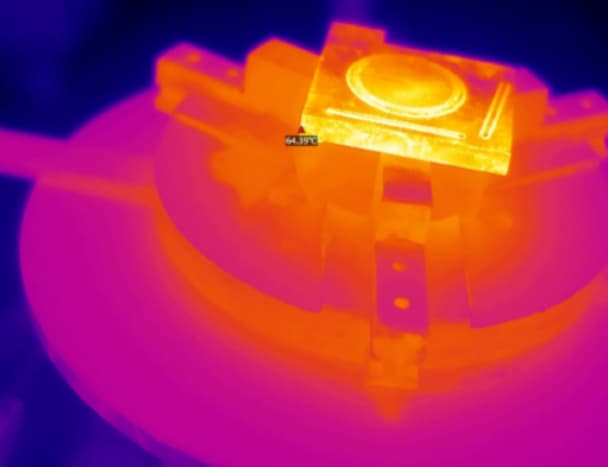

激光焊接

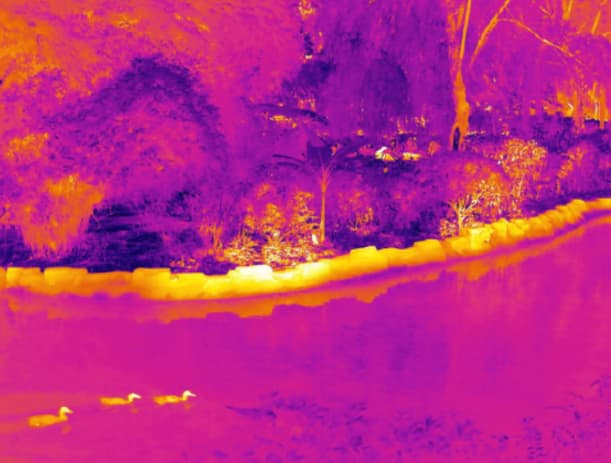

水文检测

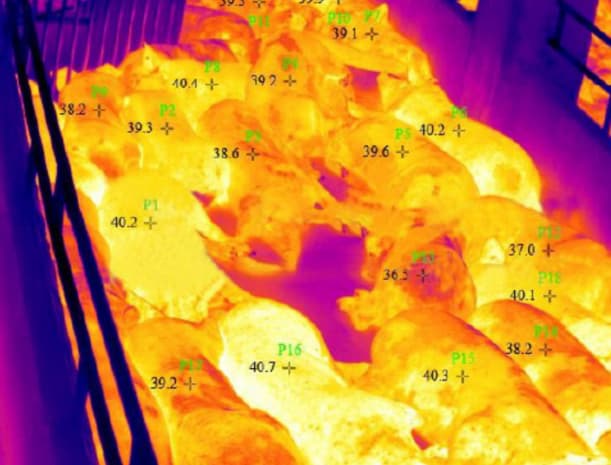

生物研究

常规参数

型号	HJ01-MWIR-M15	HJ01-MWIR- M15W	HJ01-MWIR-M15L
探测器类型	制冷型 MCT
探测器分辨率	640x512 像素
探测器像元间距	15μm/25μm	15μm	15μm/25μm
波长范围	3.7~4.8μm	1.5 - 5.2μm	7.7 - 9.5μm
热灵敏度	<20mK		<22mK
制冷方式和时间	斯特林制冷 < 7 分钟
温度量程	-10~1200°C（可扩展至 2000°C）
动态范围	14bit
测温精度	±2°C 或 ±2%
F 数	F2/F4		F2
图像处理
热图增益控制	自动 / 手动
视频细节增强	自动，多级可调
坏像素检测与替换	自动
非均匀性校正	1 点 / 2 点
满帧帧频	100Hz
图像极性设置	白热 / 黑热
视频图像翻转	垂直翻转，水平翻转
十字叉显示功能	支持
数字变倍	2X/4X
调焦方式	手动
红外光谱轮	5 孔位，标准 1 英寸滤光片
调色板	12 种可选择

其他参数

输入/输出接口
数字接口	CamLink,GigE
模拟视频输出	BNC
外同步输入	差分信号 3.3V
串口控制	RS232/RS422
内置内存	512GB (选配)
电源参数
输入电压范围	标准 24±2VDC
功耗	≤20W（25°C,24VDC ）
环境参数
工作温度 / 存储温度	-40°C - +60°C/-50°C - +70°C
随机振动	5 to 500Hz , 2.1gRMS；30min / 轴；3 轴
冲击	30g , 11ms , 半正弦，正反向各 3 次 / 轴；3 轴
尺寸 / 重量	≤310×135×180mm/≤4.5Kg（含标准镜头）

可选配红外镜头

类型	焦距	最小聚焦距离	视场	空间分辨率
标准镜头	25 mm	0.3 m	(21.7×17.5)°	0.59 mrad
广角镜头	12 mm	0.1 m	(45×36.6)°	1.2 mrad
长焦镜头	50 mm	1.0 m	(10.9×8.9)°	0.3 mrad
长焦镜头	100 mm	2.0 m	(5.5×4.4)°	0.15 mrad
长焦镜头	200 mm	4.0 m	(2.8×2.2)°	0.08 mrad
微距镜头	0.5x	400mm	(19.2×15.4) mm	30μm
显微镜头	1.0x	36mm	(9.6×7.7) mm	15μm
显微镜头	1.0x	100mm	(9.6×7.7) mm	15μm
显微镜头	5.0x	20mm	(1.92×1.54) mm	3μm

该软件旨在服务于使用中/长波红外热像仪的广大科研用户，让红外热像仪能够更高效的实现实时成像、自动增益、热图采集、数据图形化分析。简洁的UI界面设计、人性化的菜单布局，强大的分析处理功能，将成为工业、电力、边防海事、科研院所等红外领域的完美应用工具。

软件分为在线监控版软件和在线/离线专业版软件：

在线监控版软件	在线/离线专业版软件
支持多任务监控模式实时生成报警曲线支持颜色报警、声音报警、触发报警等多种报警模式报警数据库功能	中/英文软件操作界面数字化实时传输/采集红外热图,并支持多种显示模式指定测量点和任意测量区域的多种在线温度测量功能多种测量统计模式蒙板功能(支持在线/离线模式) 黑体自修正功能增加多区域序列热图数据导出功能

同时我们可提供二次软件开发包，能够使繁琐的软件程序开发工作变得异常便捷,深受程序开发人员的青睐。SDK软件套装使用模块化、标准化开发方式，通用性强。

软件采集的热图文件格式，可实现非加密的原始数据整列(RAW格式)的存储。完美兼容多款第三方软件。

型号	像素	测量光谱范围	温度范围
短波红外热像仪	384288/512384/640480/ 768576/1280*1024	0.8~2μm	600-3000℃
中波红外热像仪	640*480	3~5μm/4.8~5.2μm	200-700℃
用于火焰温度测量的中波红外热像仪	640480/640512	3.9μm/4.5μm	600-1600℃/1000-2000℃
制冷中波红外热像仪	640*512	3.7~4.8μm/1.5~5.2μm	-10~1200℃（可扩展至2000℃）
长波红外热像仪	384288/640480/640*512	8~14μm	-20~650℃ 高温范围：350~1600℃
制冷长波红外热像仪	640*512	7.7~9.5μm	-10~1200℃（可扩展至2000℃）
微距红外热像仪	384288/640512	8~14μm	常温档：-20~200℃ 中温档：150~650℃

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

问题：	详情	单位	备注
你的应用场景是什么？			电力巡检，监测高温设备的运行状态，火灾预警等
需要的光谱响应范围？			短波/中波/长波红外
你要测量的温度范围是多少？		℃	例：-20~500℃
所需要的分辨率？			384288/640480/640512/12801024等，具体分辨率见详情页面
所需要的热灵敏度(NETD)大小？		mK	NETD表示仪器检测微小温度差异的能力，NETD<50mK表示可识别0.05℃的温差，适用于精密电子仪器检测
对于对焦功能的需求？			手动or自动，手动对焦适用于简易场景的固定距离测量；自动对焦适用于复杂场景的快速扫描
所测量物体的运动状态？			静止or运动,运动目标需要高帧频，避免图像出现拖影
镜头选配？			长焦，微距等镜头可选
选择建议			如果需要测量高温目标或对精度要求比较高，建议优先选择短波；中温目标或有抗干扰需求，则选择中波；如果是常温目标并需要全天候检测，则优先选择长波。
红外高温计和红外热像仪的区别？			红外高温计只能进行单点温度测量，通过检测物体表面某点的红外辐射能量，经算法转化为温度值，测量结果直接数字呈现；
红外高温计和红外热像仪的区别？			红外热像仪则可以进行面温度测量，可生成被测物体表面的温度分布热图，扫描物体上各点的红外辐射能量，形成二维热像图，每个像素点对应一个温度值，测量结果由伪彩图或灰度图呈现，并叠加温度数据。
红外热像仪和红外相机的区别？			红外热像仪通过红外探测器接收物体发出的红外辐射，生成反应物体表面温度分布的热图像，能直观显示物体表面的温度分布情况，无法呈现物体的细节特征，只能看到物体的热轮廓；
红外热像仪和红外相机的区别？			红外相机分为被动红外相机和主动红外相机，输出的图像类似于普通相机拍摄的照片，以黑白或彩色图像的外观和红外特征，能呈现物体的大概形状，轮廓和一些细节信息。

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
HJ01-MWIR-M15 探测器分辨率：640x512像素，探测器像元间距：15μm/25μm ，波长范围：3.7 - 4.8μm ，热灵敏度：<20mK，制冷方式和时间：斯特林制冷 < 7 分钟，温度量程：-10~1200°C（可扩展至 2000°C），动态范围：14bit ，测温精度：±2°C 或 ±2% ，F 数：F2/F4	4-6周	Request for quote
HJ01-MWIR- M15W 探测器分辨率：640x512 像素，探测器像元间距：15μm ，波长范围：1.5 - 5.2μm ，热灵敏度：<20mK ，制冷方式和时间：斯特林制冷 < 7 分钟，温度量程：-10~1200°C（可扩展至 2000°C），动态范围：14bit ，测温精度：±2°C 或 ±2% ，F 数：F2/F4	4-6周	Request for quote
HJ01-MWIR-M15L 探测器分辨率：640x512 像素，探测器像元间距：15μm/25μm ，波长范围：7.7 - 9.5μm，热灵敏度：<22mK，制冷方式和时间：斯特林制冷 < 7 分钟，温度量程：-10~1200°C（可扩展至 2000°C），动态范围：14bit，测温精度：±2°C 或 ±2%， F 数：F2	4-6周	Request for quote
