Products / 成像 /红外温度探测器/成像仪 /红外线面振相机 /火焰温度专用中波红外热像仪 /

火焰温度专用中波红外热像仪

产品概述规格参数相关产品联系下单！

SIMTURM提供的在线式火焰温度专用中波红外热成像测温仪采用非制冷红外热辐射计、高性能红外镜头和信号处理电路，并嵌入先进的图像处理算法，具备体积小、功耗低、启动快速、成像质量优异、测温精准等特点。本设备的器件选型充分考虑了高低温工作性能的要求，可确保整机工作有优异的环境适应性能。
特征测量波长为4.5μm，专门用于火焰温度测量成像高帧频设计，测量频率可达 50Hz 最大测温范围可达 1600℃/2000℃ 输出全码流无损16bit 温度数据可二次开发和系统集成	应用钢铁冶金玻璃制造燃烧研究火灾现场温度监测消防设备性能评估

电气接口

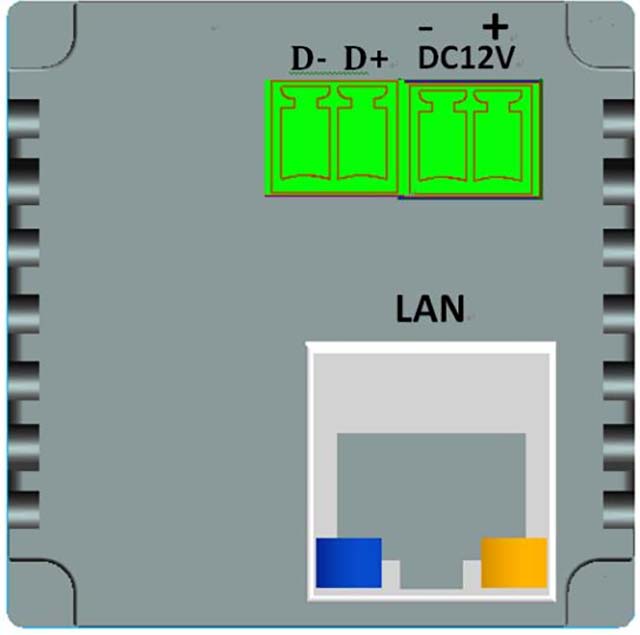

红外热像仪的对外接口有三个，分别为 2PIN SH 接口（RS485）、2PIN SH 接口（电源）和 RJ45 接口，接口示意图如下图所示。

2PIN SH 连接器（电源）提供 DC12V 电源接口；
2PIN SH 连接器（RS485）器提供 RS485 通讯接口；
RJ45 连接器提供一路网络数字视频输出。

其中RJ45连接器为标准定义，2PIN SH 连接器（电源）的信号定义如下表：

引脚	信号类型	功能	描述
1	DC12V +	Power	5V~12V Input
2	DC12V -	Power	Digital Ground

2PIN SH连接器（RS485）的信号定义如下表：

引脚	信号类型	功能	描述
1	D+	Communication	RS485 D+
2	D-	Communication	RS485 D-

常规参数

型号	HJ01-WMIR-4.5	HJ01-WMIR-3.9
探测器类型	中波非制冷焦平面微测辐射热计
像元数	640×512
波长范围	4.5μm	3.9μm
热灵敏度（NETD）	≤1k@600°C
帧频	≤50Hz（可配置）
图像处理与显示
调色板	多种调色板，包括白热、黑热、铁红、彩虹等
对比度、亮度	自动 / 手动
数据格式	16Bit 温度数据（全码流）
测温分析
测温精度	±2°C 或 ±2%
测温范围	范围 1：600°C~1600°C；范围 2：1000°C~2000°C	600°C～1600°C
镜头
焦距	广角、常规、长焦多种镜头可选配	多种焦距镜头可选配
聚焦方式	手动 / 电动
电气特性
数据接口	RJ45
网络标准	千兆网
协议支持	UDP
输入电源电压	DC12V
通信接口	UART@RS485	UART@RS485（反控云台和相机）
稳态功耗	<4W
反接保护	有
过欠压保护	有

其他参数

型号	HJ01-WMIR-4.5	HJ01-WMIR-3.9
环境参数
工作温度	-20°C~60°C
存储温度	-40°C~70°C
抗温度冲击	5°C/min（-40°C~60°C）
抗振性	4.3g，x、y、z 轴每轴 2 小时
抗冲击	加速度 30g，半正弦波，脉冲宽度 6ms，安装使用方向冲击3次
湿度	≤95%（非冷凝）
物理特性
外形尺寸	40mm×40mm×65mm（不含镜头）
重量	<100g
安装孔	四周各两个 M3×4
客户端
实时温度显示	支持
多种测温对象	支持
告警功能	支持
录像 / 拍照 / 回放	支持
SDK 开发包
运行环境	支持 win32、x64、Linux (x86/ARM)
数据获取	通过回调函数获取 16Bit 温度数据（全码流）

型号	像素	测量光谱范围	温度范围
短波红外热像仪	384288/512384/640480/ 768576/1280*1024	0.8~2μm	600-3000℃
中波红外热像仪	640*480	3~5μm/4.8~5.2μm	200-700℃
用于火焰温度测量的中波红外热像仪	640480/640512	3.9μm/4.5μm	600-1600℃/1000-2000℃
制冷中波红外热像仪	640*512	3.7~4.8μm/1.5~5.2μm	-10~1200℃（可扩展至2000℃）
长波红外热像仪	384288/640480/640*512	8~14μm	-20~650℃ 高温范围：350~1600℃
制冷长波红外热像仪	640*512	7.7~9.5μm	-10~1200℃（可扩展至2000℃）
微距红外热像仪	384288/640512	8~14μm	常温档：-20~200℃ 中温档：150~650℃

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

问题：	详情	单位	备注
你的应用场景是什么？			电力巡检，监测高温设备的运行状态，火灾预警等
需要的光谱响应范围？			短波/中波/长波红外
你要测量的温度范围是多少？		℃	例：-20~500℃
所需要的分辨率？			384288/640480/640512/12801024等，具体分辨率见详情页面
所需要的热灵敏度(NETD)大小？		mK	NETD表示仪器检测微小温度差异的能力，NETD<50mK表示可识别0.05℃的温差，适用于精密电子仪器检测
对于对焦功能的需求？			手动or自动，手动对焦适用于简易场景的固定距离测量；自动对焦适用于复杂场景的快速扫描
所测量物体的运动状态？			静止or运动,运动目标需要高帧频，避免图像出现拖影
镜头选配？			长焦，微距等镜头可选
选择建议			如果需要测量高温目标或对精度要求比较高，建议优先选择短波；中温目标或有抗干扰需求，则选择中波；如果是常温目标并需要全天候检测，则优先选择长波。
红外高温计和红外热像仪的区别？			红外高温计只能进行单点温度测量，通过检测物体表面某点的红外辐射能量，经算法转化为温度值，测量结果直接数字呈现；
红外高温计和红外热像仪的区别？			红外热像仪则可以进行面温度测量，可生成被测物体表面的温度分布热图，扫描物体上各点的红外辐射能量，形成二维热像图，每个像素点对应一个温度值，测量结果由伪彩图或灰度图呈现，并叠加温度数据。
红外热像仪和红外相机的区别？			红外热像仪通过红外探测器接收物体发出的红外辐射，生成反应物体表面温度分布的热图像，能直观显示物体表面的温度分布情况，无法呈现物体的细节特征，只能看到物体的热轮廓；
红外热像仪和红外相机的区别？			红外相机分为被动红外相机和主动红外相机，输出的图像类似于普通相机拍摄的照片，以黑白或彩色图像的外观和红外特征，能呈现物体的大概形状，轮廓和一些细节信息。

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		HJ01-WMIR-4.5 像元数：640×512，波长范围：4.5μm ，热灵敏度（NETD）：≤1k@600°C，帧频：≤50Hz（可配置），测温精度：±2°C 或 ±2% ，测温范围：范围 1：600°C~1600°C；范围 2：1000°C~2000°C		4-6周	Request for quote
		HJ01-WMIR-3.9 像元数：640×512 ，波长范围：3.9μm ，热灵敏度（NETD）：≤1k@600°C ，帧频：≤50Hz（可配置），测温精度：±2°C 或 ±2%，测温范围：600°C～1600°C		4-6周	Request for quote
