高增益射频光模块

产品概述规格参数相关产品联系下单！

SIMTRUM提供的高增益射频光模块产品是一款高性能、低成本的宽带光收发器，具有非常宽的动态范围，可提供高无杂散动态范围（SFDR），工作频率从500 kHz到4.2 GHz，是专门为光载射频应用所设计的。

该产品的工作波长为1.3或1.5 μm，带有平均自动功率控制功能，可在整个工作温度范围内实现最好的光功率稳定性。

特征

结构紧凑，适合2U或以上标准机箱的装配
带宽高达4 GHz
增益高达55 dB
高无杂散动态范围
频率响应良好
可调双向增益
内置MCU，可对485光模块状态进行监控

应用

多点射频无限分配
WiMAX/ 4G LTE
GPS分布
卫星地面站
船上射频分配

机械尺寸 mm [inch]

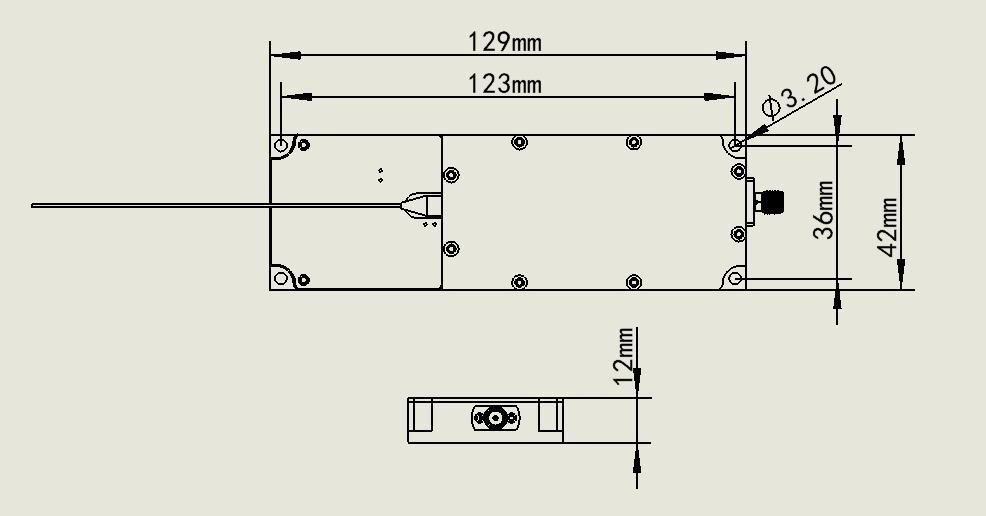

发射模块（带双级放大尺寸）

接收模块（带双级放大尺寸）

产品规格参数

技术参数		最小值	典型值	最大值
产品型号		LL-HM01-OFC-HG
供电电压		6 V	12 V	15 V
供电电流			120 mA
输出光功率			3 mW
光发射波长			1310/1550 nm
光接收波长			800-1700 nm
高频截止频率（HFC）¹			4000 MHz
低频截止频率（LFC）²			500 kHz
频率响应	500 kHz- 1.0 GHz		±0.5 dB	±1 dB
	10 MHz- 2.5 GHz		±1.0 dB	±1.5 dB
	10 MHz- 4 GHz		±1.0 dB	±1.5 dB
	50 MHz- 3.0 GHz		±1.0 dB	±1.5 dB
输入输出阻抗			50 Ohms
输入输出驻波比^3、4、5（500 kHz- 4 GHz）			1.7：1 dB	2：1 dB
链路增益3、4、5	500 kHz- 1.0 GHz			+50 dB
	10 MHz- 2.5 GHz			+50 dB
	10 MHz- 4 GHz			+50 dB
	50 MHz- 3.0 GHz			+50 dB
底噪⁴@ 1GHz			-134 dBm/Hz
三阶交调^5、6@ 1GHz			33 dBm
全温增益变化⁷			±2 dB
隔离度⁸		60 dB	80 dB
工作温度		-25~+65 ℃
存储温度		-40~+85 ℃
供电电压		+6 V	+15 V
最大输入光功率				+10 dBm

¹典型高频截止频率（HFC）为4000 MHz。如需更高HFC产品，请联系SIMTRUM。

²典型低频截止频率（LFC）为500 kHz。如需更低LFC产品，请联系SIMTRUM。

³测量和规定的光学损耗预算为0 dB，1米长SMF28光纤。

⁴增益时0 dB测试。

⁵最大链路增益发射与接收端都是二级放大器。如无需双级放大，长度尺寸可进一步缩小。

⁶-40 dBm输入功率，发射端放大管为40dB增益时，0dBm总输出功率（双音测试）

⁷-25~＋65℃。如需其他工作温度范围，请联系SIMTRUM。

⁸适合整个频带，测量在1 GHz下

连接头类型

射频连接= SMA母头

光连接= FC/APC

J1管脚定义

管脚号	名称	定义	备注
1	VCC	电源输入正极	电压范围6-15V
2	GND	电源输入负极
3	RS485_A	485串口通讯差分信号正端
4	RS485_B	485串口通讯差分信号负端
5	SWDIO	程序烧录口
6	SWCLK	程序烧录口

J2管脚定义

管脚号	名称	定义	备注
1	光功率指示灯	指示光功率大小	高光功率：亮红灯正常光功率：亮绿灯低光功率：不亮灯阈值可调


2
3	射频功率指示灯	指示射频功率大小	高光功率：亮红灯正常光功率：亮绿灯低光功率：不亮灯阈值可调


4
5	按键1	控制按键	根据不同应用，可选择不同按键的功能
6	按键2
7	按键3
8	按键4
9	OLED屏信号线	OLED信号线	可选，用于状态可视化、模块功能的应用
10

产品	波长	输出功率	重复频率	频率稳定度
1.5 μm标准化重频锁定光梳	1560±10 nm	100 mW	200 MHz	射频参考＜5E-13 @1s
全锁定光学频率梳	1560±10 nm	30-100 mW	50-250 MHz	射频参考＜1E-13 @1s
异步光学采样光源	1560±10 nm	50 mW	200 MHz	环内＜3E-13 @1s
飞秒脉冲光纤激光器（515nm-2μm）	515/780/1030/1040/ 1050/1560/1970 nm	60mW-10W	30 MHz-1 GHz	/
便携式Fceo探测模块	1560±10 nm	信噪比:25-35 dB	/	/
宽带小型化射频光模块	1310/1550 nm	链路增益: 15 dB	/	/
高增益射频光模块	1310/1550 nm	链路增益: 55 dB	/	/
