Products / 光学分析 /光电探测器 /光电倍增管 (PMTs) (160-900nm） /侧窗型PMT管 (160-900nm) /

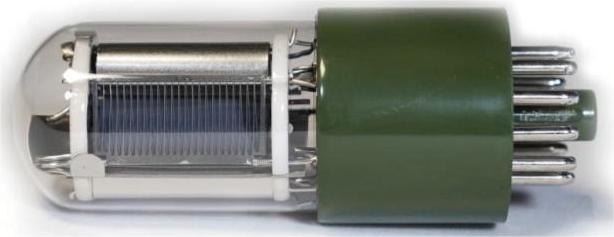

侧窗型PMT管 (160-900nm)

产品概述 S1 系列 S2 系列工作原理选型指南相关产品联系下单！

光电倍增管通过光电效应和电子倍增效应将微弱的光信号转化为强电信号，可以将弱信号放大10⁵-10⁸倍，同时具有非常高的灵敏度和增益，因此在粒子物理学、天文学、医学成像等多个领域都有重要的应用。

特征

光谱响应范围广
高增益
高阴极灵敏度

应用

环境监测
半导体检测
生物荧光检测
体外诊断

产品规格

参数		LA-BY01-Tube-S1-01	LA-BY01-Tube-S1-02	LA-BY01-Tube-S1-03	单位
阴极参数	波长范围	165-900		165-870	nm
	电源电压	1250			V
	平均阳极电流	0.1			μA
	阴极光照灵敏度	Min：140		Min：80	μA/lm
		Typ：250		Typ：150
阳极参数	阳极光照灵敏度	Min：1400	Min：1500	Min：300	A/lm
		Typ：2500	Typ：2000	Typ：500
	阳极暗电流(30min后)	Max：50 Typ：3			nA
时间参数	增益	1 x 10^7	8 x 10^6	3.3 x 10^6	/
	上升时间	2.2			ns
	渡越时间离散	1.2			ns

其他参数

玻璃材料	石英玻璃
光电阴极材料	多碱
阴极面积	8 x 24 mm2
倍增结构	环形
工作温度	-30~+50℃
存储温度	-50~+50℃

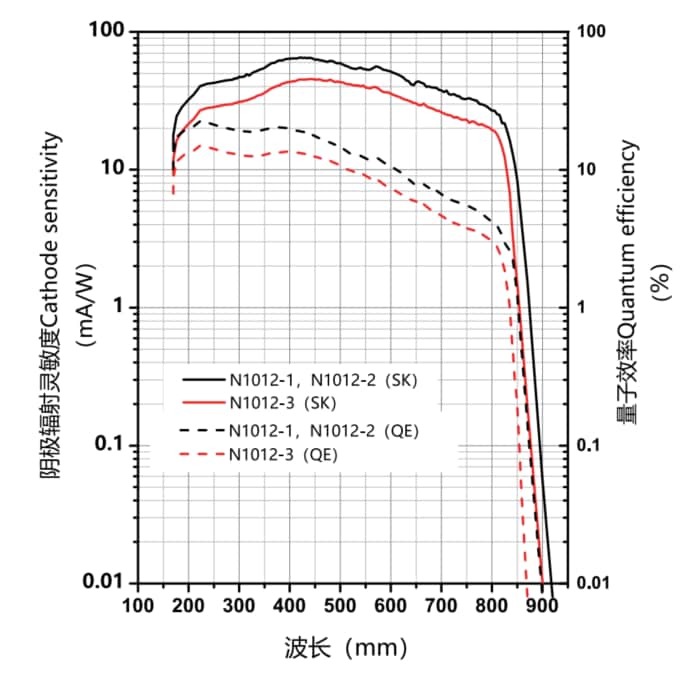

特性曲线

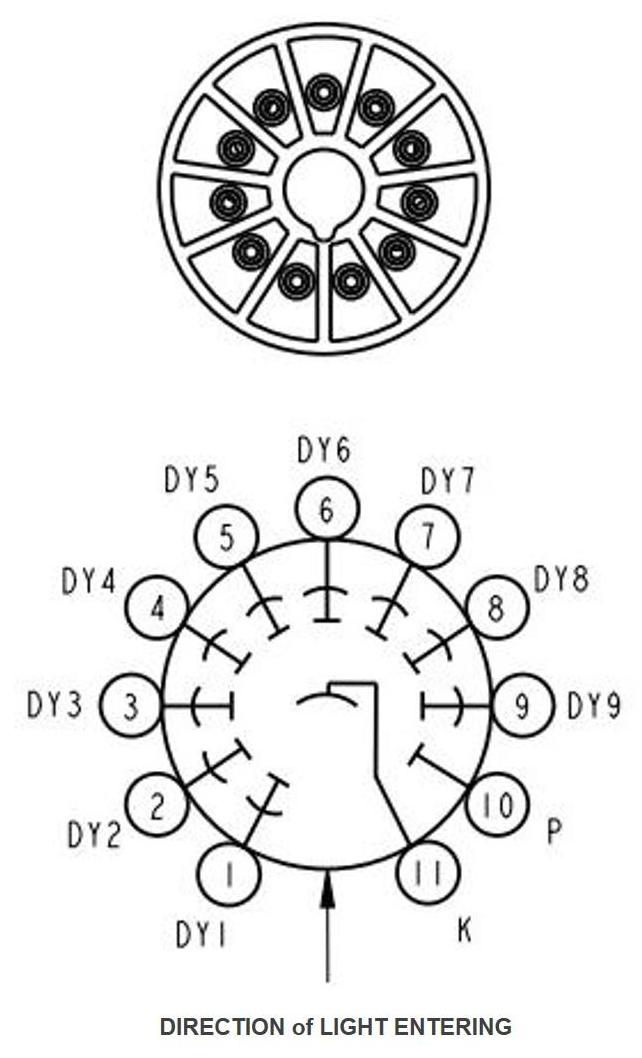

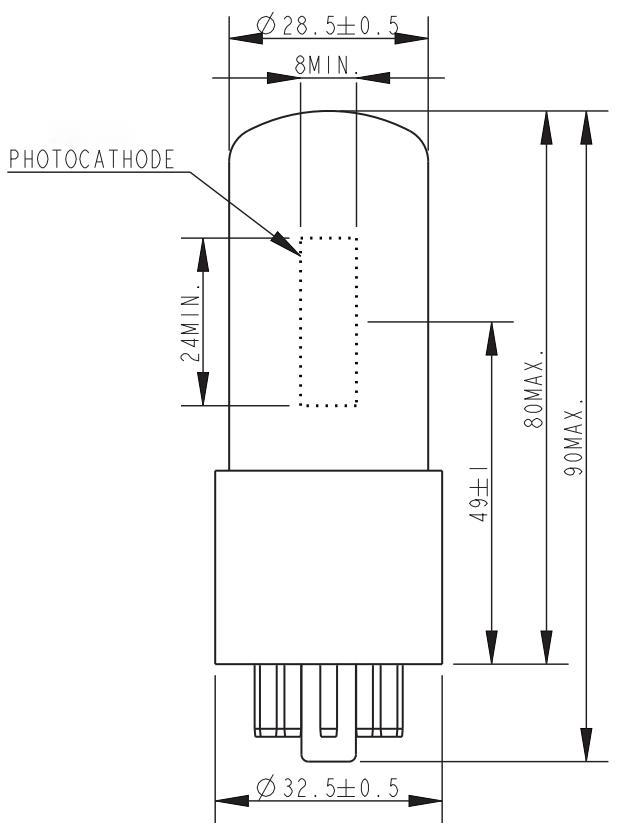

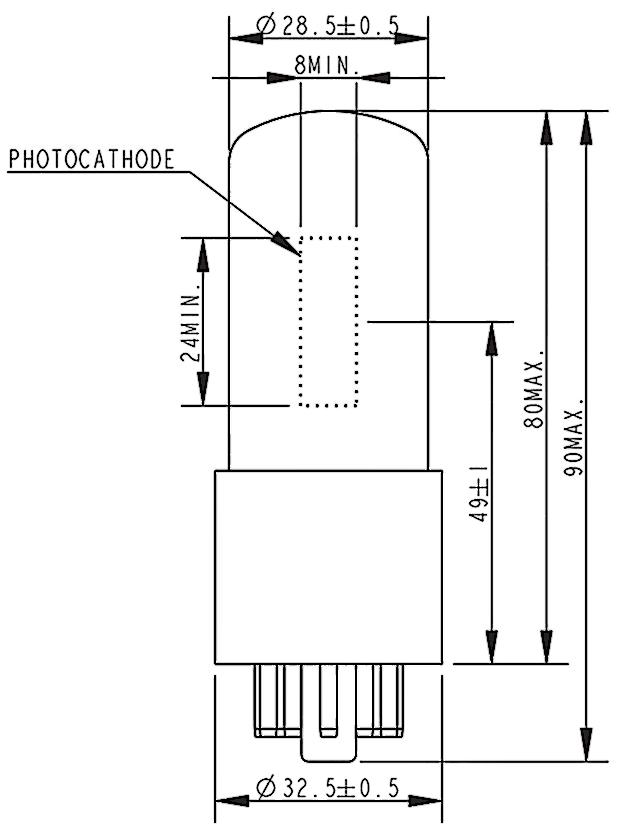

尺寸

产品规格

参数	LA-BY01-Tube- S2-01	LA-BY01-Tube- S2-02	LA-BY01-Tube- S2-03	LA-BY01-Tube- S2-04	LA-BY01-Tube- S2-05	LA-BY01-Tube- S2-06	LA-BY01-Tube- S2-07	LA-BY01-Tube- S2-08	LA-BY01-Tube- S2-09
波长范围 (nm)	165-650					300-650
峰值量子效率	25			15		25			15
峰值辐射灵敏度 (mA/W)	75			45		75			50
阴极光照灵敏度(uA/lm)	Min:50 Typ:70			Min:25 Typ:50	Min:25 Typ:40	Min:50 Typ:70			Min:25 Typ:50
增益	2*10^7	1*10^7	2*10^7	1*10^7	1*10^7	2*10^7	1*10^7	2*10^7	1*10^7
阳极光照灵敏度(A/lm)	Min:1000	Min:500	Min:1000	Min:200	Min:200	Min:1000	Min:500	Min:1000	Min:200
阳极光照灵敏度(A/lm)	Typ:1500	Typ:800	Typ:1500	Typ:500	Typ:400	Typ:1400	Typ:700	Typ:1400	Typ:500
暗电流 (nA)	Typ:0.8		Typ:3		Typ:7	Typ:0.8		Typ:3
暗电流 (nA)	Max:3		Max:7		Max:50	Max:3		Max:7

其他参数

光电阴极	双碱
阴极面积	8*24 mm²
倍增结构	圆形
窗口材料	石英玻璃

特性曲线

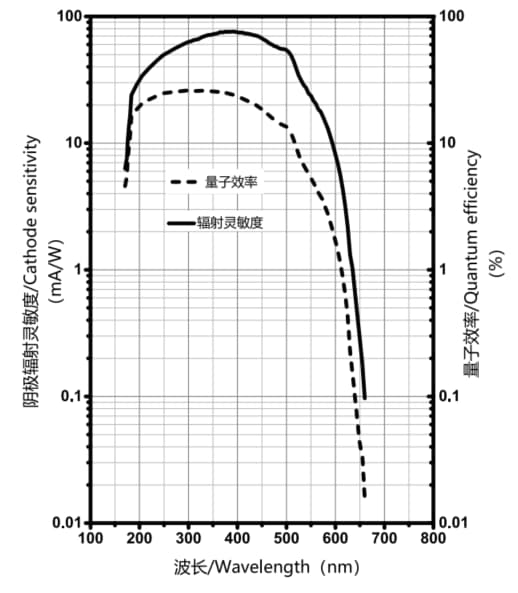

LA-BY01-Tube-S2-01/02/03

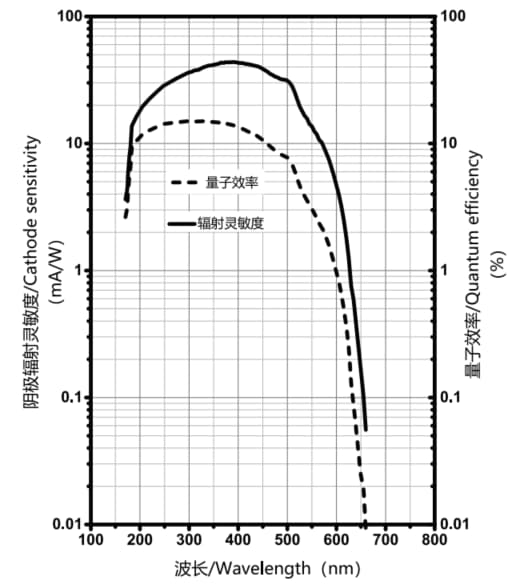

LA-BY01-Tube-S2-04/05

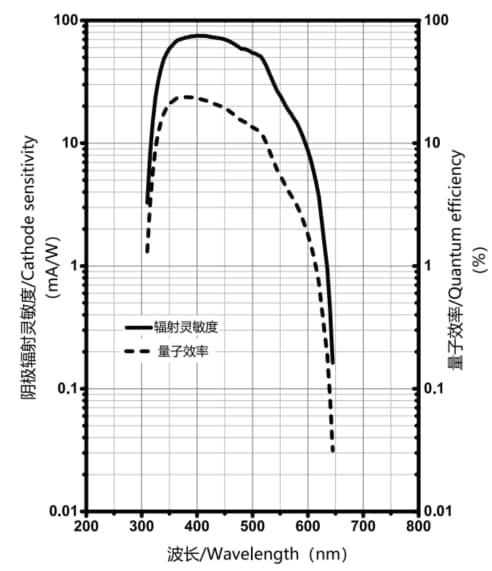

LA-BY01-Tube-S2-06/07/08

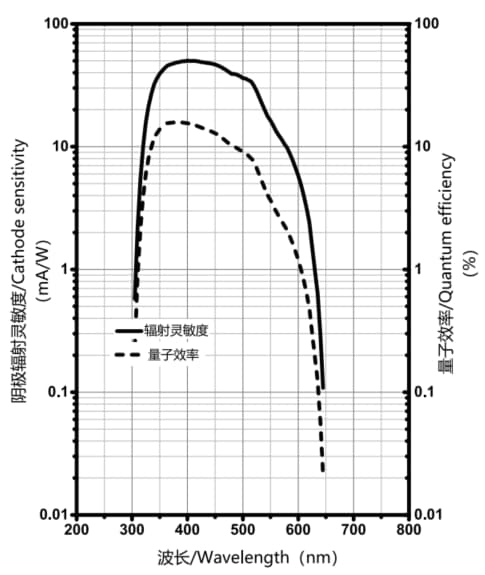

LA-BY01-Tube-S2-09

尺寸

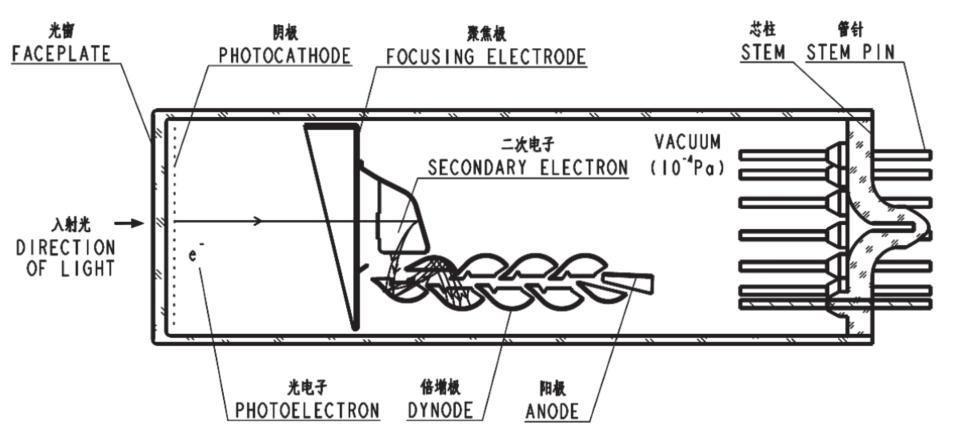

光电倍增管是一种将微弱光信号转换为电信号的电子器件。其工作原理基于光电效应和电子倍增效应，具体过程如下：

光子入射：当光子（光信号）进入光电倍增管的前端，它会照射到光电阴极上。光电阴极通过光电效应释放电子。当光子打在光电阴极上时，它会激发出电子（光电子），这些电子会被吸引到后续的电极中。

电子加速：这些释放出来的光电子被施加电压，开始加速，向光电倍增管内部的多个二级电极（也叫倍增极）移动。

电子倍增：光电倍增管内部有多个倍增极（通常是10多个），这些倍增极被加上逐渐增大的电压，形成一个高电场。电子在穿越这些倍增极时，会与倍增极中的物质碰撞，激发出更多的电子。每次碰撞都会导致原来的电子“倍增”，从而产生更多的电子信号。

电流输出：经过多次倍增后，最终会在最后一个倍增极（阳极）上形成一个强大的电子流（即电流），这个电流与入射光子的数量成正比。通过外部电路，这个电流可以被转化为相应的电信号。

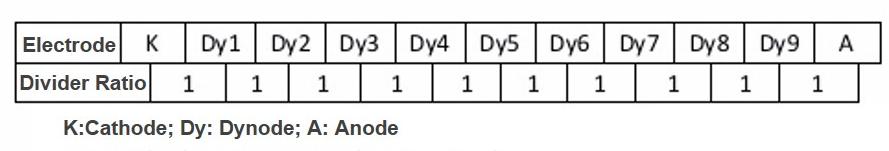

光电倍增管分压比图

分压的作用是给光电倍增管的倍增级提供合适的电压，从而实现连续稳定的倍增，实现其放大的功能。分压器的设计会影响光电倍增管的分辨率、线性和稳定性。一般我们将分压器分为三部分：前级（阴极和第一倍增级）、中间级、末级，各部分的作用如下：

（1）阴极和第一倍增级

前级的设计主要影响电子的收集效率、第一倍增级二次电子发射系数、时间特性、信噪比等，不恰当的前级分压会引起信噪比的恶化、降低光电子的收集效率。

（2）中间倍增级

中间倍增级一般采用均匀分压器来提供连续的稳定放大，分压大小可以根据需要的增益来选择。

（3）末级分压器

末级分压器决定了光电倍增管的输出线性，在一些应用中，如果输出的脉冲强度较高，为了降低空间电荷效应的影响，可以在电荷密度较高的后几个倍增级和阳极之间施加更大的电压来减小空间电荷效应的影响。同时为了避免最后几个倍增级由于信号脉冲电流过大而影响倍增级电位的分布，往往需要在最后若干个倍增级之间接上去耦电容。

型号	光谱范围	阴极光照灵敏度	阳极光照灵敏度	增益	暗电流
LA-BY01-Tube-S1-01	165-900nm	Min:140μA/lm Typ:250μA/lm	Min:1400A/lm	1 * 10^7	Typ:3nA Max:50nA
			Typ:2500A/lm
LA-BY01-Tube-S1-02	165-900nm		Min:1500A/lm	8 *10^6
			Typ:2000A/lm
LA-BY01-Tube-S1-03	165-870nm	Min:80μA/lm Typ:150μA/lm	Min:300A/lm Typ:500A/lm	3.3 * 10^6
LA-BY01-Tube-S2-01	165-650nm	Min:50μA/lm Typ:70μA/lm	Min:1000A/lm	2*10^7	Typ:0.8nA Max:3nA
			Typ:1500A/lm
LA-BY01-Tube-S2-02	165-650nm		Min:500A/lm	1*10^7
			Typ:800A/lm
LA-BY01-Tube-S2-03	165-650nm		Min:1000A/lm	2*10^7	Typ:3nA Max:7nA
			Typ:1500A/lm
LA-BY01-Tube-S2-04	165-650nm	Min:25μA/lm Typ:50μA/lm	Min:200A/lm	1*10^7
			Typ:500A/lm
LA-BY01-Tube-S2-05	165-650nm	Min:25μA/lm Typ:40μA/lm	Min:200A/lm	1*10^7	Typ:7nA Max:50nA
			Typ:400A/lm
LA-BY01-Tube-S2-06	300-650nm	Min:50μA/lm Typ:70μA/lm	Min:1000A/lm Typ:1400A/lm	2*10^7	Typ:0.8nA Max:3nA
LA-BY01-Tube-S2-07	300-650nm		Min:500A/lm	1*10^7
			Typ:700A/lm
LA-BY01-Tube-S2-08	300-650nm		Min:1000A/lm	2*10^7	Typ:3nA Max:7nA
			Typ:1400A/lm
LA-BY01-Tube-S2-09	300-650nm	Min:25μA/lm Typ:50μA/lm	Min:200A/lm	1*10^7
			Typ:500A/lm

光电倍增管 (PMT)

型号	光谱响应范围	峰值波长	典型量子效率	有效面积(mm)	典型阴极发光灵敏度	典型阳极灵敏度
头戴式光电倍增管（仅限管）	290 - 650nm	380 - 500nm	12% -,28%	Φ10 - Φ58	40 - 100μA/lm	30 - 2000A/lm
侧开式光电倍增管（仅限管）	160 - 900nm	/	/	8×24	40 - 250μA/lm	400 - 2500A/lm
光电倍增管（模块）	160 - 900nm	400nm, 420nm	/	Φ22 - Φ25 \| 8×24	60 - 250μA/lm	/
微通道板光电倍增管 (MCP-PMT)	115 - 650nm	250nm, 380nm	30%@410nm, 15%@250nm	/	70μA/lm	900A/lm
闪烁体探针	/	/	/	Φ25×25 - Φ75×75	/	/
β 探测器	/	/	/	Φ10, Φ25	/	/

装配和计数单元


高压管插座	侧窗高压管插座	电压电源	计数单元

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
LA-BY01-Tube-S1-01 光谱范围:165-900nm;阴极光照灵敏度:Min:140μA/lm(Typ:250μA/lm);阳极光照灵敏度:Min:1400A/lm(Typ:2500A/lm);增益:1*10^7;暗电流:Typ:3nA(Max:50nA);	6-8 weeks	Request for quote
LA-BY01-Tube-S1-02 光谱范围:165-900nm;阴极光照灵敏度:Min:140μA/lm(Typ:250μA/lm);阳极光照灵敏度:Min:1500A/lm(Typ:2000A/lm);增益:8*10^6;暗电流:Typ:3nA(Max:50nA);光阴极材料:多碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S1-03 光谱范围:165-870nm;阴极光照灵敏度:Min:80μA/lm(Typ:150μA/lm);阳极光照灵敏度:Min:300A/lm(Typ:500A/lm);增益:3.3*10^6;暗电流:Typ:3nA(Max:50nA);光阴极材料:多碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-01 光谱范围:165-650nm;阴极光照灵敏度:Min:50μA/lm(Typ:70μA/lm);阳极光照灵敏度:Min:1000A/lm(Typ:1500A/lm);增益:2*10^7;暗电流:Typ:0.8nA(Max:3nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-02 光谱范围:165-650nm;阴极光照灵敏度:Min:50μA/lm(Typ:70μA/lm);阳极光照灵敏度:Min:500A/lm(Typ:800A/lm);增益:1*10^7;暗电流:Typ:0.8nA(Max:3nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-03 光谱范围:165-650nm;阴极光照灵敏度:Min:50μA/lm(Typ:70μA/lm);阳极光照灵敏度:Min:1000A/lm(Typ:1500A/lm);增益:2*10^7;暗电流:Typ:3nA(Max:7nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-04 光谱范围:165-650nm;阴极光照灵敏度:Min:25μA/lm(Typ:50μA/lm);阳极光照灵敏度:Min:200A/lm(Typ:500A/lm);增益:1*10^7;暗电流:Typ:3nA(Max:7nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-05 光谱范围:165-650nm;阴极光照灵敏度:Min:25μA/lm(Typ:40μA/lm);阳极光照灵敏度:Min:200A/lm(Typ:400A/lm);增益:1*10^7;暗电流:Typ:7nA(Max:50nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-06 光谱范围:300-650nm;阴极光照灵敏度:Min:50μA/lm(Typ:70μA/lm);阳极光照灵敏度:Min:1000A/lm(Typ:1400A/lm);增益:2*10^7;暗电流:Typ:0.8nA(Max:3nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-07 光谱范围:300-650nm;阴极光照灵敏度:Min:50μA/lm(Typ:70μA/lm);阳极光照灵敏度:Min:1000A/lm(Typ:1400A/lm);增益:2*10^7;暗电流:Typ:0.8nA(Max:3nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-07 光谱范围:300-650nm;阴极光照灵敏度:Min:50μA/lm(Typ:70μA/lm);阳极光照灵敏度:Min:1000A/lm(Typ:1400A/lm);增益:2*10^7;暗电流:Typ:0.8nA(Max:3nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-08 光谱范围:300-650nm;阴极光照灵敏度:Min:50μA/lm(Typ:70μA/lm);阳极光照灵敏度:Min:1000A/lm(Typ:1400A/lm);增益:2*10^7;暗电流:Typ:3nA(Max:7nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
LA-BY01-Tube-S2-09 光谱范围:300-650nm;阴极光照灵敏度:Min:25μA/lm(Typ:50μA/lm);阳极光照灵敏度:Min:200A/lm(Typ:500A/lm);增益:1*10^7;暗电流:Typ:3nA(Max:7nA);光阴极材料:双碱;阴极面积 :8x24mm2;倍增结构:环形	6-8 weeks	Request for quote
