LA-BY01-H3-4022

Products / 光学分析 /光电探测器 /光电倍增管 (PMTs) /端窗型PMT管（290-650nm) / LA-BY01-H3-4022 /

波长范围：290-650 nm；峰值量子效率对应的波长：420 nm;蓝光灵敏度：Min :8/Typ:10 μA/lmf;增益：Typ:2.73*10^5；暗电流：Typ:2/Max:30 nA

MODEL:LA-BY01-H3-4022

6-8 weeks Drawings

Save To My List

* The prices are indicative only. Please contact us for an official quote. This is single product page, for detail specification please refer to product main page


Related Products Detailed Introduction
Compare Model Drawings & Specs Availability Reference Price
LA-BY01-H4-2041
波长范围：290-650 nm；QE@410nm：Min:25/Typ:28%;顶部探测效率：Min:22%/Typ:24%;顶部收集效率：Typ:90%；增益：Typ:5*10^6；暗计数率：Max:1000 Hz 		6-8 weeks Request for quote
LA-BY01-H4-2031
波长范围：290-650 nm；QE@410nm：Typ:28%;QE@450nm:Typ:28%;增益：Typ:1*10^7；暗计数率：Typ:1500/Max:3000 Hz 		6-8 weeks Request for quote
LA-BY01-H3-4031
波长范围：290-650 nm；峰值量子效率对应的波长：420 nm;蓝光灵敏度：Min :10/Typ:11.5 μA/lmf;增益：Typ:2.73*10^5；暗电流：Typ:2/Max:30 nA 		6-8 weeks Request for quote
LA-BY01-H3-4021C
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:1*10^7；暗电流：Max:100 nA 		6-8 weeks Request for quote
LA-BY01-H3-4021B
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:1.6*10^7；暗电流：Max:50 nA 		6-8 weeks Request for quote
LA-BY01-H3-4021A
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:2.5*10^7；暗电流：Max:30 nA 		6-8 weeks Request for quote
LA-BY01-H2-2014-D
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm; 阳极灵敏度：Min:50；暗电流：30 nA 		6-8 weeks Request for quote
LA-BY01-H2-2014-C2
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm; 阳极灵敏度：Min:100；暗电流：30 nA 		6-8 weeks Request for quote
LA-BY01-H2-2014-C1
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm; 阳极灵敏度：Min:300/Typ:800；暗电流：10 nA 		6-8 weeks Request for quote
LA-BY01-H2-2014-B
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm; 阳极灵敏度：Min:200；暗计数率：Max:500 Hz；暗电流：5 nA 		6-8 weeks Request for quote
LA-BY01-H2-2014-A
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm; 阳极灵敏度：Min:400；暗计数率：Max:100 Hz；暗电流：3 nA 		6-8 weeks Request for quote
LA-BY01-H2-2013-C
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:7*10^6 ；暗计数率：Max:1000 Hz；暗电流：Typ:2/Max:10 nA 		6-8 weeks Request for quote
LA-BY01-H2-2013-A
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:7*10^6 ；暗计数率：Max:140 Hz；暗电流：Typ:2/Max:10 nA 		6-8 weeks Request for quote
LA-BY01-H2-2013-B
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:7*10^6 ；暗计数率：Max:300 Hz；暗电流：Typ:2/Max:10 nA 		6-8 weeks Request for quote
LA-BY01-H1-2021
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:1*10^5 ；暗电流：Typ:5/Max:10 nA 		4-6week Request for quote
LA-BY01-H1-2018
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:5*10^5(@25℃)；暗电流：Typ:0.1(@25℃) /Max:10(@25℃)/Max:1000(@175℃) nA 		6-8 weeks Request for quote
LA-BY01-H1-2017
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:7*10^6；暗电流：Typ:3/Max:20 nA 		6-8 weeks Request for quote
LA-BY01-H1-2016
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm;增益：Typ:4*10^6；暗电流：Typ:2/Max:10 nA 		6-8 weeks Request for quote
LA-BY01-H1-2002
波长范围：290-650 nm；峰值量子效率对应的波长：380 nm；增益：Min:1*10^6/Typ:5*10^6；暗电流：Min:1/Typ:15 nA 		4-6周 Request for quote

Compatible

Compare Model Drawings & Specs Availability Reference Price

参数 LA-BY01-H3-4021A LA-BY01-H3-4021B LA-BY01-H3-4021C LA-BY01-H3-4022 LA-BY01-H3-4031 Unit

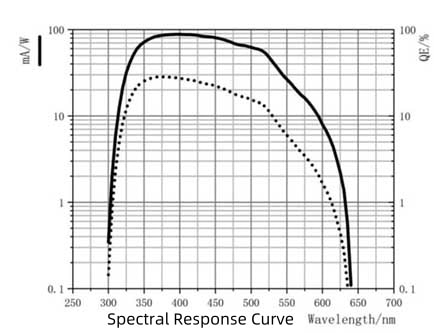

阴极参数 光谱响应范围 290-650 nm
阴极有效直径 Min:46 / mm
量子效率峰值波长 380 420 nm
积分灵敏度 Min:60 / / μA/lm
蓝光灵敏度 Min:10.5 Min:9 Min:7 Min:8
Typ:10		 Min:10
Typ:11.5		 μA/lmf
阳极参数 阳极光照灵敏度 Min:1500
Typ:2000		 Min:1000
Typ:1250		 Min:600
Typ:800		 Min:3
Typ:30		 Min:3
Typ:30		 A/lm
工作电压 Typ:1250
Max:1500		 Typ:1000 Typ:1000 V

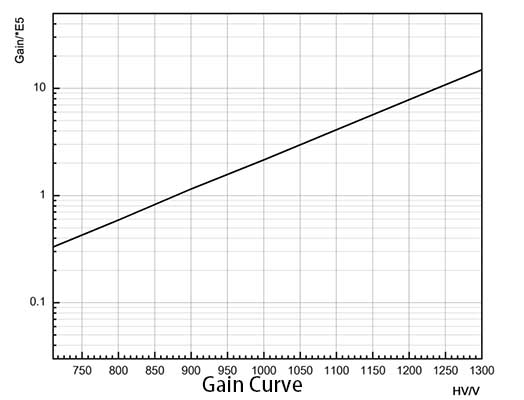

增益 Typ:2.5×107 Typ:1.6×107 Typ:1×107 Typ:2.73×105 Typ:2.73×105 --
暗电流 Max:30 Max:50 Max:100 Typ:2
Max:20		 Typ:2
Max:20		 nA
时间参数 上升时间  Typ:7 Typ:6 Typ:6 ns



其他参数

玻璃材料 硼硅玻璃
光电阴极材料 双碱
倍增结构 盒栅聚焦
工作温度 -30~+50℃
储藏温度 -50~+50℃
